👋 Bienvenid@ al capítulo donde los circuitos se vuelven un reto de ingeniería.
💡Hoy aprenderás a distinguir entre circuitos en serie, paralelo y mixtos, y descubrirás el poder matemágico de la Ley de Ohm. 🧠⚡

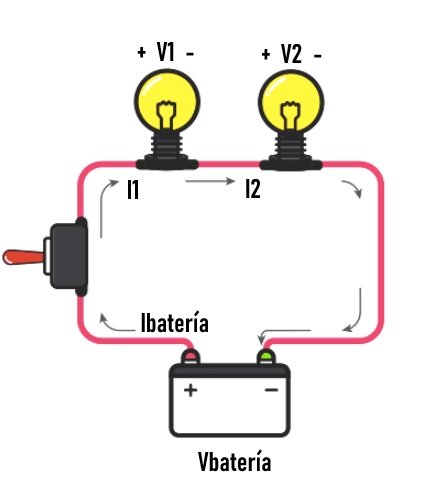

💡 En un circuito en serie, los componentes se conectan uno tras otro, formando un solo camino para la corriente.
🔎 Ejemplo: Es como una fila de personas pasando cubos de agua. Si una persona se va, ¡todo se detiene!
🧙♂️ Características
🔎 Ejemplo: Dos bombillos en serie comparten la energía de una pila.
🧙♂️ Recuerda: Suma de Voltajes en un Circuito en Serie
📐 Regla: Vbatería = V1 + V2 + V3 + …
🔧 Si tienes una pila de 9V y dos resistencias, podrías medir 5V en una y 4V en la otra.
🧙♂️ Descripción
Realizar la conexión y simulación de un circuito en serie para ver voltajes y corrientes.
📋 Componentes
✅ 1 Batería de 9v
✅ 1 Interruptor
✅ 1 Resistencia de 330 Ohm
✅ 1 LED
✅ Cables Jumper
✅ Multímetro

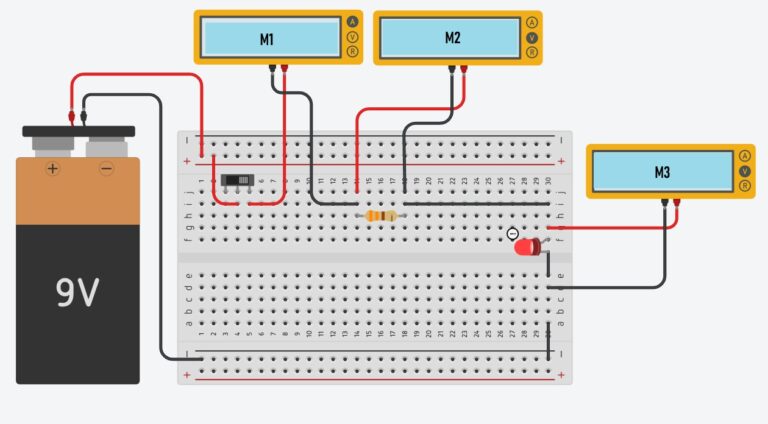

⚡ Circuito

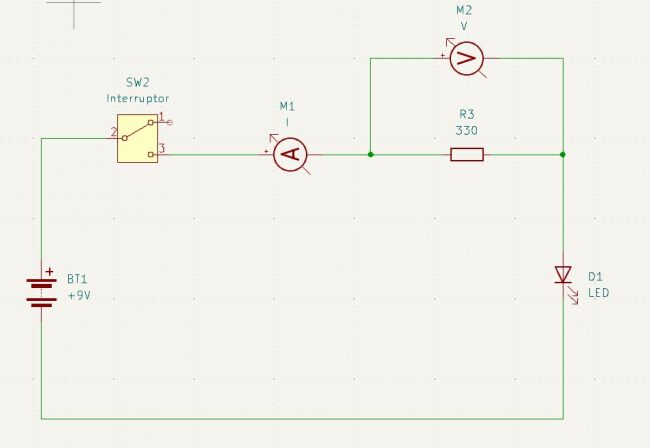

Al iniciar la simulación y activar el interruptor vemos los valores de la corriente y voltajes.
➡️ Utiliza la información del Proyecto 01: Circuito Serie para responder las siguientes preguntas:
✅ ¿Cuál es la corriente que marca M1 en el circuito?
✅ ¿Cuál es la suma del voltaje total de M2 y M3?

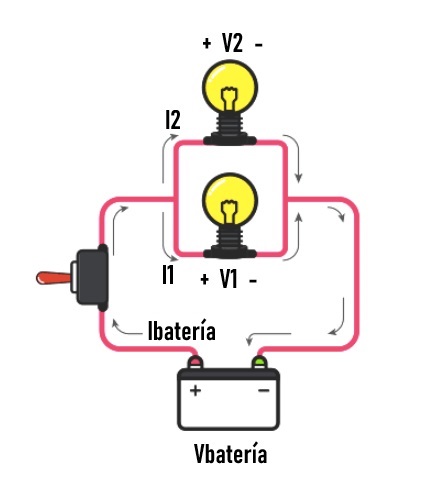

💡 En un circuito paralelo, los componentes están conectados en caminos separados, pero comparten el mismo origen y el mismo destino.
🔎 Ejemplo: Es como una autopista con varias salidas. Cada salida puede funcionar de forma independiente.
🧙♂️ Características
🔎 Ejemplo: Dos bombillos en serie comparten la energía de una pila.
🧙♂️ Recuerda: Suma de Voltajes en un Circuito en Serie
📐 Regla: Ibatería = I1 + I2 + I3 + …
🔧 Si una fuente suministra 30mA, podría haber 10mA en un camino y 20mA en otro.
🧙♂️ Descripción
Realizar la conexión y simulación de un circuito en serie para ver voltajes y corrientes.
📋 Componentes
✅ 1 Batería de 9v
✅ 1 Interruptor
✅ 1 Resistencia de 330 Ohm
✅ 1 Resistencia de 1 kOhm
✅ 2 LEDs
✅ Cables Jumper
✅ Multímetro

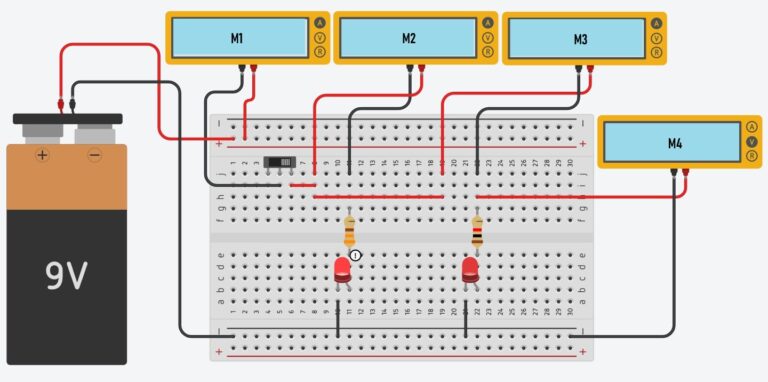

⚡ Circuito

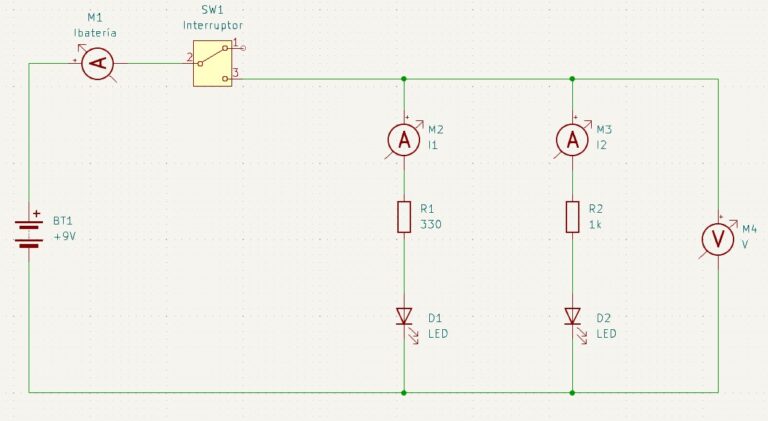

Al iniciar la simulación y activar el interruptor vemos los valores de corrientes y voltaje.
➡️ Utiliza la información del Proyecto 02: Circuito Paralelo para responder las siguientes preguntas:
✅ ¿Cuál es la corriente que marca M1 en el circuito?
✅ ¿Cuál es la suma de la corriente total de M2 y M3?
✅ ¿Cuál es el voltaje que marca M4?

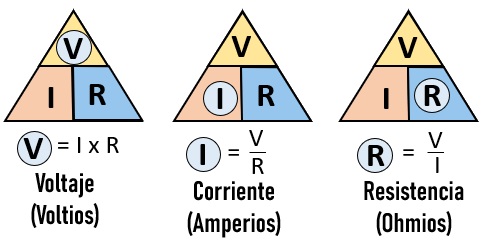

💡 La ley de Ohm, en términos sencillos, describe la relación entre voltaje, corriente y resistencia en un circuito eléctrico.
🧙♂️ La ley de Ohm es fundamental para el diseño y análisis de circuitos eléctricos, y se aplica tanto a circuitos simples como a circuitos complejos. Es como la gramática básica para hablar el lenguaje de la electricidad.
🧙♂️ Descripción
Observar y calcular la cantidad de voltaje, corriente y resistencia del circuito.
📋 Componentes
✅ 1 Batería de 9v
✅ 1 Interruptor
✅ 1 Resistencia de 330 Ohm
✅ 1 LED
✅ Cables Jumper
✅ Multímetro

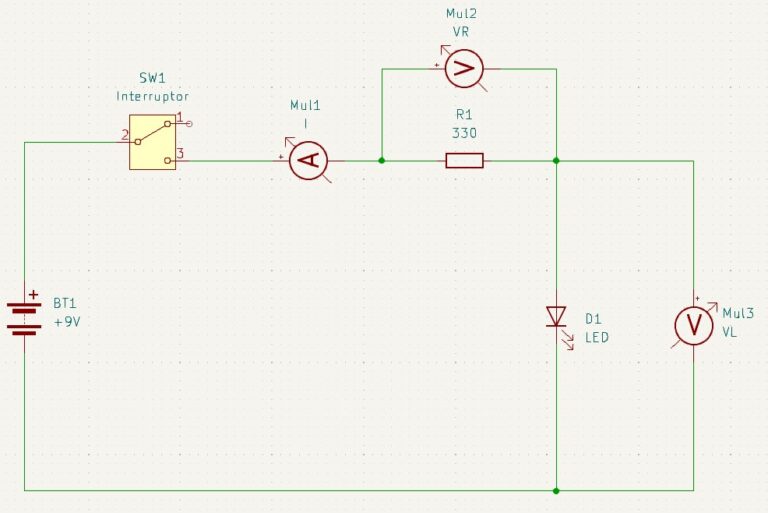

➡️ Utiliza la información del Proyecto 03: Calcular voltaje (V), corriente(I) y resistencia. para responder las siguientes preguntas.
✅ Con la lectura de la corriente en M1 del circuito anterior, calcular el voltaje usando: V=IxR
✅ Con la lectura del voltaje en M2 del circuito anterior, calcular la corriente usando: I=V/R
✅ Con la lectura de la corriente en M1 y la lectura del voltaje en M2 del circuito anterior, calcular el valor de la resistencia usando: R=V/I
