CLASE 07

^{Para obtener tu recompensa debes estar registrado en nuestra plataforma y publicar tu trabajo}

Conceptos nuevo: Simetría de espejo en piezas, simetría de espejo en bocetos

➡️ Ingresamos a la Página de OnShape y hacemos clic en «SIGN IN». Ahí colocamos nuestra dirección de correo electrónico y contraseña.

Descripción

💡 Muchas piezas tienen simetría de espejo. Esto nos permite sólo diseñar una parte de esta pieza, obteniendo el resto aplicando la simetría de espejo, lo que nos ahorra muchísimas trabajo. Podemos aplicar esta simetría tanto a piezas como a bocetos extruidos (vaciados, taladros y salientes)

Simetría de Cuerpos

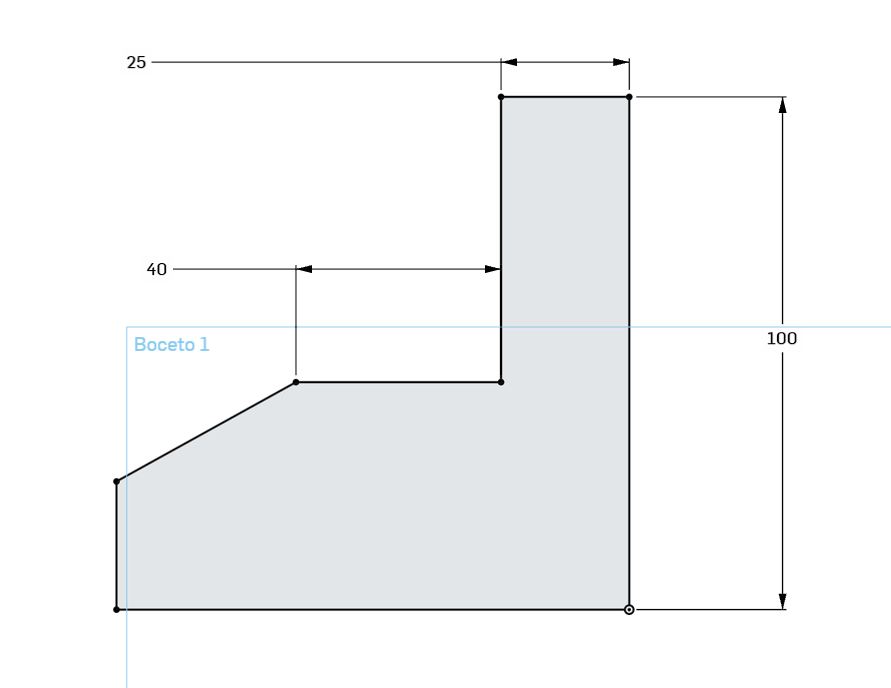

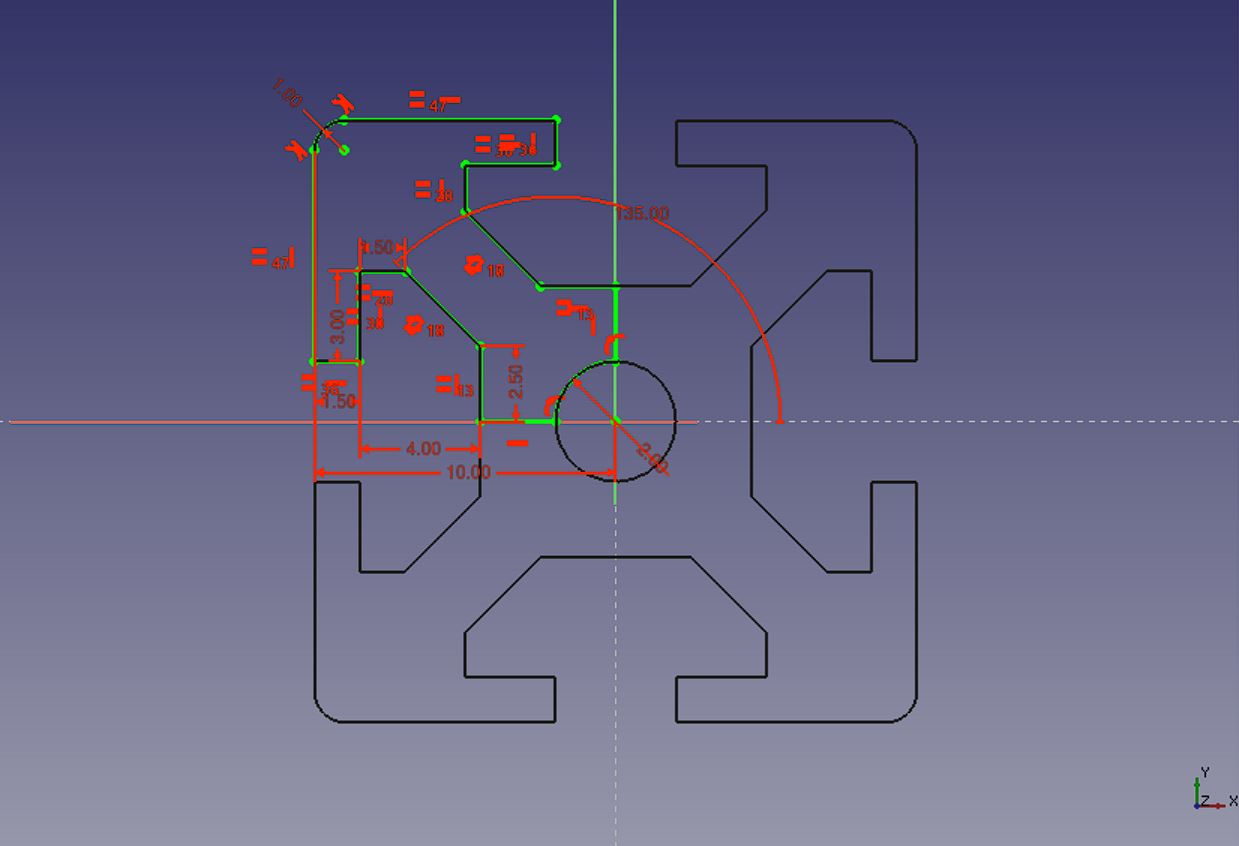

✅ Comenzamos creando un boceto en el plano xy, con la figura que se muestra a continuación.

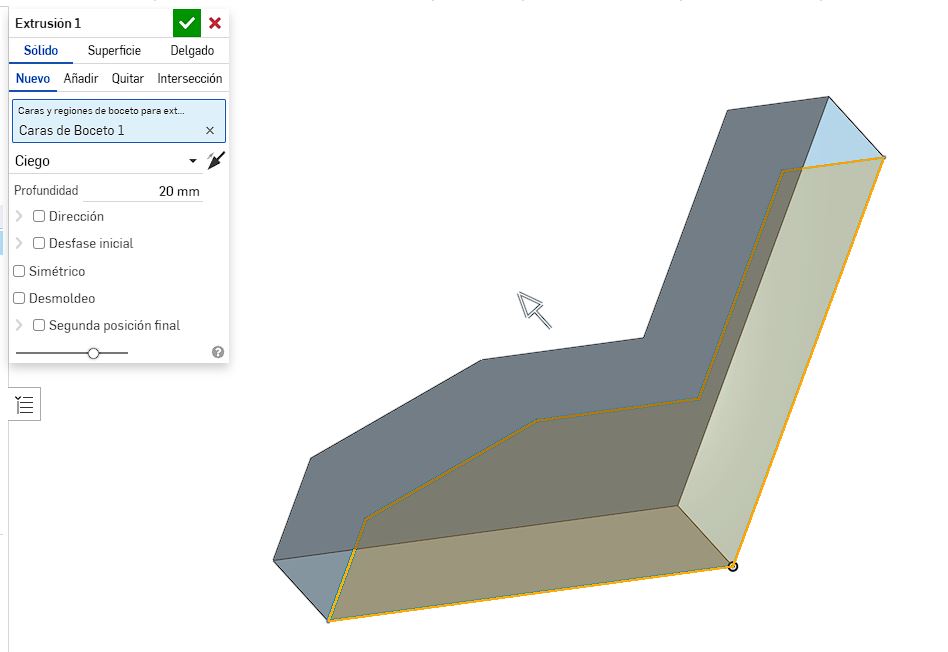

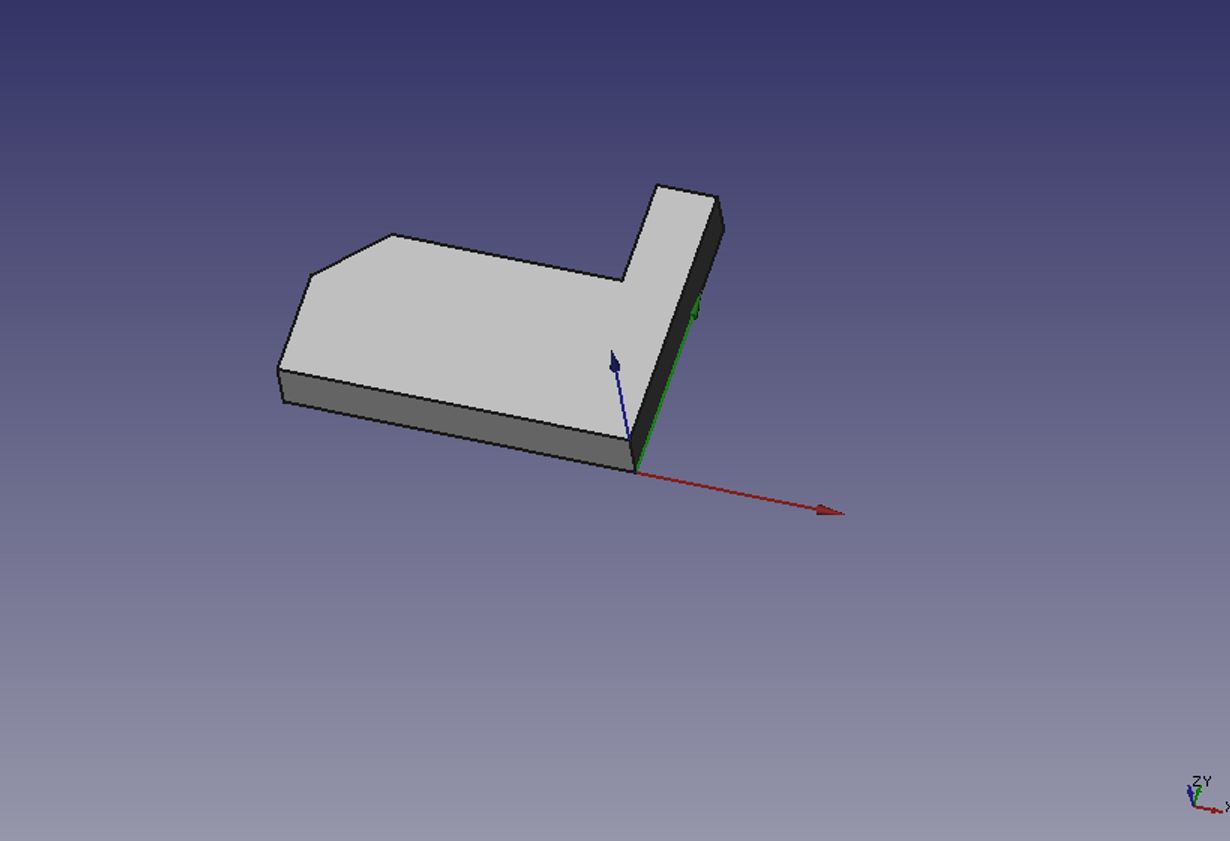

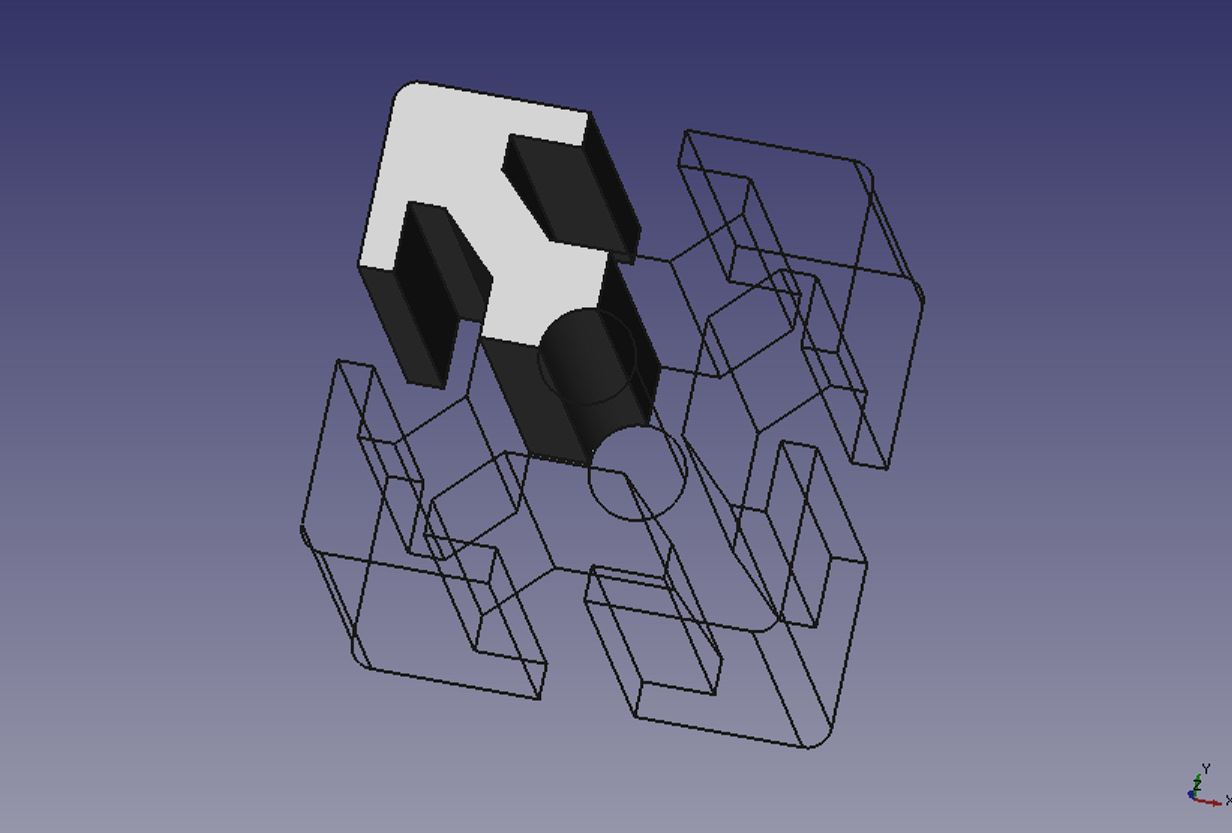

✅ Le damos una extrusión de 20mm

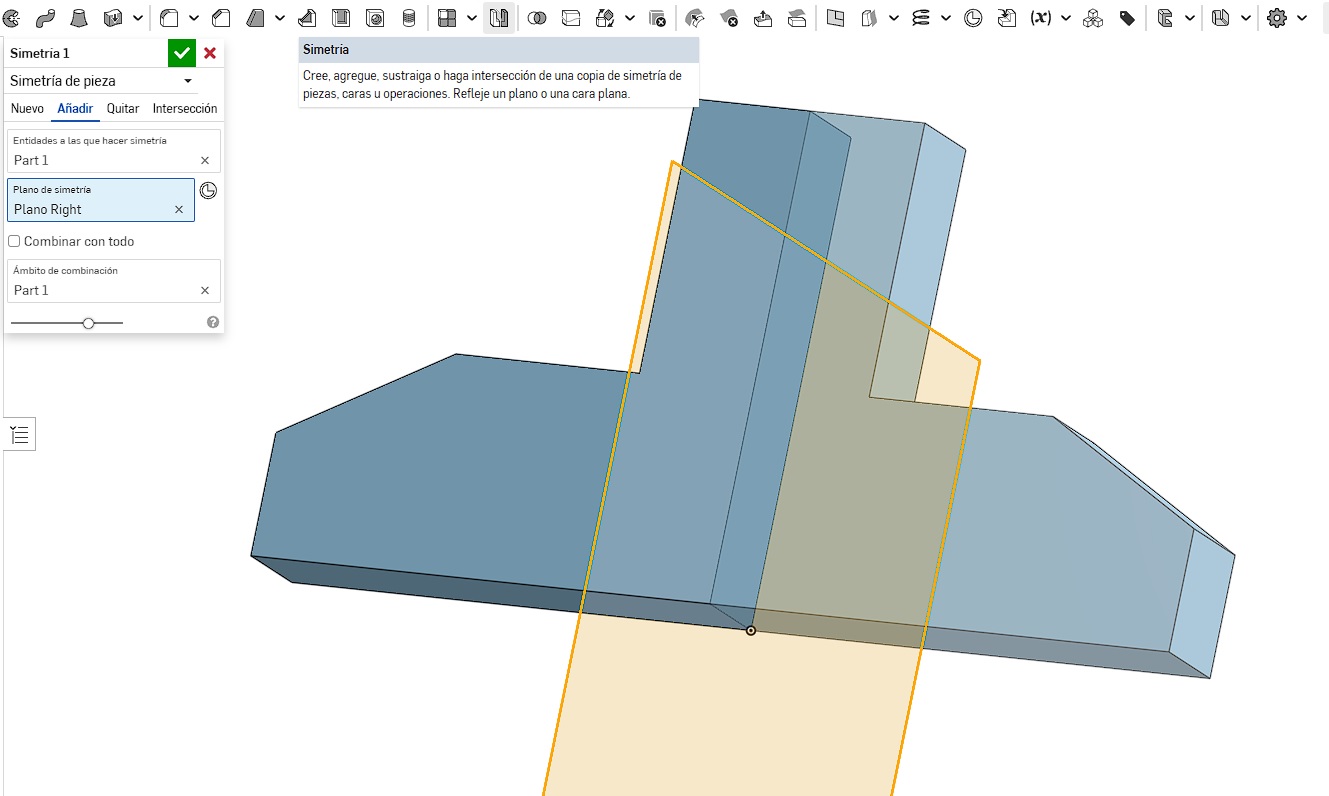

✅ Le damos clic en la herramienta de simetría, seleccionamos la parte a reflejar y después el plano Right

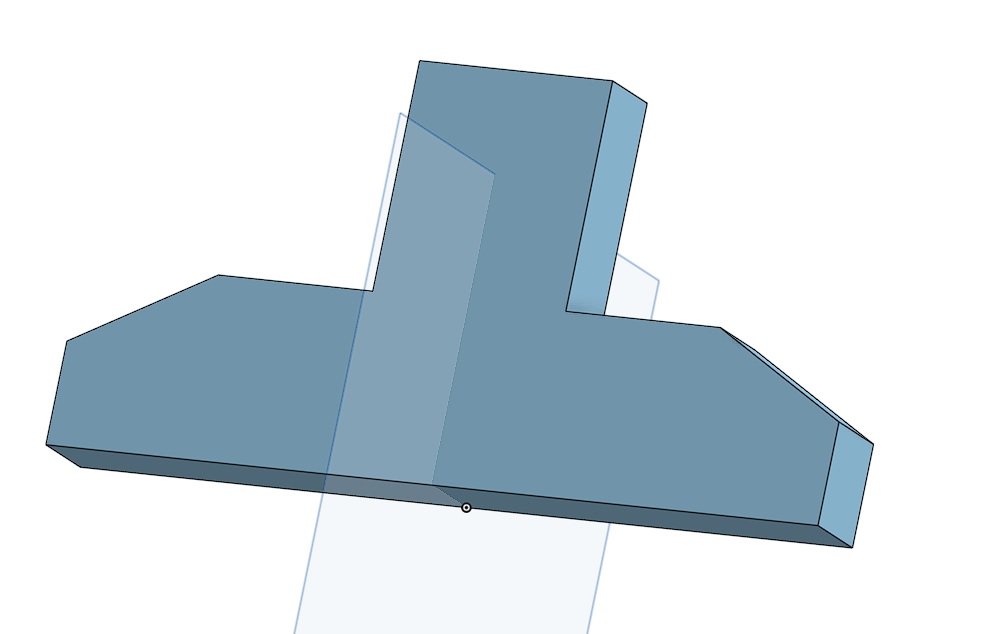

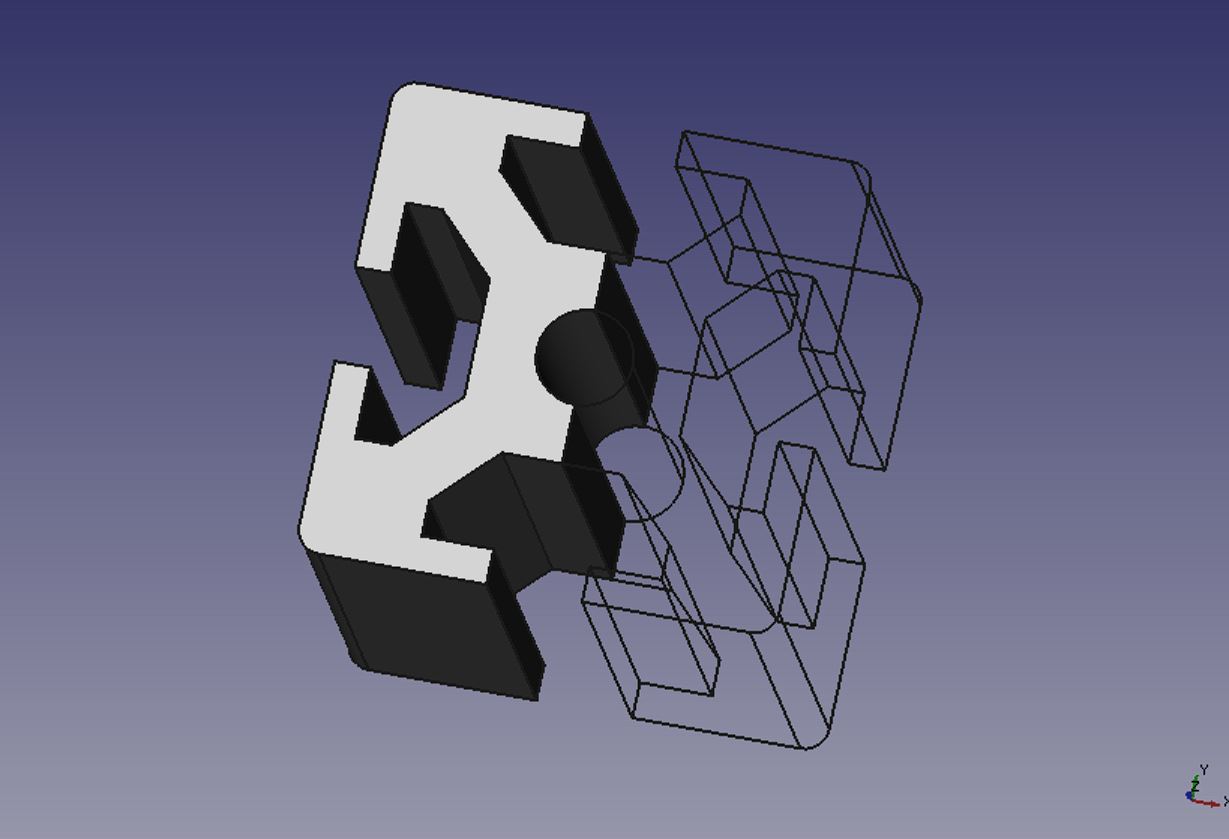

✅ Le damos clic en ok y vemos que la pieza se ha reflejado respecto al plano Right

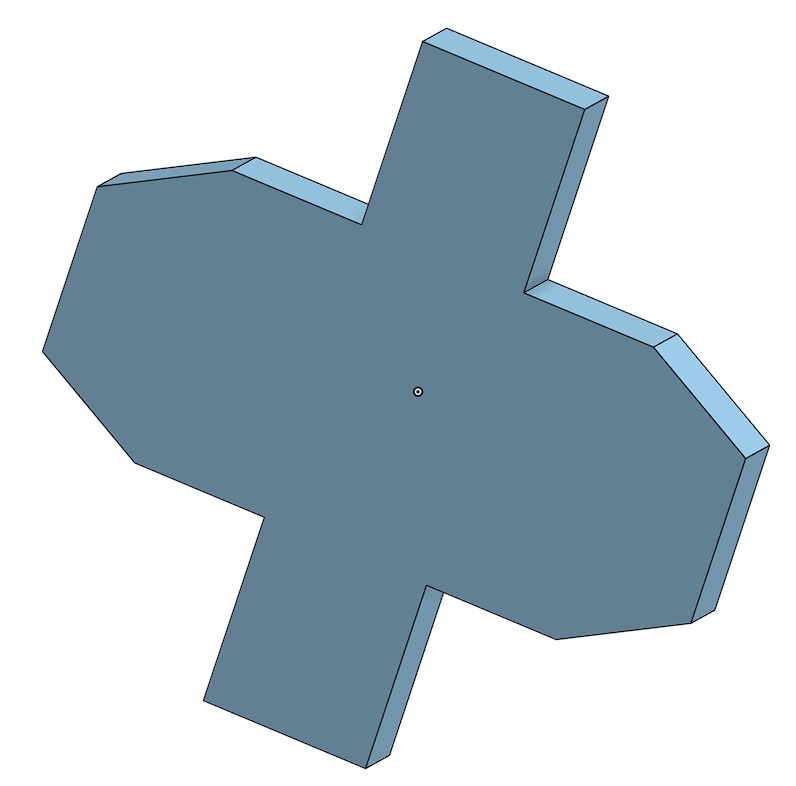

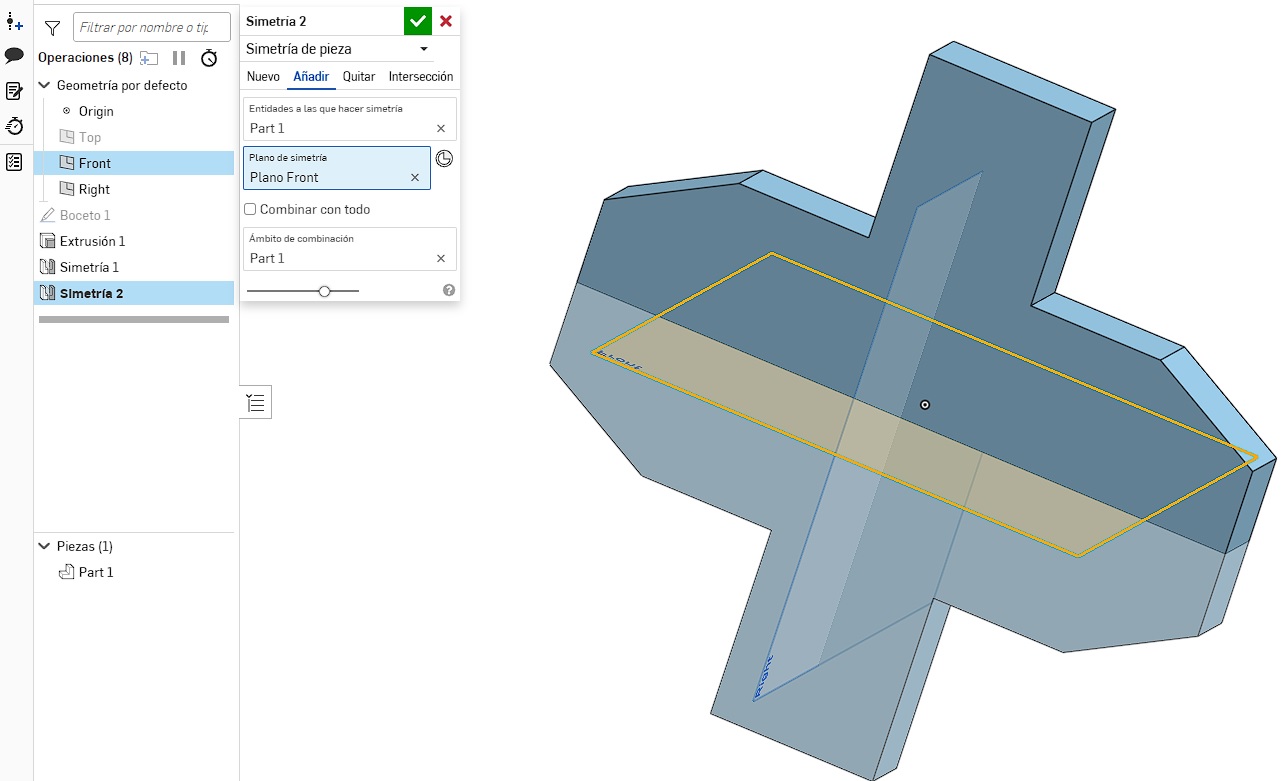

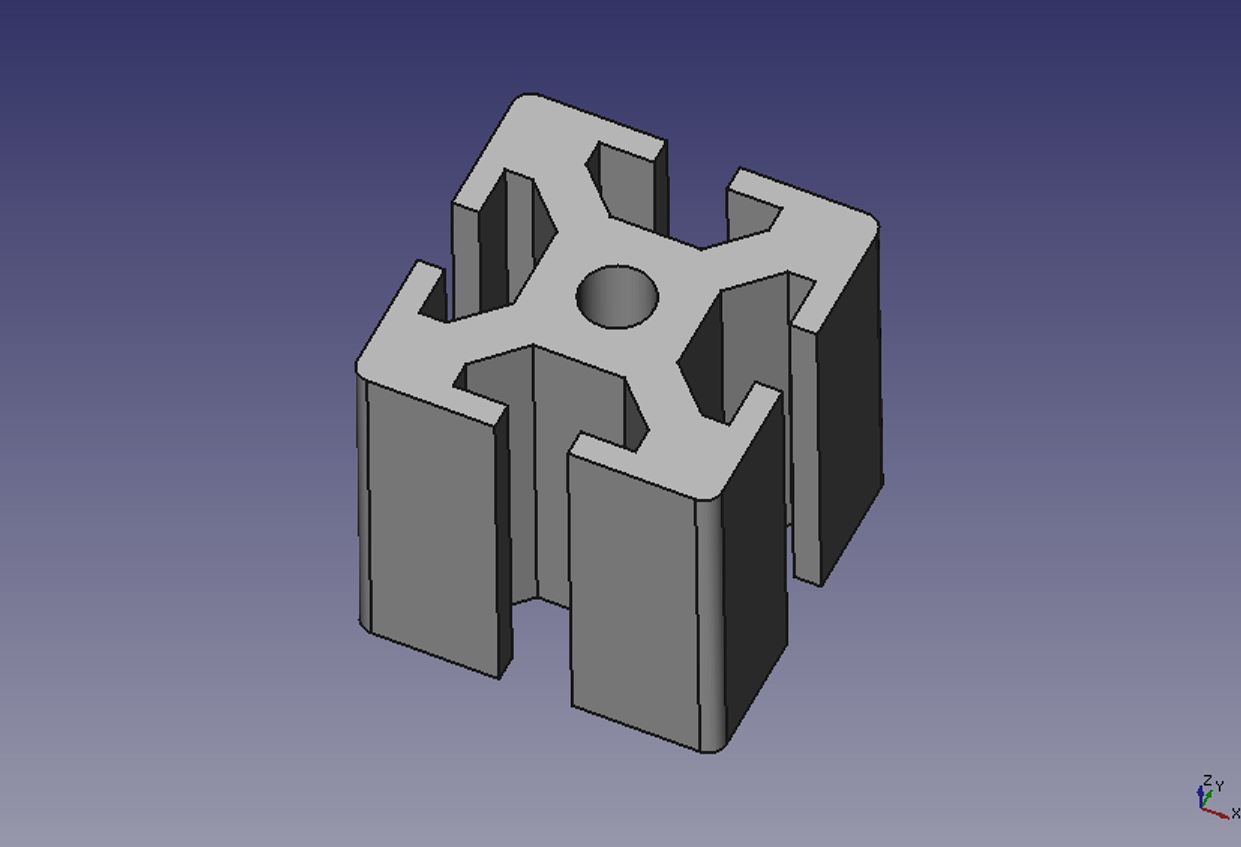

✅ Ahora repetimos el proceso seleccionado la pieza y como plano de simetría el plano Top

Simetría de Bocetos

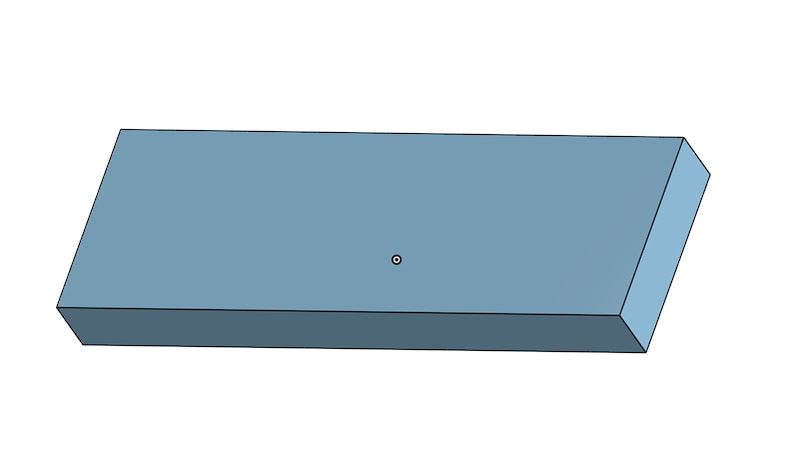

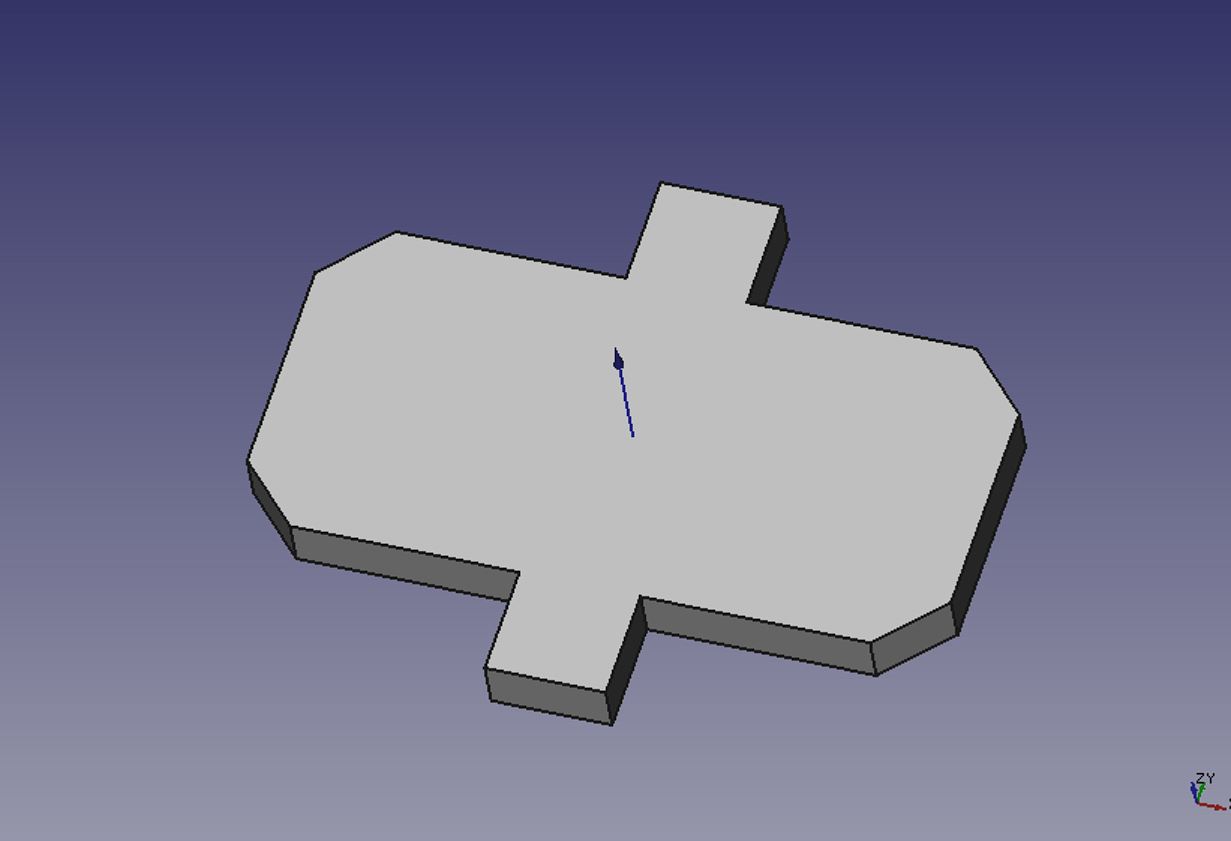

✅ Partimos dibujando una base de 50x120mm con una altura de 15mm

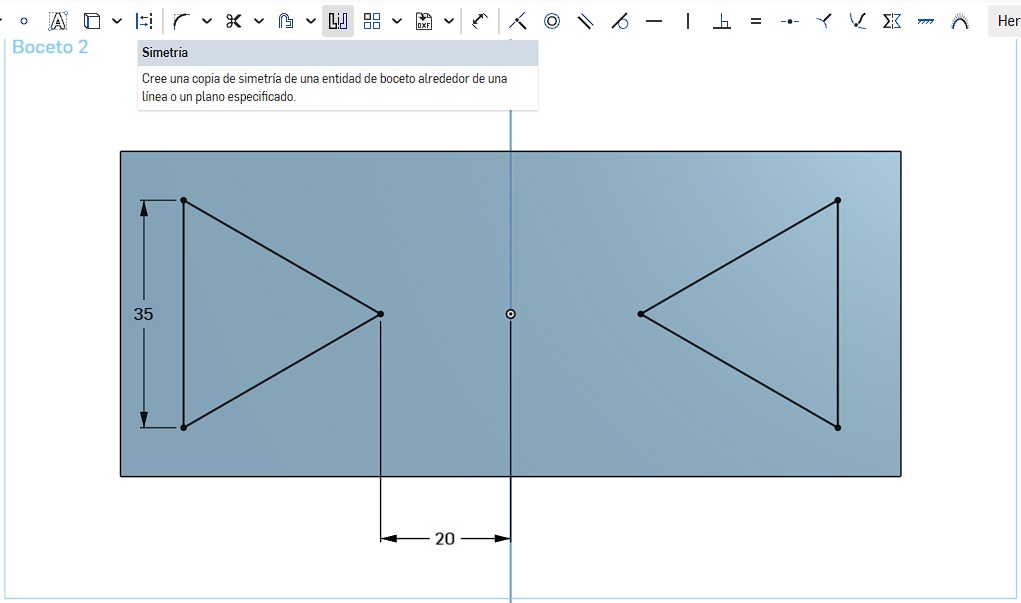

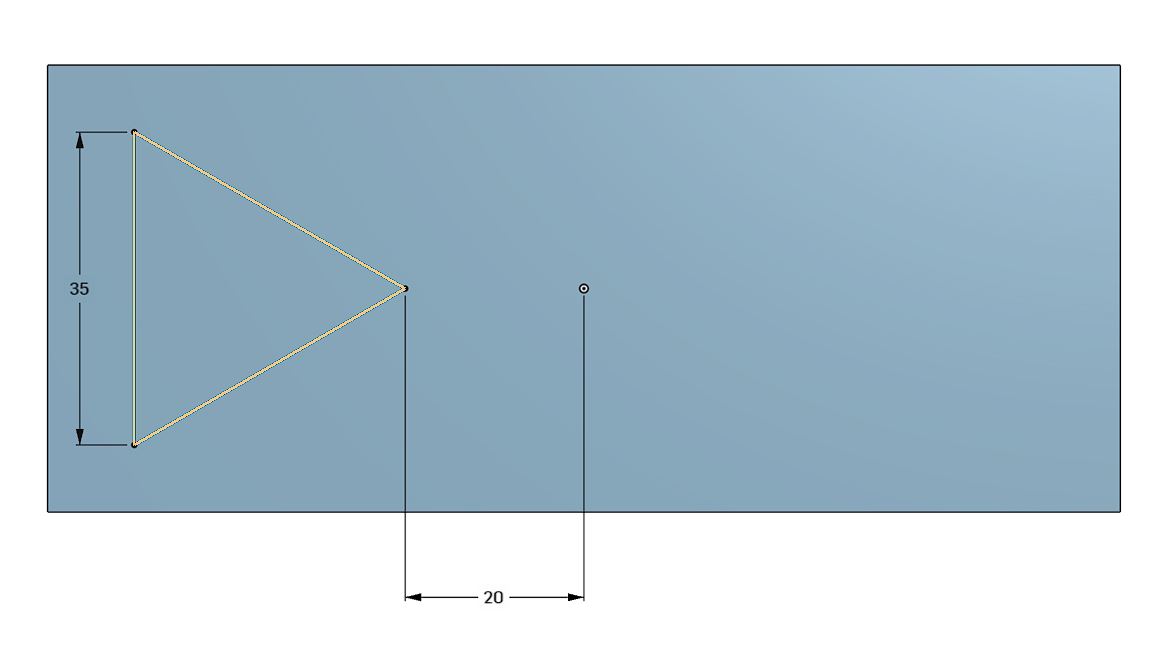

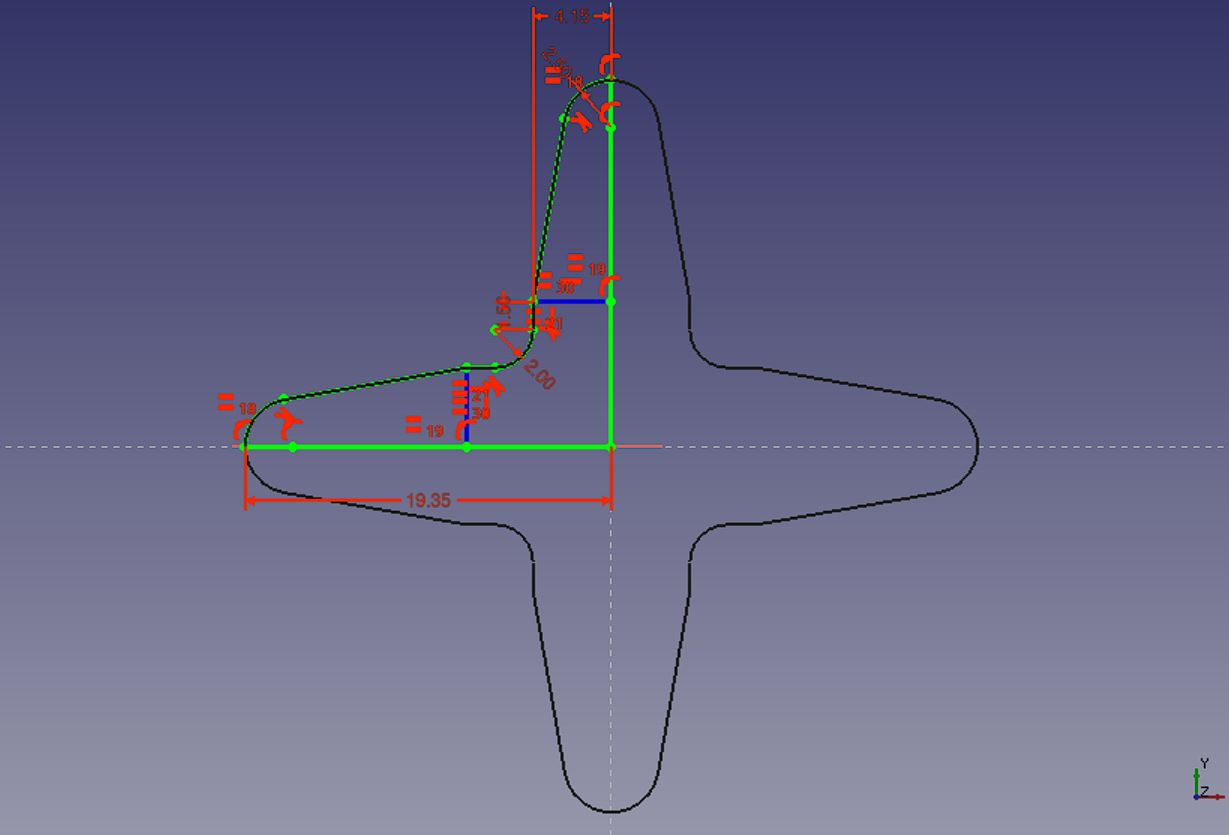

✅ Después dibujamos sobre la cara superior la siguiente figura:

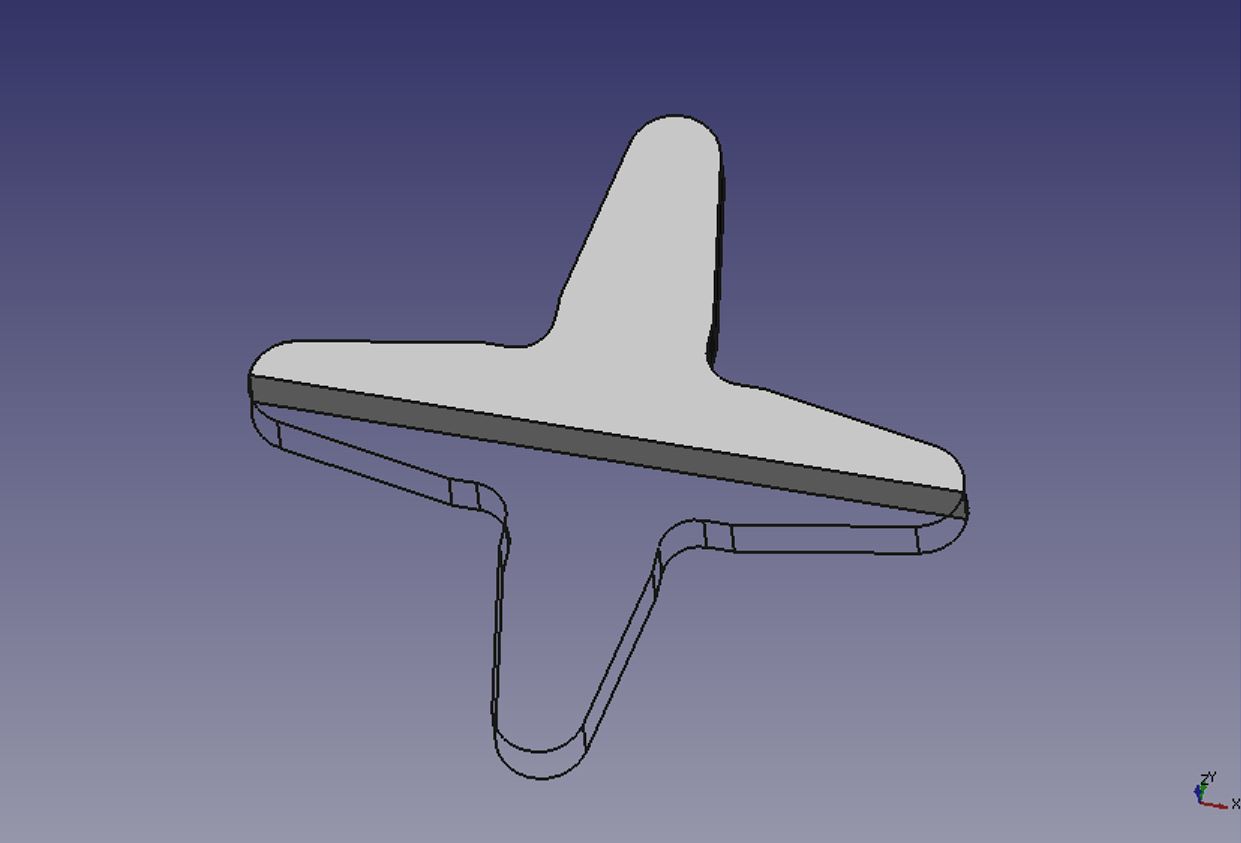

✅ Le damos clic en la herramienta simetría para tener el siguiente resultado

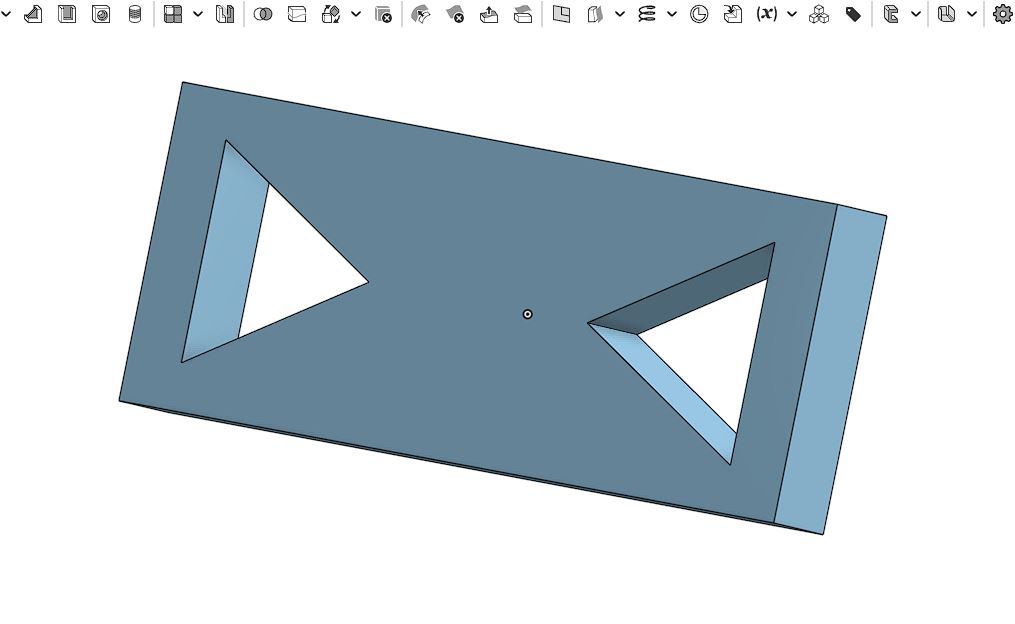

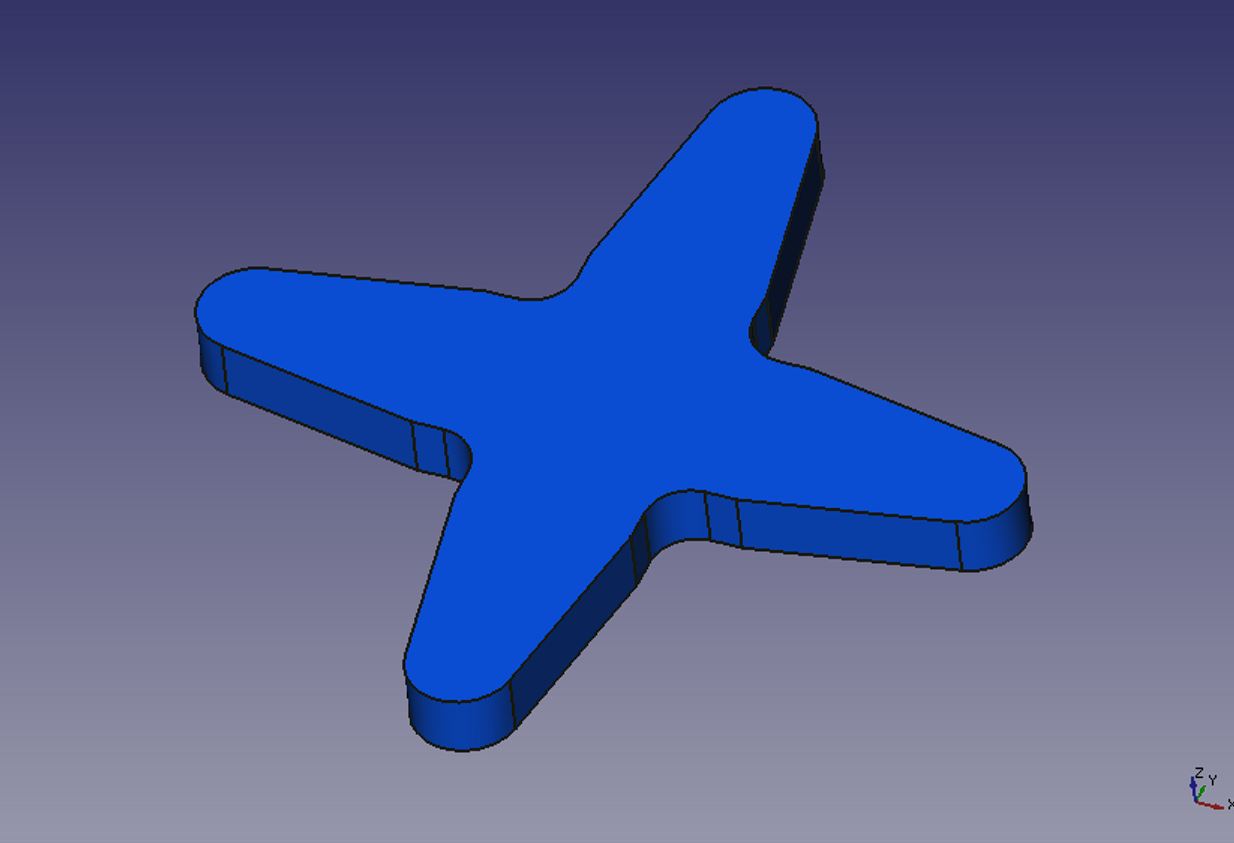

✅ Realizamos la extrusión y tenemos lo siguiente

Herramienta de Offset

Conceptos nuevo: Herramienta de offset

➡️ Ingresamos a la Página de OnShape y hacemos clic en «SIGN IN». Ahí colocamos nuestra dirección de correo electrónico y contraseña.

Descripción

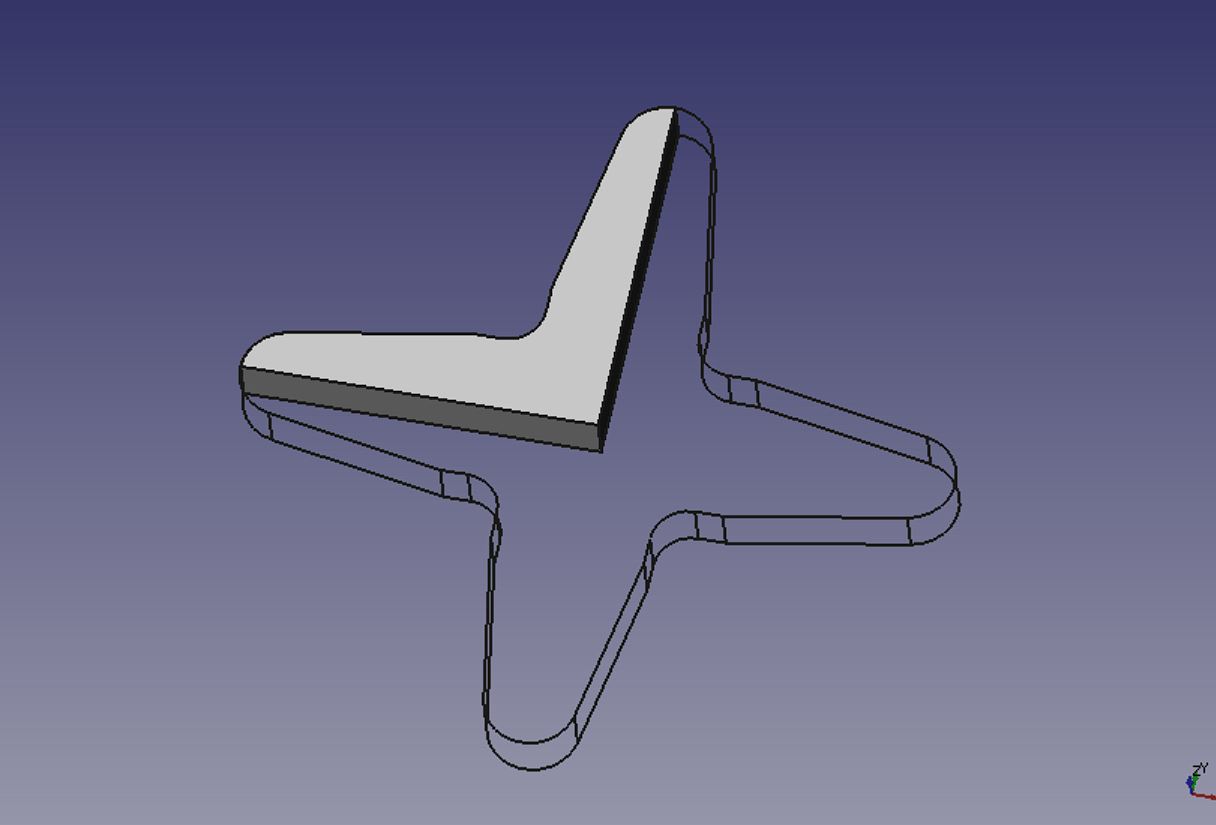

💡 Mediante la herramienta de offset hacemos que las piezas crezcan una distancia por cada una de sus caras. La nueva pieza puede tener unidas sus caras mediante redondeos. De esta forma podemos redondear piezas con muchas aristas, sin tener que estar seleccionándolas. Además, cuando se hacen piezas en las que haya otras piezas que las atraviese (como en el caso de guías, tuercas empotradas, alojamientos, etc) hay que dejar una holgura. Esto se consigue aplicando un offset y luego haciendo la diferencia. El nuevo vaciado tendrá la holgura que le hayamos dado con el offset.

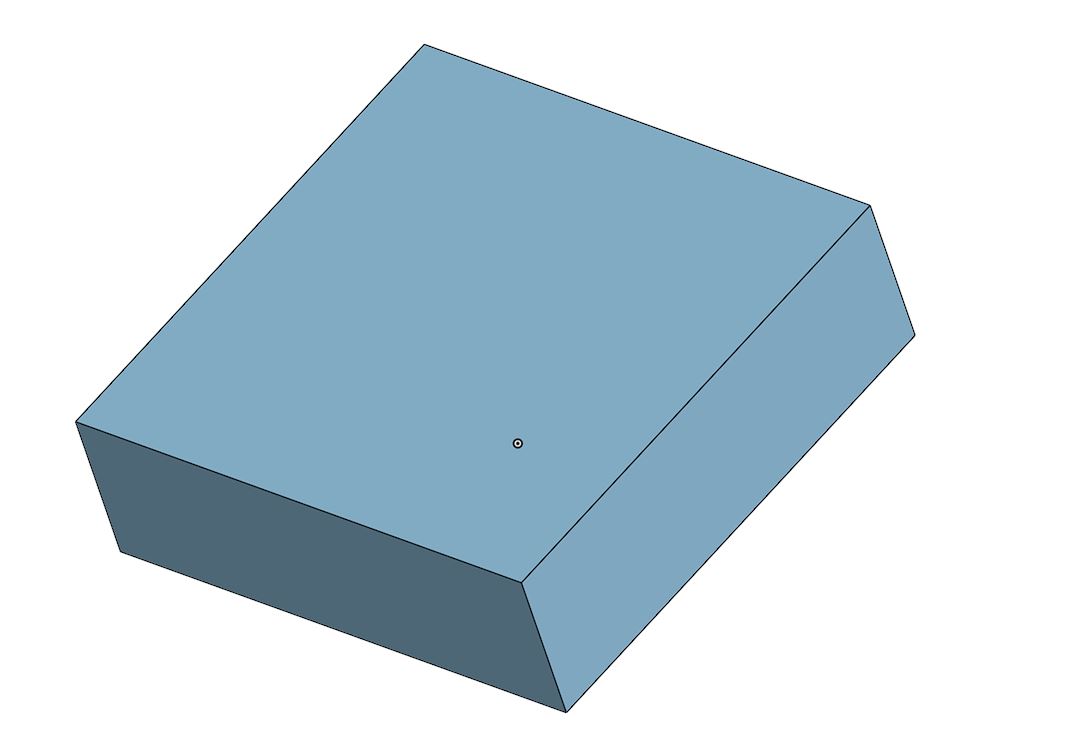

✅ Partimos de un pieza cuadrada de 80mm por lado con una extrusión de 25mm

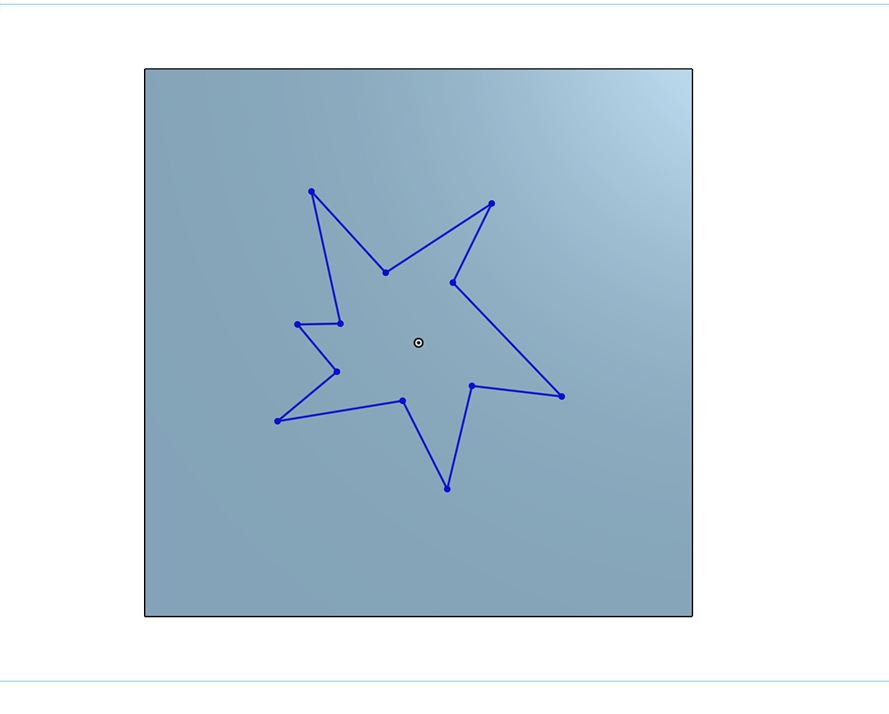

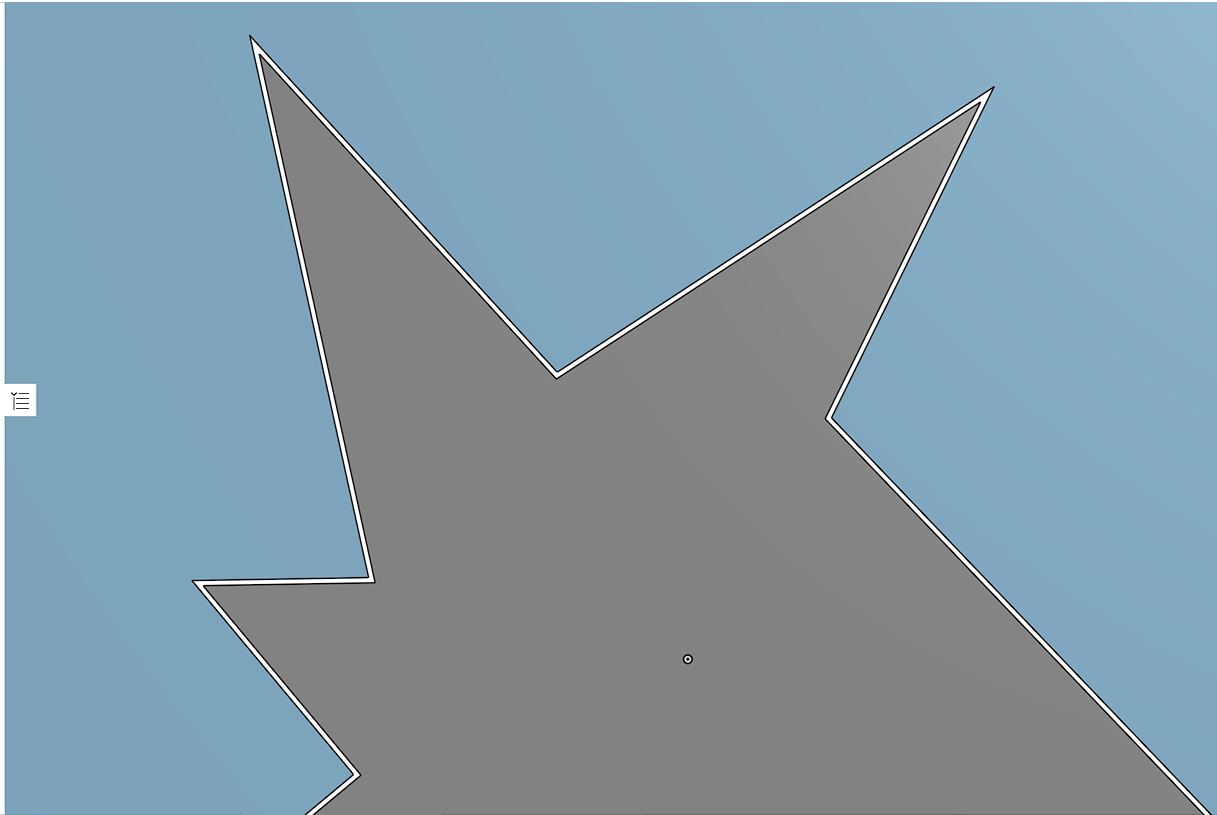

✅ Ahora creamos un nuevo boceto en la cara superior de la pieza dibujando una forma irregular

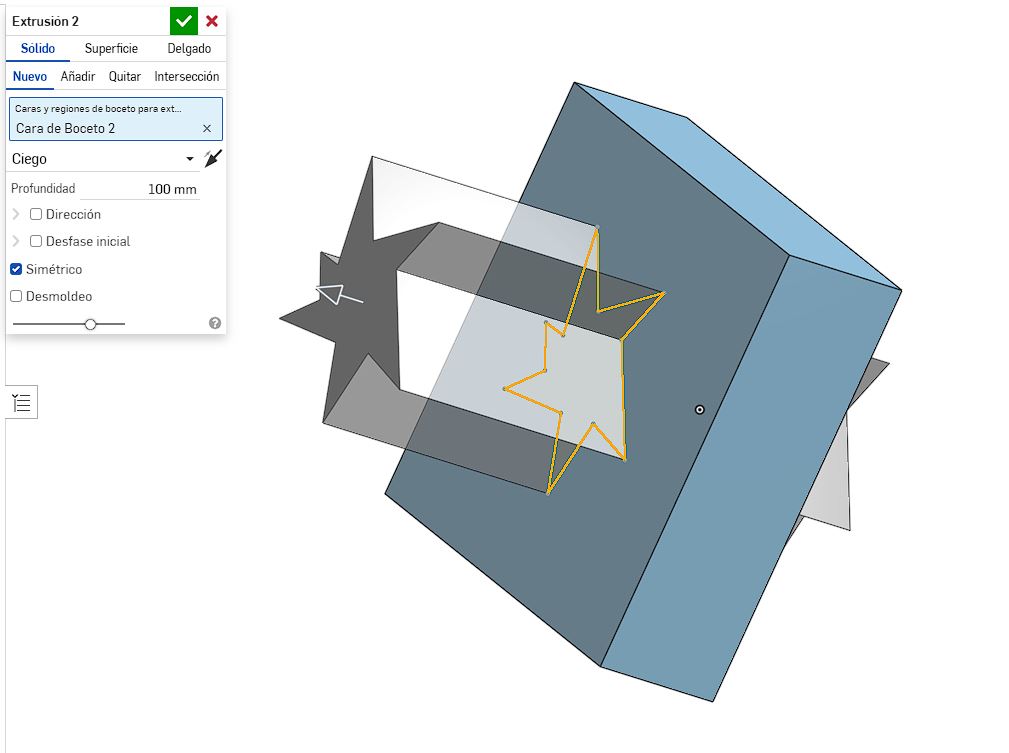

✅ Ahora extruimos una nueva pieza de manera simétrica con una profundidad de 100mm

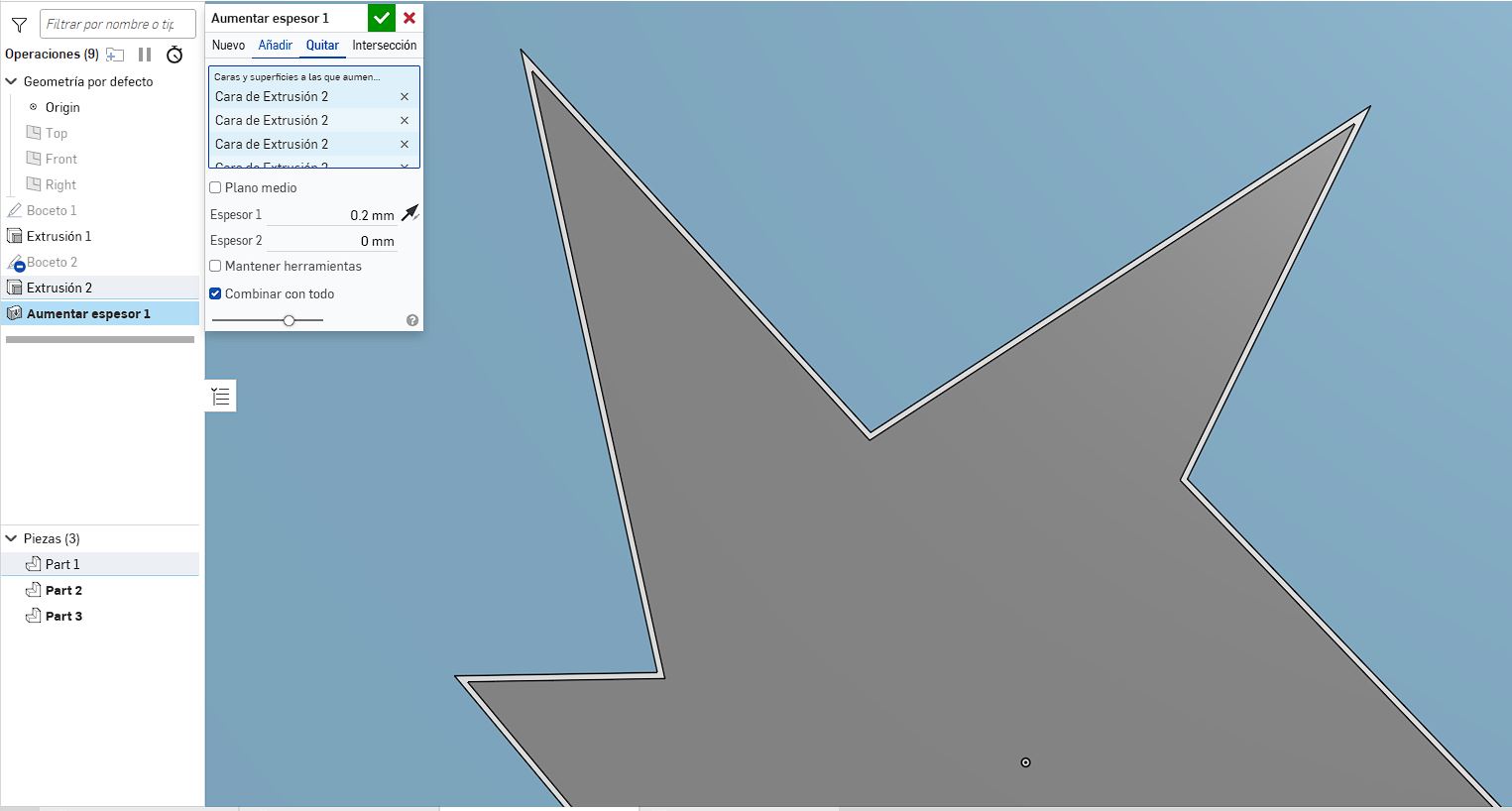

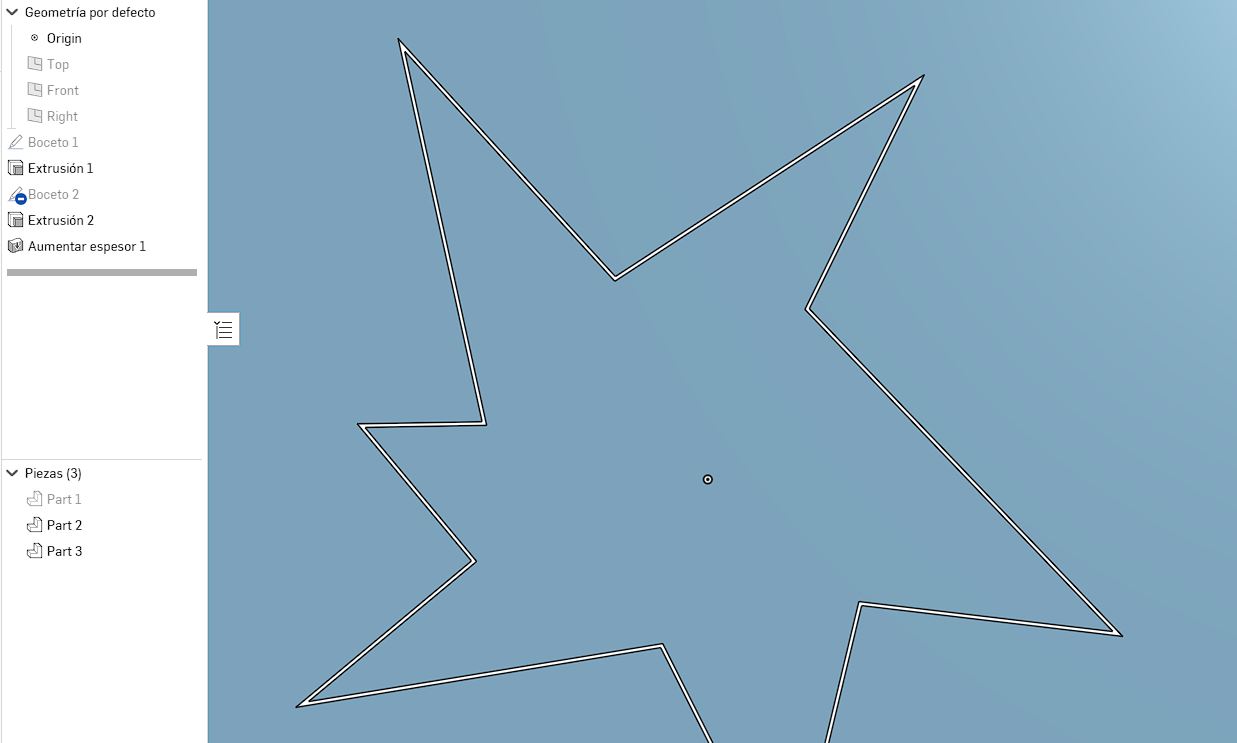

✅ Vamos a usar la herramienta aumentar espesor para crear un espacio de 0.2mm en las caras laterales de la pieza 2 tal y como se muestra en la figura siguiente

✅ Ahora observamos que se crea una nueva pieza

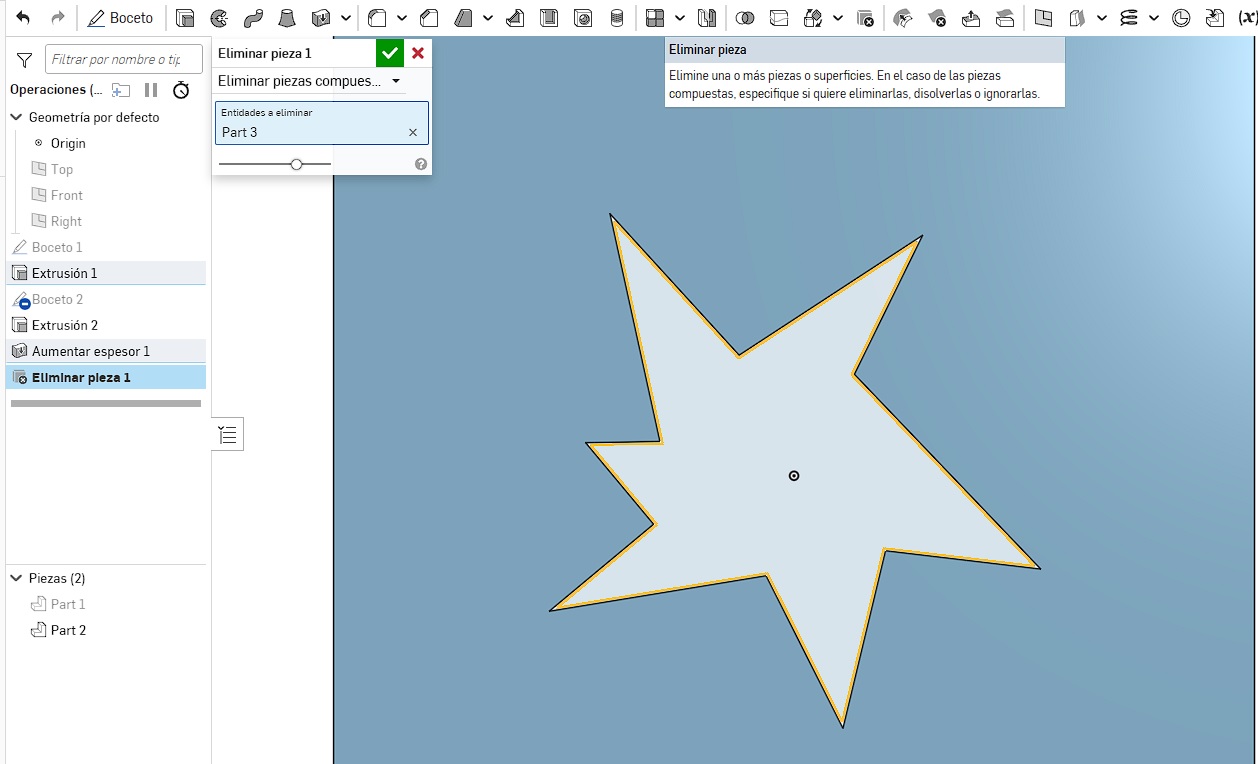

✅ Eliminamos la pieza central, con la herramienta eliminar pieza.

✅ Ahora observamos que tenemos el hueco u orificio para que ingrese nuestra pieza ploma

¡Que comience la batalla, realiza los siguientes retos!

🦅 Hojas de Trabajo MakerKids(intermedio)

🔥 Estas hojas de trabajo se recomiendan para estudiantes mayores de 11 años que están iniciando en el mundo del diseño 3D o MiniMakers que ya tienen conocimientos previos de diseño mecánico.

Descargar Hoja de Trabajo MakerKids

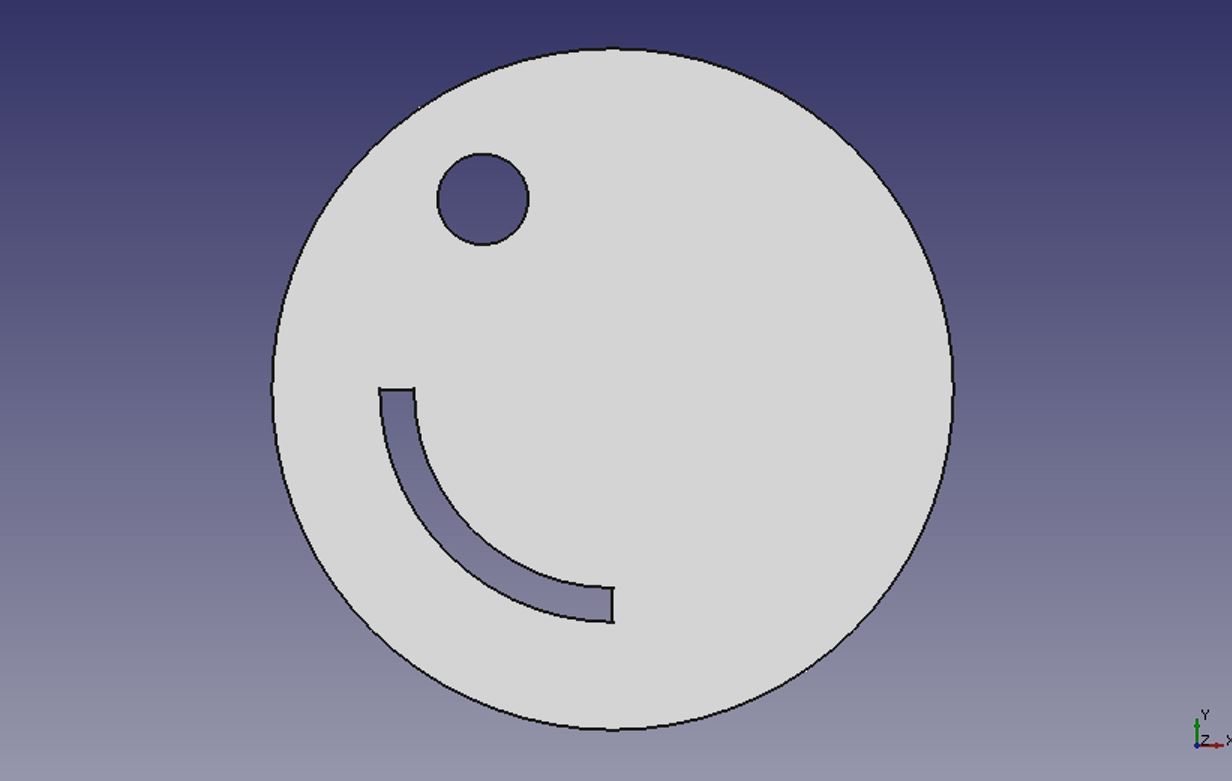

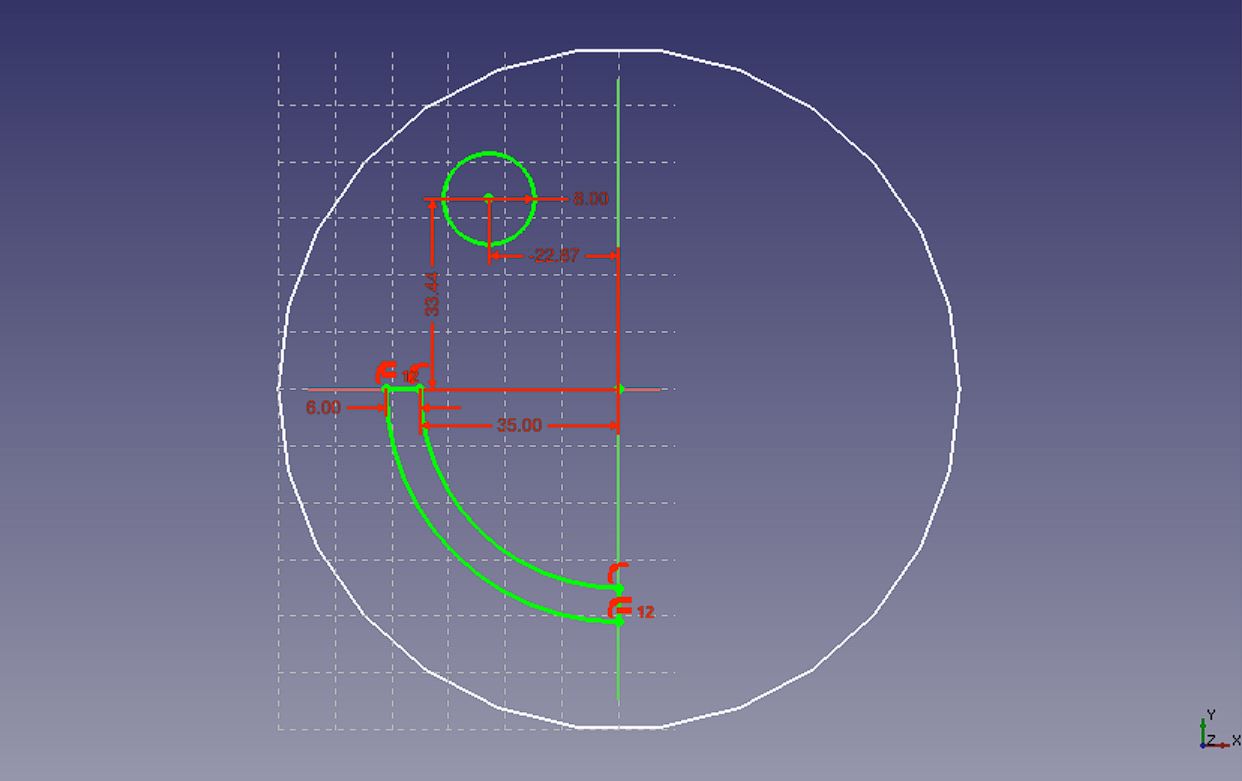

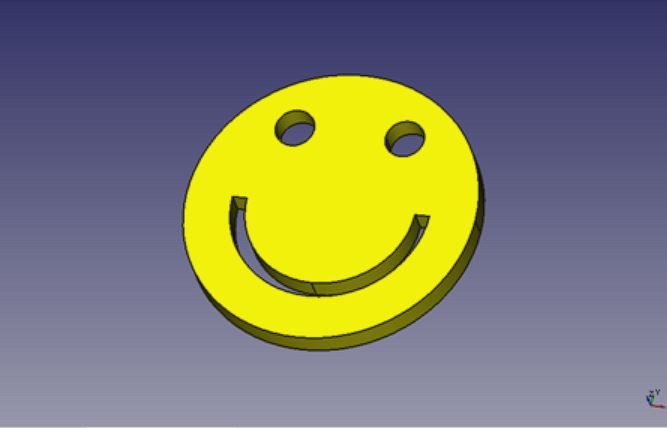

➡️ Reto 01: Smiley reloaded!
