👋 ¡Bienvenid@ al taller del futuro!
💡Hoy conocerás las piezas mágicas que hacen que un robot cobre vida 🤖 y aprenderás a usar un multímetro, ¡el súper poder de los ingenieros eléctricos! ⚡🔍
💡 Son las partes pequeñas que conectamos en un circuito para que realicen diferentes funciones: encender luces, detectar movimientos, emitir sonidos o controlar motores.
💡 Los símbolos son dibujos que representan los componentes electrónicos en un plano.
💡 El esquema electrónico es como un mapa del tesoro que indica cómo se deben conectar los componentes.

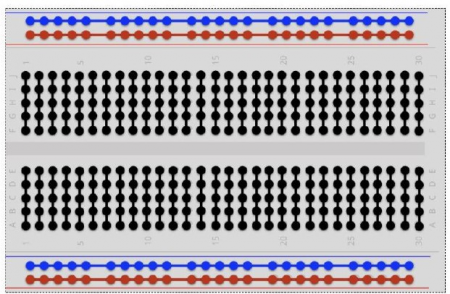

💡 El breadboard es como un campo de pruebas donde puedes insertar componentes sin necesidad de soldar.
🤖 Es como un juego de construcción LEGO, donde cada agujerito es una conexión posible. ¡Puedes cambiar las piezas cuantas veces quieras sin dañarlas!
💡 Es un interruptor que se activa cuando lo presionas. Permite que la corriente pase solo mientras está pulsado. Como el timbre de casa: solo suena cuando lo presionas.
💡 Componente que emite luz cuando pasa corriente por él. Tiene polaridad, así que hay que conectarlo correctamente. Como una linterna mágica: si colocas las pilas al revés, no enciende.
💡 Reduce o limita el paso de la corriente en un circuito. Protege otros componentes como los LEDs. Como una válvula en una manguera que reduce el chorro de agua.
El valor de las resistencias se determina mediante la lectura de sus bandas según la siguiente tabla
🧙♂️ Descripción
Observar el efecto de un resistor o resistencia que controla el paso de la corriente.
📋 Componentes
✅ 1 Batería de 9v
✅ 1 Pulsador
✅ 1 Resistencia de 100 Ohm
✅ 1 Resistencia de 10 kOhm (10000 Ohm)
✅ 1 LED
✅ Cables Jumper
⚡ Circuito
Al iniciar la simulación vemos que al mantener presionado el botón el diodo LED se enciende.
➡️ Utiliza la información del Proyecto 01: Efectos de la corriente para responder las siguientes preguntas:
✅ ¿Qué sucede cuando cambio la resistencia de 100 Ohm por una de 10kOhm? ¿Por qué?
✅¿Qué sucede cuando quito la resistencia del circuito? ¿Por qué?
✅¿Qué sucede cuando reemplazo la resistencia por un cable? ¿Por qué?
💡 Es una resistencia variable. Al girarlo, cambia el valor de resistencia. Como el volumen de una radio: más giro, más fuerte (o menos).
🧙♂️ Descripción
Observar el efecto de la corriente al utilizar el potenciómetro como una resistencia variable (que cambia de valor).
📋 Componentes
✅ 1 Batería de 9v
✅ 1 Batería de 9v
✅ 1 Potenciómetro de 10k
✅ 1 Resistencia de 100 Ohm
✅ 1 LED
✅ Cables Jumper
⚡ Circuito
➡️ Utiliza la información del Proyecto 02: Efectos de una resistencia variable para responder las siguientes preguntas.
✅ ¿Qué sucede cuando giro el potenciómetro? ¿Por qué?
✅ ¿Qué sucede cuando quito la resistencia del circuito? ¿Por qué?
✅ ¿Qué sucede cuando reemplazo la resistencia por un cable? ¿Por qué?

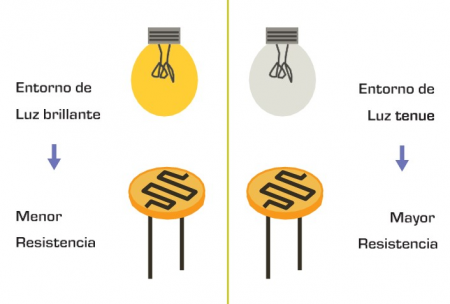

💡 Es un componente que cambia su resistencia según la luz que recibe. Como unas gafas mágicas que se oscurecen si hay mucha luz.
🧙♂️ Descripción
Observar el funcionamiento de un sensor de luz o fotocelda cuando cambia la luminosidad del medio.
📋 Componentes
✅ 1 Batería de 9v
✅ 1 Fotocelda o sensor de luz
✅ 1 LED
✅ Cables Jumper
⚡ Circuito
➡️ Utiliza la información del Proyecto 03: Funcionamiento de un sensor de luz o LDR para responder las siguientes preguntas.
✅ ¿Qué lectura se obtiene si utilizas un multímetro para medir el voltaje en el LDR cuando es de día?
✅ ¿Qué lectura se obtiene si utilizas un multímetro para medir el voltaje en el LDR cuando es de noche?
💰Recompensa: 20 bCoins y 10 Gemas de Experiencia por cada reto resuelto💰
🔥 Estas hojas de trabajo se recomiendan para estudiantes de 5 a 9 años que están iniciando en el mundo de la electrónica.
Botón Se opone al movimiento de electrones
LED Deja pasar la electricidad
Resistencia Tiene Polaridad
1️⃣ La LDR detecta sonido.
2️⃣ El pulsador deja pasar corriente solo si lo presionas.
3️⃣ El potenciómetro puede cambiar su valor.

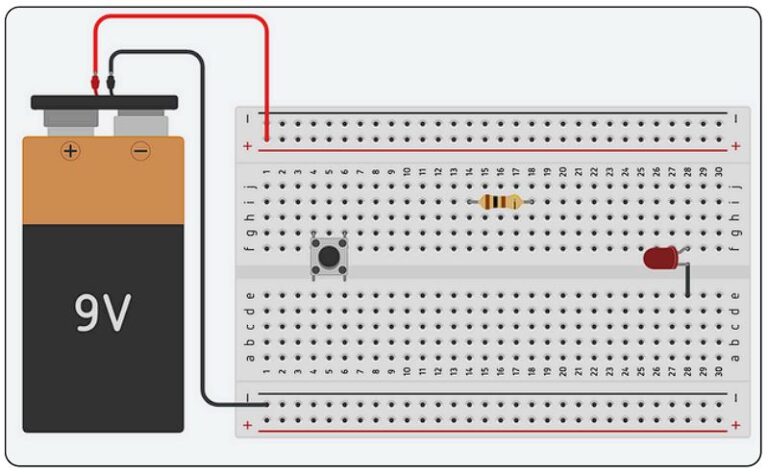

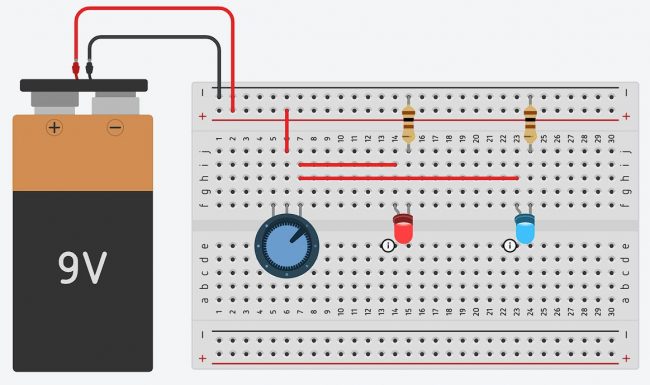

1️⃣ Imprime el siguiente circuito y dibuja los cables que faltan para completar el circuito.

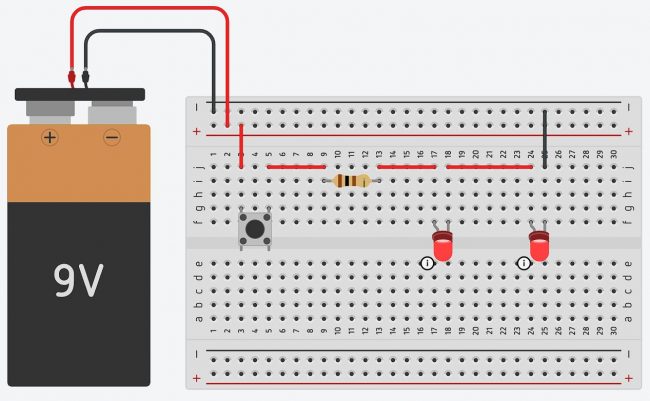

Realizar la conexión y simulación del circuito que se muestra a continuación:
📋 Componentes
✅ 1 Batería de 9V
✅ 1 Botón o pulsador
✅ 1 Resistencia de 100 Ohm
✅ 2 LEDs
✅ 1 Protoboard
✅ Cables Jumper
⚡ Circuito

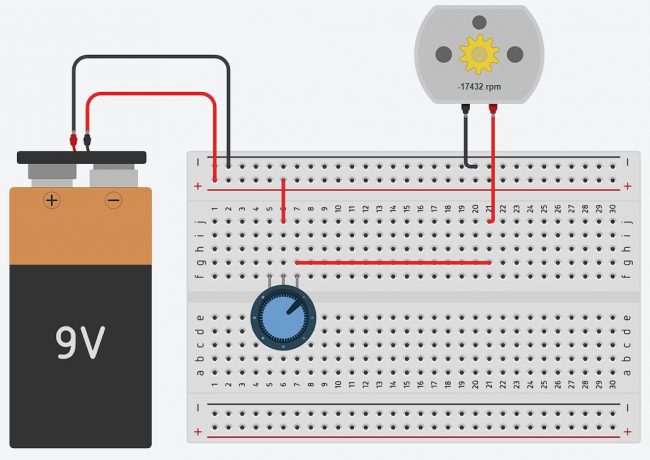

Realizar la conexión y simulación del circuito que se muestra a continuación:
📋 Componentes
✅ 1 Batería de 9V
✅ 1 Potenciómetro de 100k
✅ 1 Motor DC
✅ 1 Protoboard
✅ Cables Jumper
⚡ Circuito

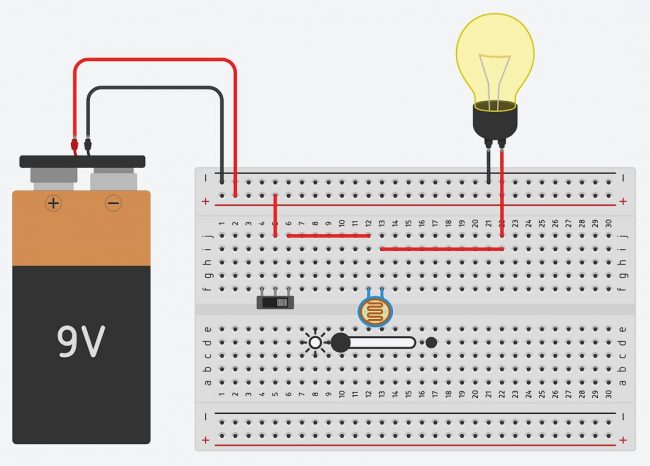

Realizar la conexión y simulación del circuito que se muestra a continuación:
📋 Componentes
✅ 1 Batería de 9V
✅ 1 Interruptor de 3 terminales
✅ 1 LDR
✅ 1 Bombilla incandescente
✅ 1 Protoboard
✅ Cables Jumper
⚡ Circuito
🔥 Estas hojas de trabajo se recomiendan para estudiantes mayores de 10 años que están iniciando en el mundo de la electrónica o MiniMakers que ya tienen conocimientos previos de circuitos electrónicos.
1️⃣ ¿Qué diferencia hay entre un LED y un bombillo común?
2️⃣ ¿Por qué usamos una resistencia con un LED?
3️⃣ ¿Qué valor de resistencia tiene una LDR en la oscuridad, alto o bajo?
1️⃣ Una resistencia deja pasar toda la corriente.
2️⃣ El protoboard necesita soldadura para funcionar.
3️⃣ El pulsador deja pasar corriente solo si lo presionas.
4️⃣ El LED también funciona si lo conectamos al revés.
📋 Componentes
✅ 1 Batería de 9V
✅ 1 Botón o pulsador
✅ 1 Resistencia de 100 Ohm
✅ 2 LEDs
✅ 1 Protoboard
✅ Cables Jumper
⚡ Circuito
Realizar la conexión y simulación del circuito que se muestra a continuación:
📋 Componentes
✅ 1 Batería de 9V
✅ 1 Potenciómetro de 100k
✅ 1 Motor DC
✅ 1 Protoboard
✅ Cables Jumper
⚡ Circuito
Realizar la conexión y simulación del circuito que se muestra a continuación:
📋 Componentes
✅ 1 Batería de 9V
✅ 1 Interruptor de 3 terminales
✅ 1 LDR
✅ 1 Bombilla incandescente
✅ 1 Protoboard
✅ Cables Jumper
⚡ Circuito
Realizar la conexión y simulación del circuito que se muestra a continuación:
📋 Componentes
✅ 1 Batería de 9V
✅ 1 Interruptor de 3 terminales
✅ 1 LDR
✅ 1 Bombilla incandescente
✅ 1 Protoboard
✅ Cables Jumper
⚡ Circuito

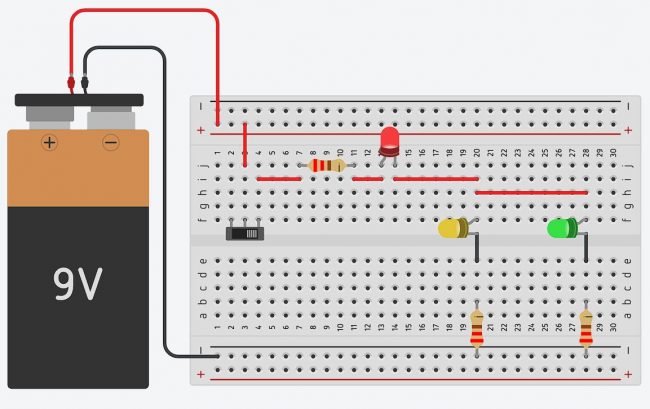

Realizar la conexión y simulación del circuito que se muestra a continuación:
📋 Componentes
✅ 1 Batería de 9V
✅ 1 Interruptor de 3 terminales
✅ 3 Resistencias de 220 Ohm
✅ 3 LEDs
✅ 1 Protoboard
✅ Cables Jumper
⚡ Circuito
