Redondeando bocetos

TechMentor

@admin

CLASE 06

^{Para obtener tu recompensa debes estar registrado en nuestra plataforma y publicar tu trabajo}

Conceptos nuevo: herramienta de redondeo de bocetos

➡️ Ingresamos a la Página de OnShape y hacemos clic en «SIGN IN». Ahí colocamos nuestra dirección de correo electrónico y contraseña.

Descripción

💡 Mediante líneas rectas, arcos y la restricción de tangencia se pueden hacer redondeos y refuerzos en bocetos. Sin embargo, se puede utilizar la herramienta de redondeo que te crea todo esto por ti, muy fácilmente

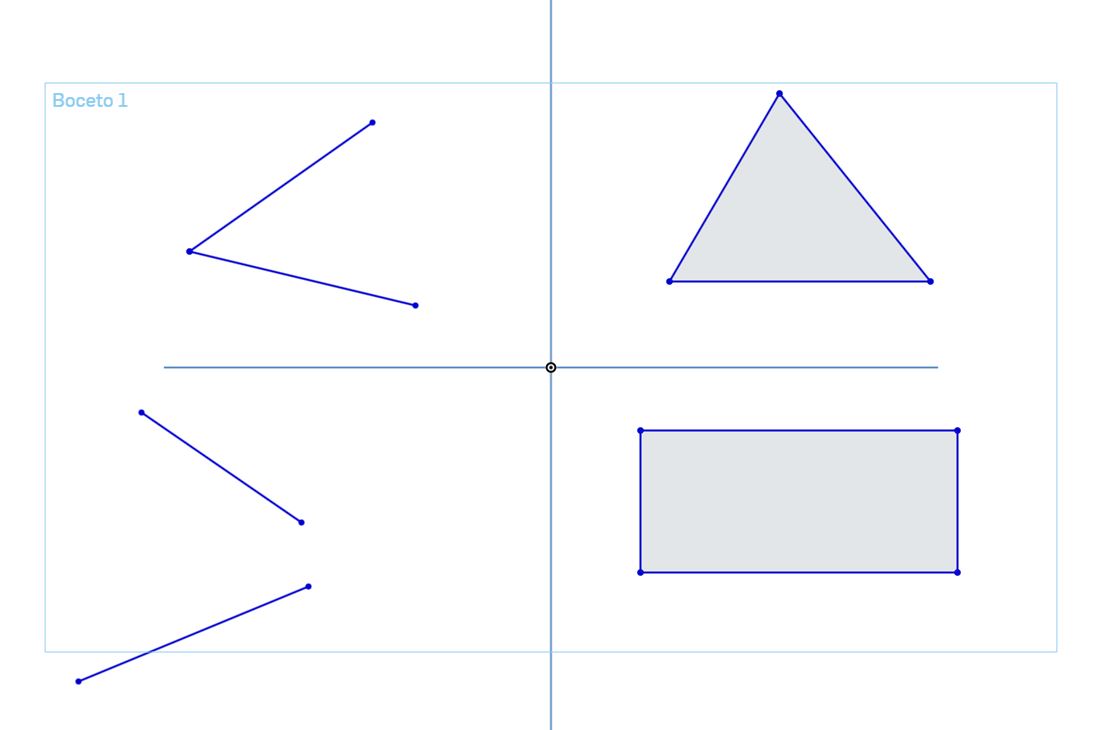

✅ Partimos de un boceto inicial sobre el que aplicaremos los redondeos. Primero pulsamos el icono de la herramienta de redondeo. Ahora seleccionamos los dos primeros segmentos, como se muestra en la figura.

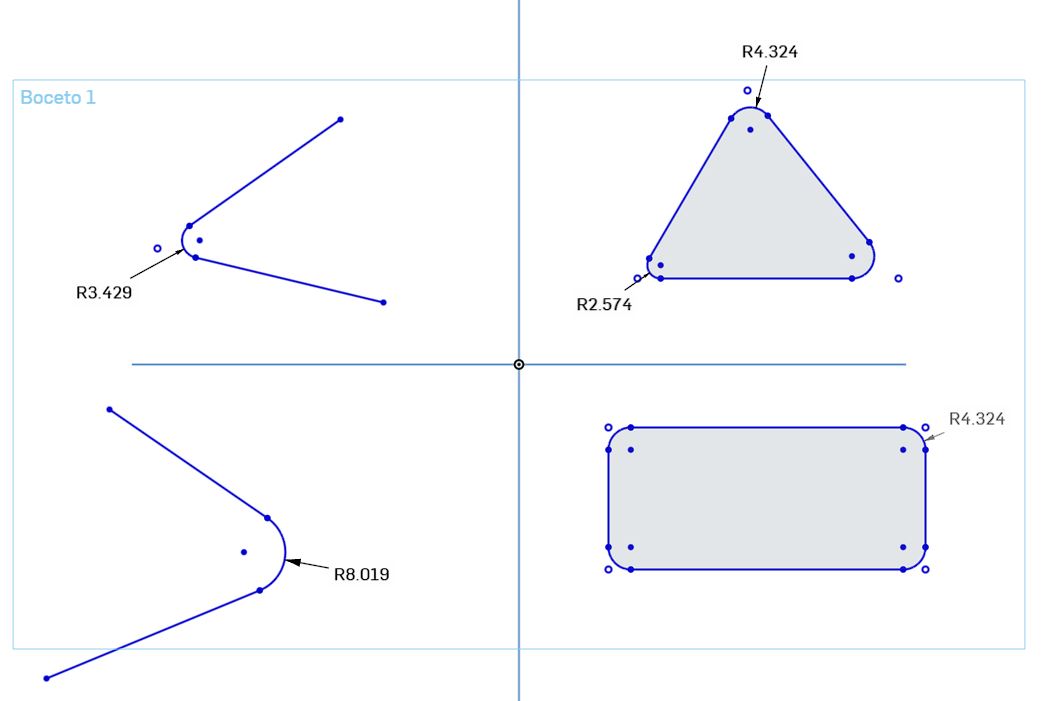

✅ Automáticamente aparecerá un arco unido a los dos segmentos y con las restricciones de tangencia y coincidencia creadas. Si movemos los nuevos puntos creados, veremos el arco y podremos cambiar los parámetros del redondeo. Para salir de la herramienta de redonde hay que hacer click con el botón izquierdo en cualquier parte del boceto donde no haya líneas ni puntos, o bien pulsar la tecla escape.

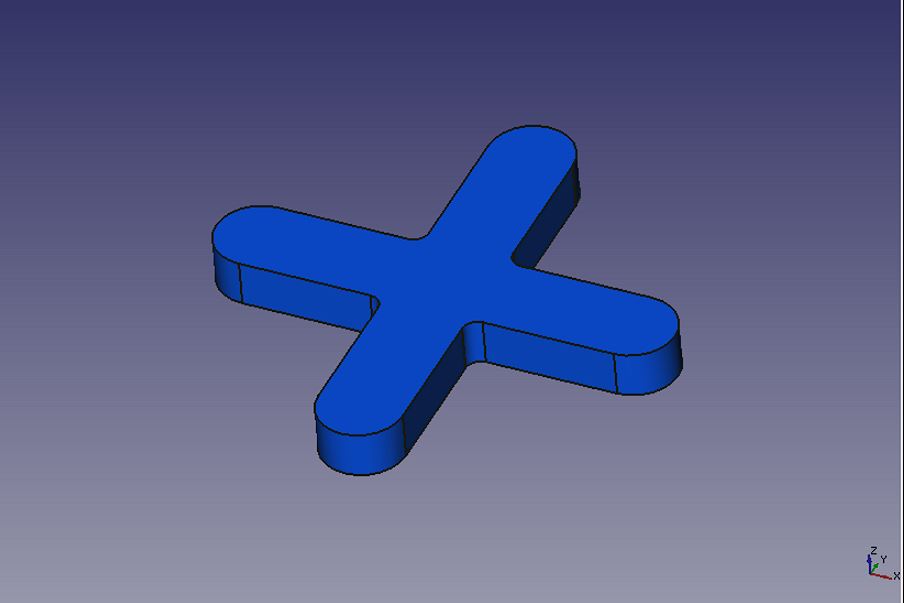

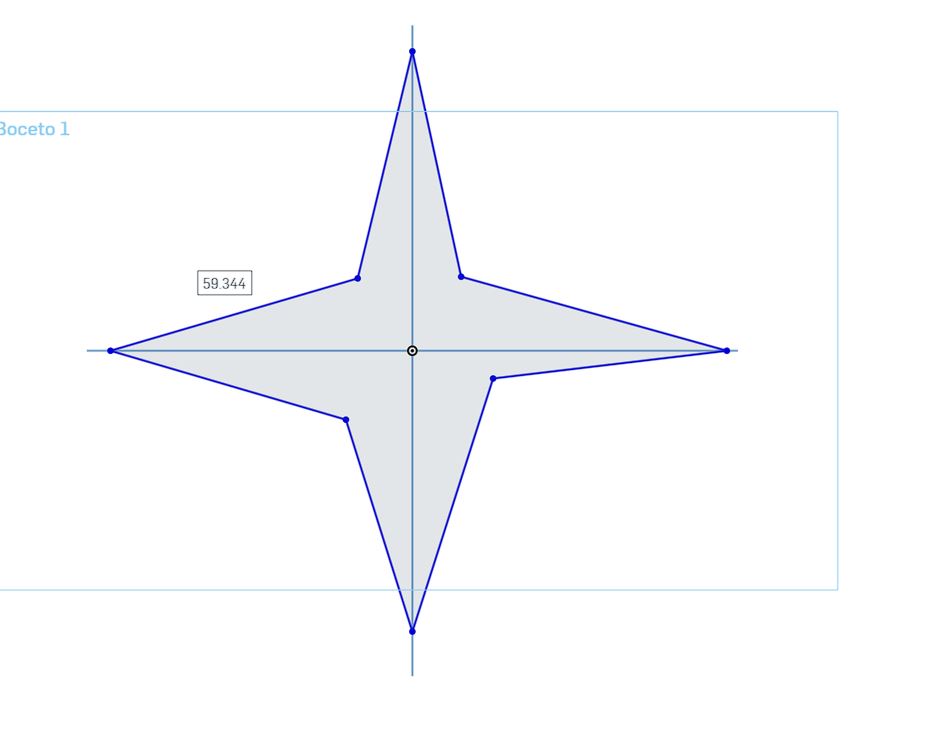

✅ Como ejemplo de aplicación vamos a diseñar una pieza con 4 brazos, similares a las que se usan en los servos. Comenzamos haciendo un boceto. Como tiene 4 brazos, creamos una estrella con 4 brazos. Redondeamos los extremos de los brazos usando la herramienta de redondeo

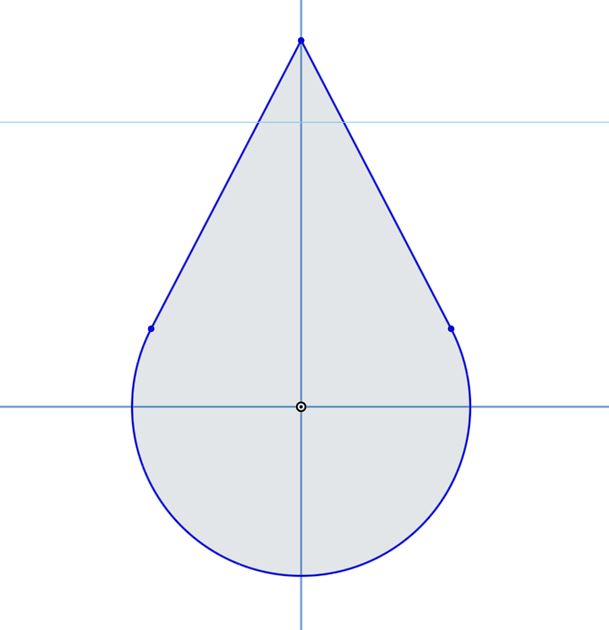

✅ El punto superior lo hacemos coincidente con el eje Y. Ahora aplicamos la herramienta de recorte para eliminar el arco de circunferencia que hay entre los dos segmentos tangentes.

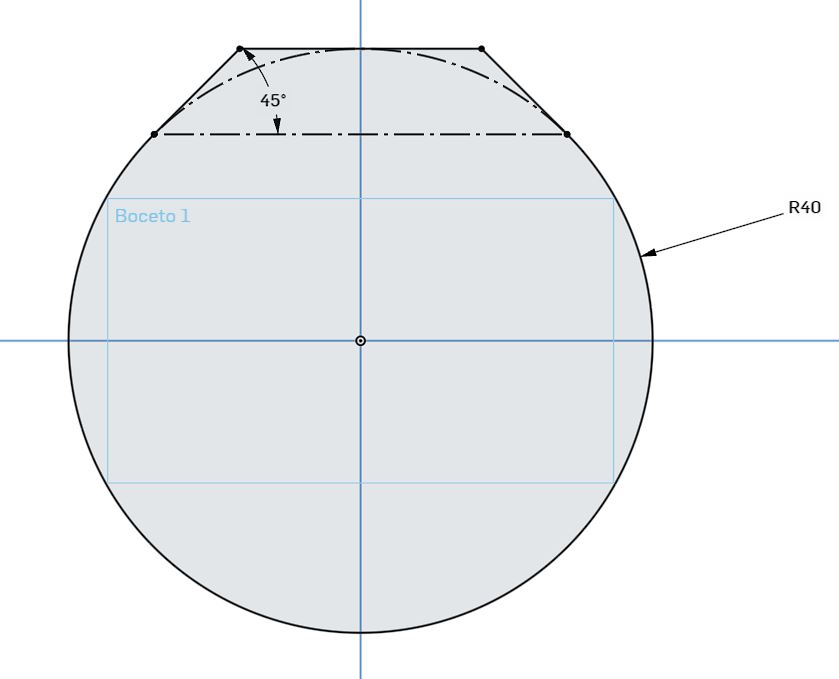

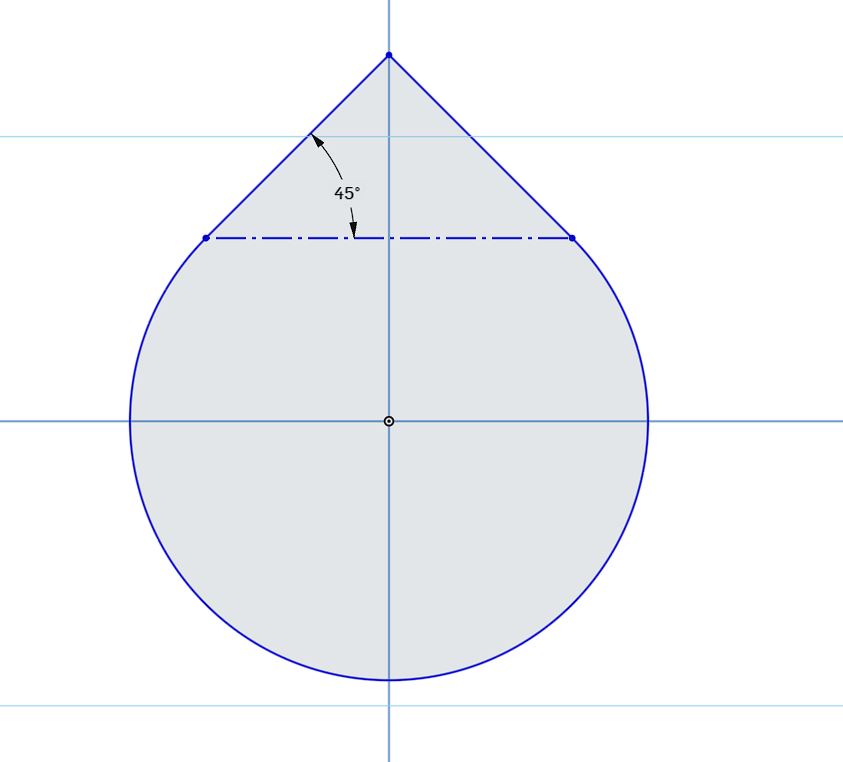

✅ Los segmentos tiene que formar un ángulo de 45 grados al menos, para que al imprimirse el taladro el plástico no se descuelgue. Para ello hacemos una línea auxiliar que una los dos puntos de los extremos tangentes. Luego el ángulo entre el segmento izquierdo y la línea auxiliar de 45 grados. Con esto tenemos ya terminada la forma del taladro Reprap clásico.

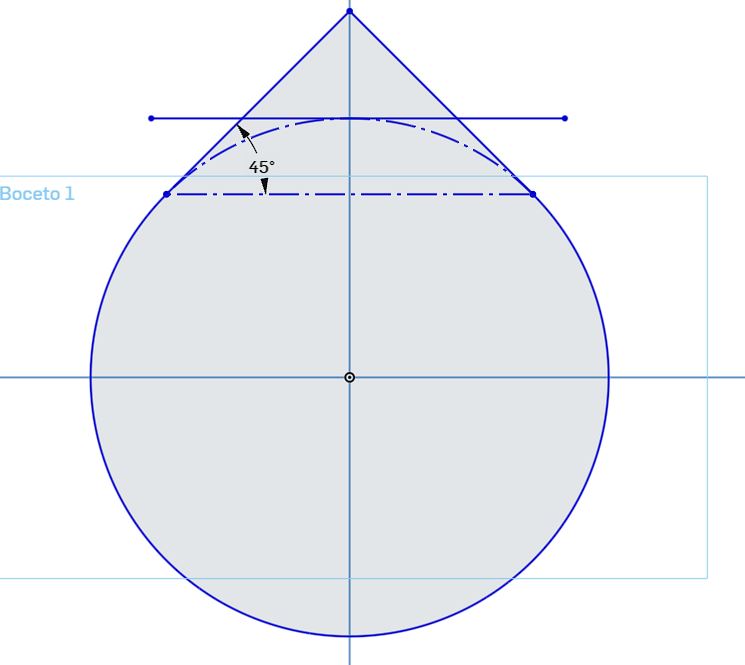

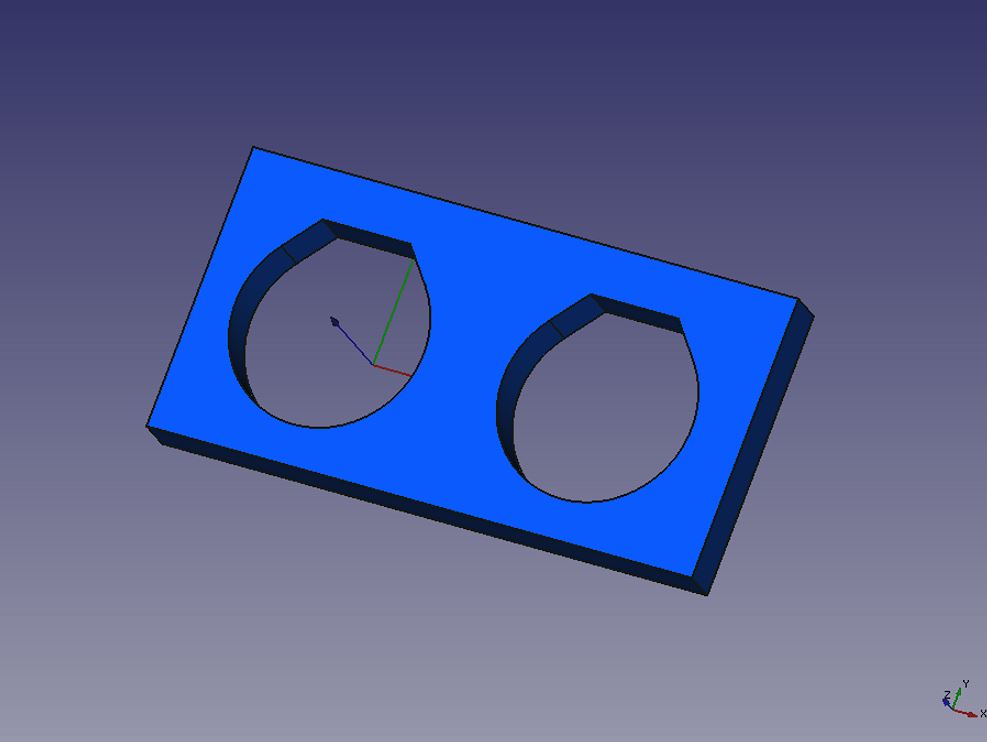

✅ Sin embargo, este taladro evolucionó y se comprobó que se podía reducir la altura total del taladro cortando la parte superior, sin perder calidad en su impresión. Tiramos un arco auxiliar entre los dos puntos de los extremos y colocamos una línea horizontal que sea tangente a este arco.

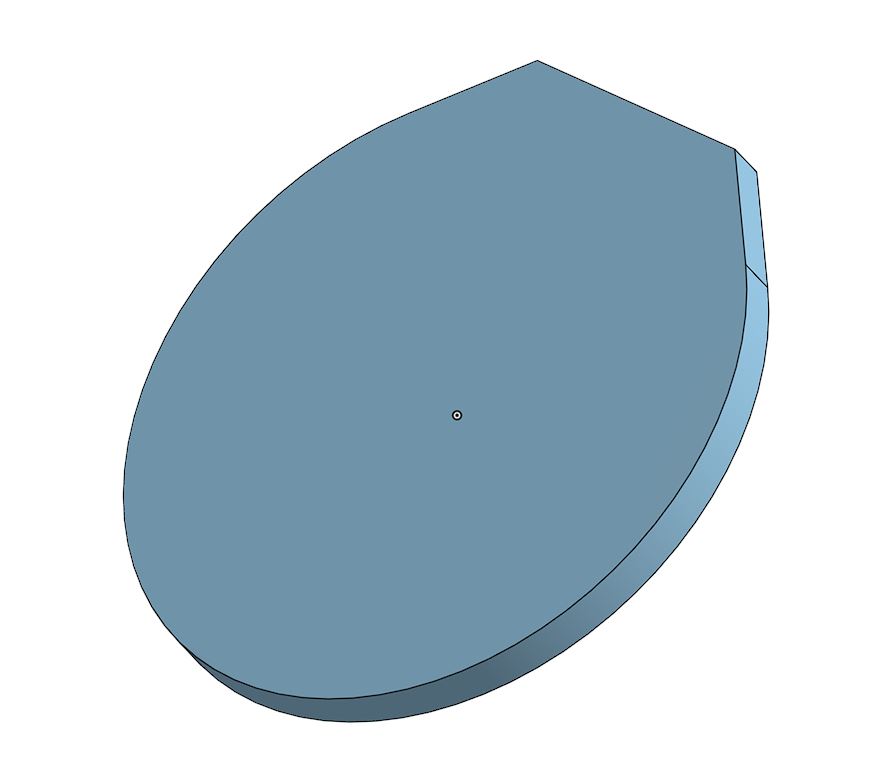

✅ Recortamos las líneas superiores y los extremos sobrantes. El nuevo taladro está listo. Sólo falta especificar el radio del taladro. Lo fijamos por ejemplo a 40mm.
