Conceptos nuevo: Recorte

➡️ Ingresamos a la Página de OnShape y hacemos clic en «SIGN IN». Ahí colocamos nuestra dirección de correo electrónico y contraseña.

Descripción

💡 Se muestra cómo realizar recortes en líneas y curvas. Es una operación muy común, que se usa mucho con las líneas auxiliares de los bocetos

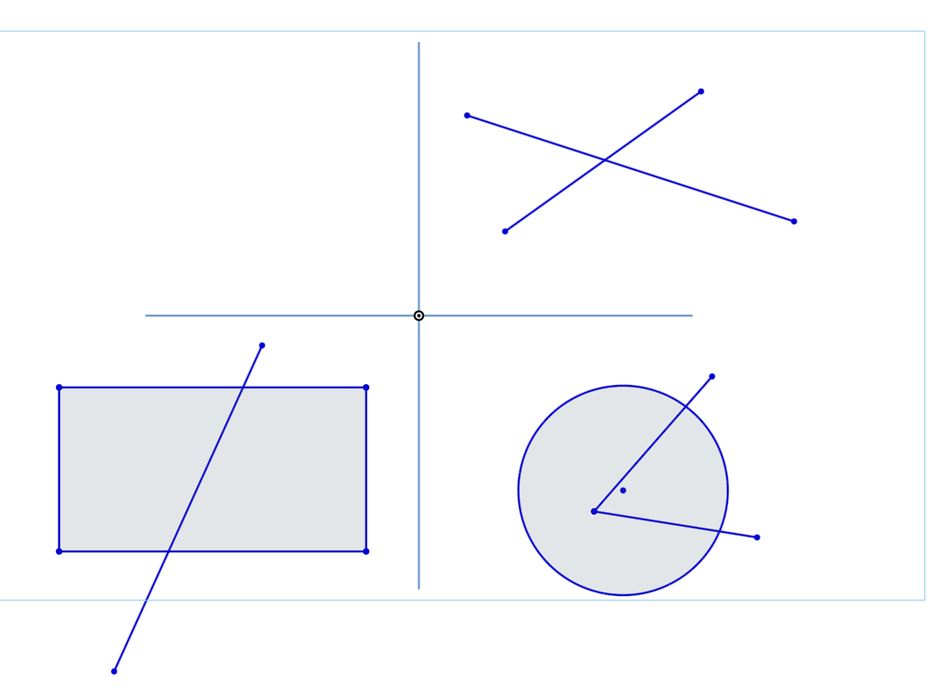

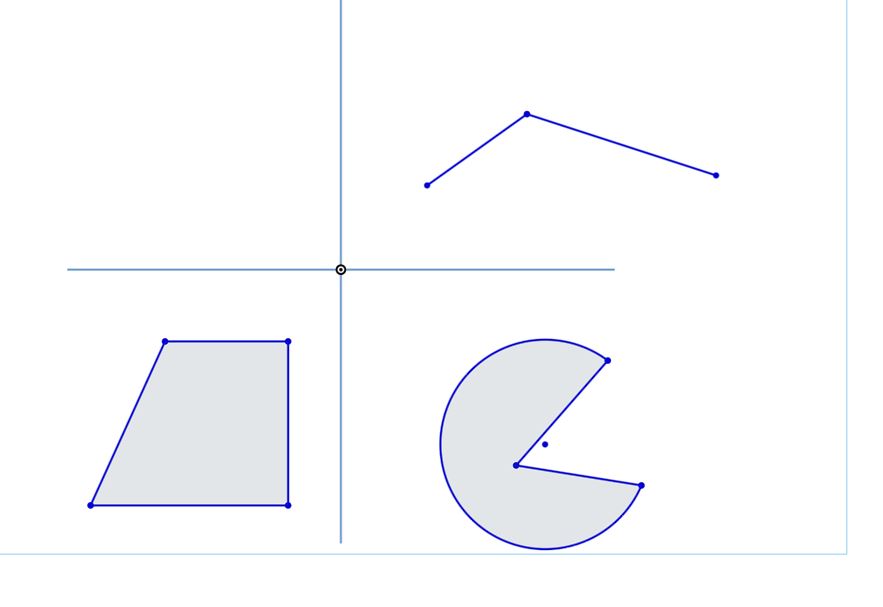

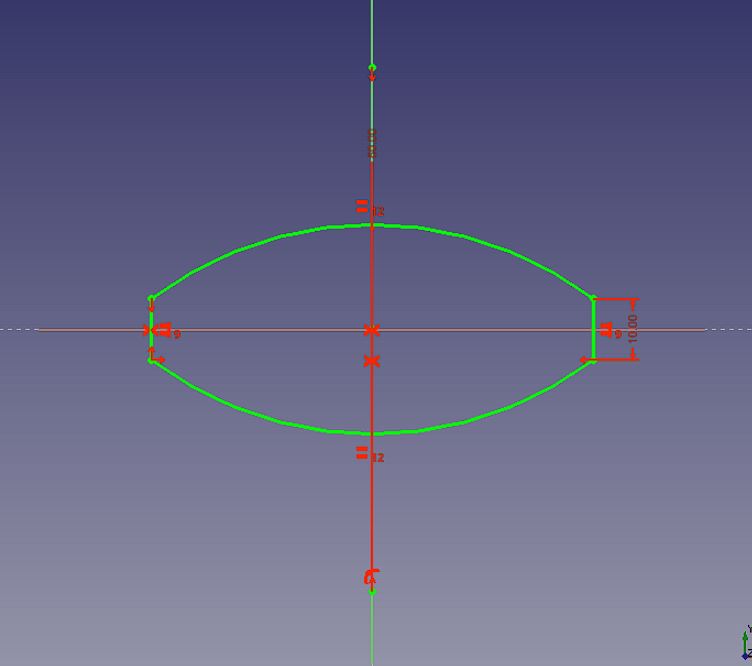

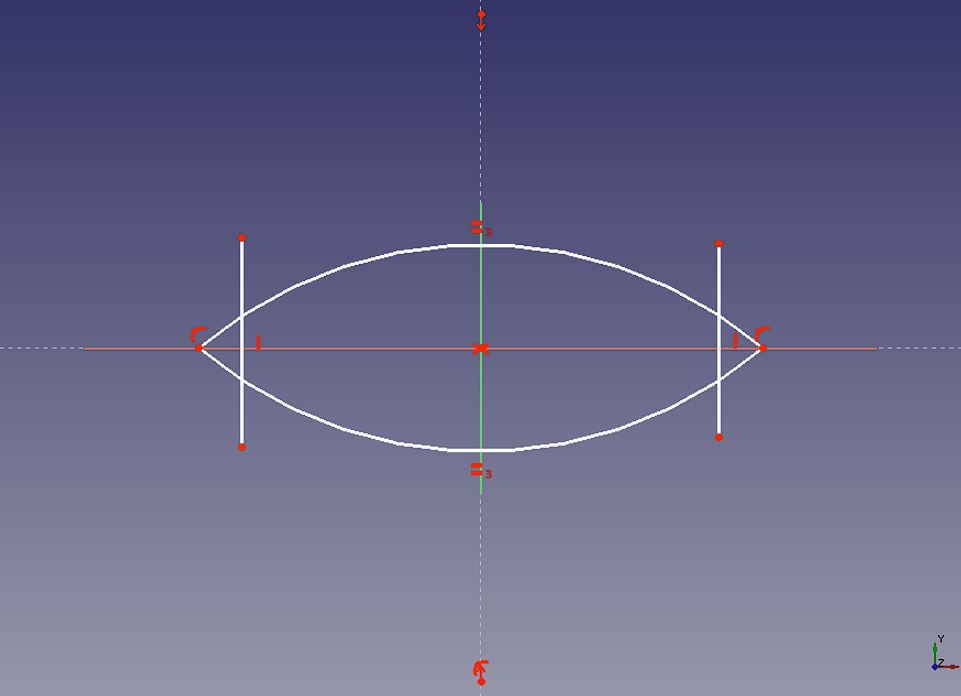

✅ Partimos de un boceto inicial para hacer pruebas de recortes. Seleccionamos la herramienta de recorte pinchando en su icono. Situamos el cursor sobre el segmento a recortar.

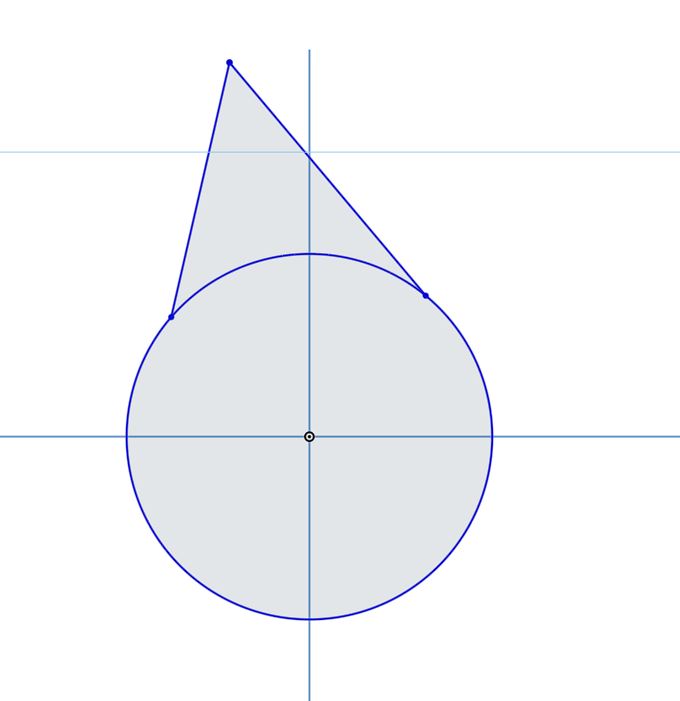

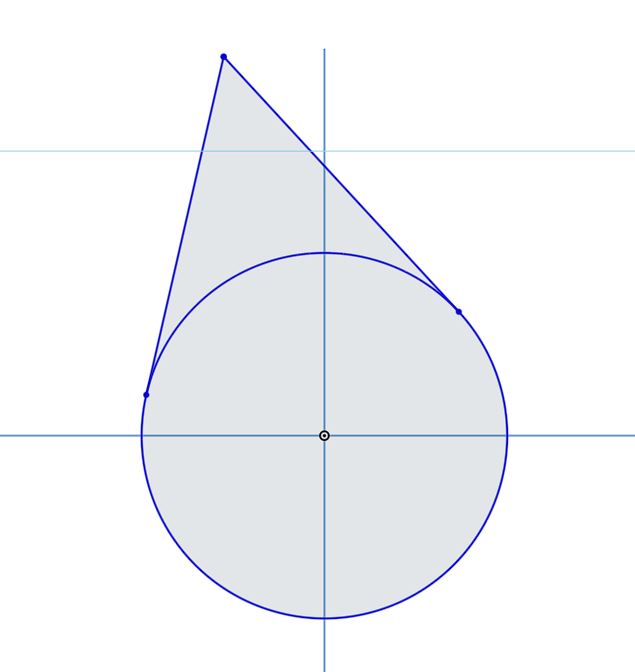

✅ Como ejemplo de aplicación de los recortes, vamos a hacer un taladro de tipo reprap, que es como una gota de agua con la parte superior recortada. Comenzamos haciendo un círculo con centro en el origen y colocando dos líneas unidas, en la parte superior del círculo

✅ Hacemos que los extremos de las líneas sean tangentes con la circunferencia, usando la restricción de tangencia.

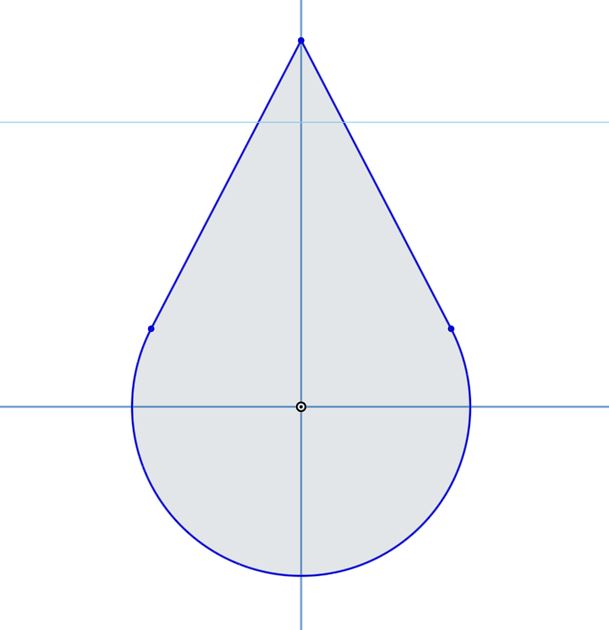

✅ El punto superior lo hacemos coincidente con el eje Y. Ahora aplicamos la herramienta de recorte para eliminar el arco de circunferencia que hay entre los dos segmentos tangentes.

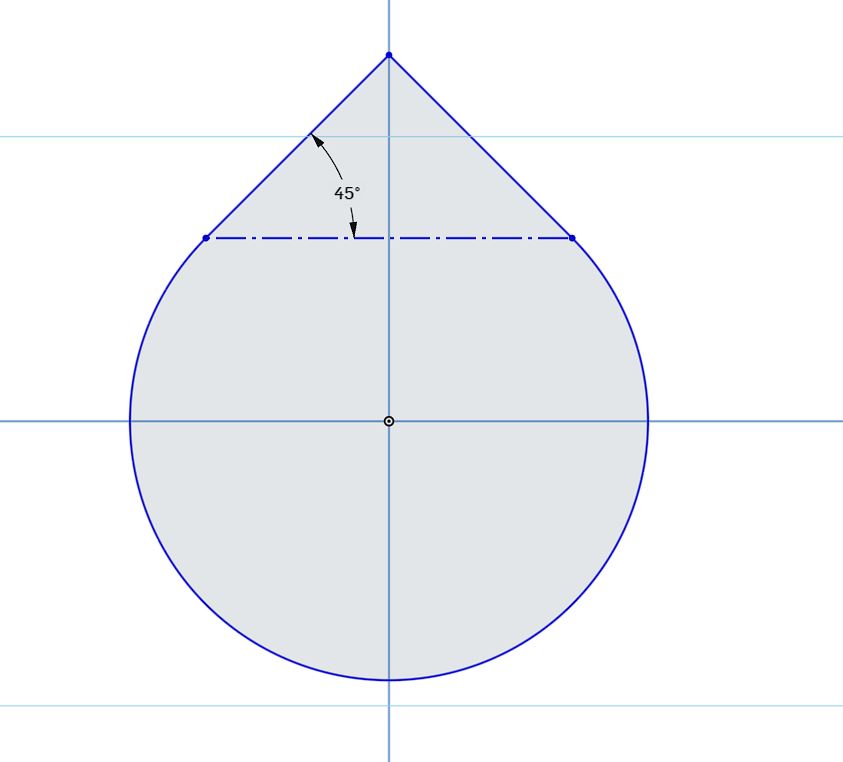

✅ Los segmentos tiene que formar un ángulo de 45 grados al menos, para que al imprimirse el taladro el plástico no se descuelgue. Para ello hacemos una línea auxiliar que una los dos puntos de los extremos tangentes. Luego el ángulo entre el segmento izquierdo y la línea auxiliar de 45 grados. Con esto tenemos ya terminada la forma del taladro Reprap clásico.

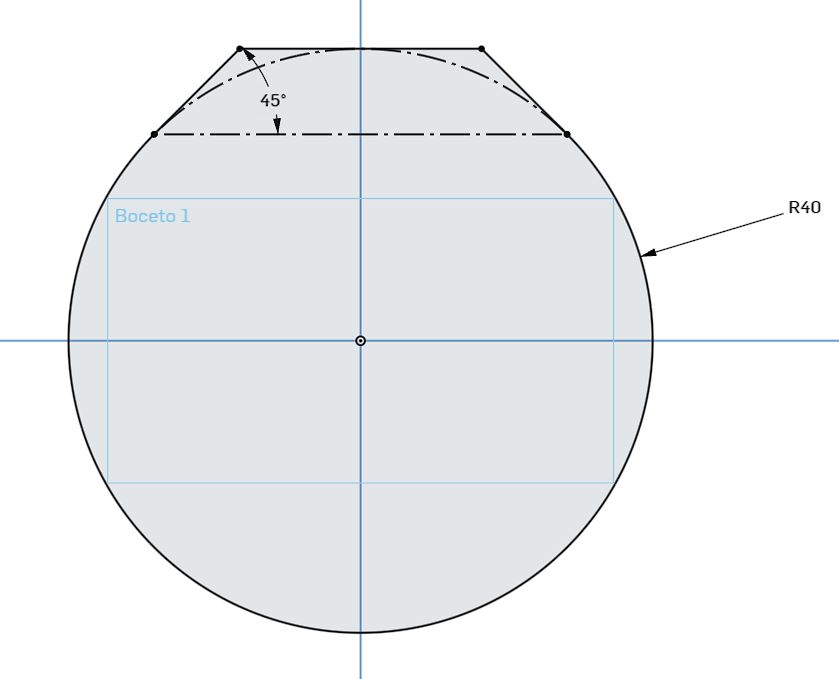

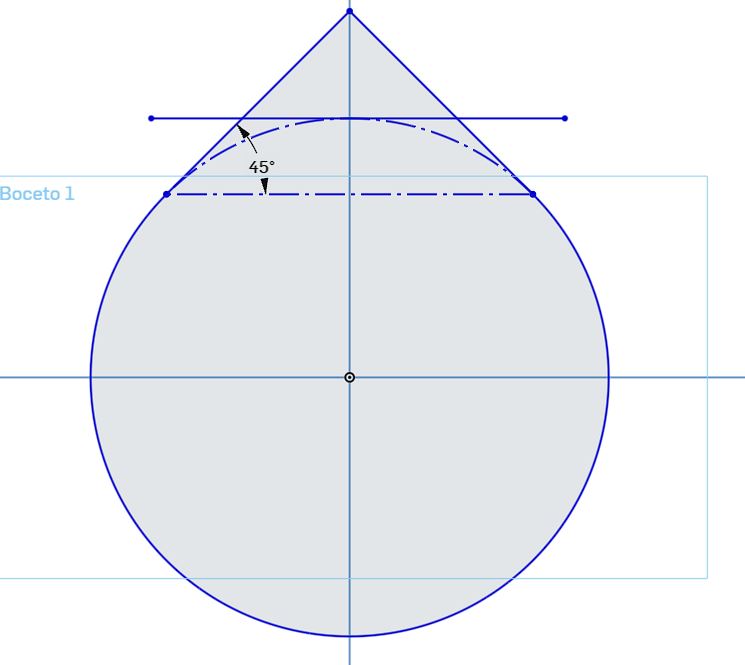

✅ Sin embargo, este taladro evolucionó y se comprobó que se podía reducir la altura total del taladro cortando la parte superior, sin perder calidad en su impresión. Tiramos un arco auxiliar entre los dos puntos de los extremos y colocamos una línea horizontal que sea tangente a este arco.

✅ Recortamos las líneas superiores y los extremos sobrantes. El nuevo taladro está listo. Sólo falta especificar el radio del taladro. Lo fijamos por ejemplo a 40mm.

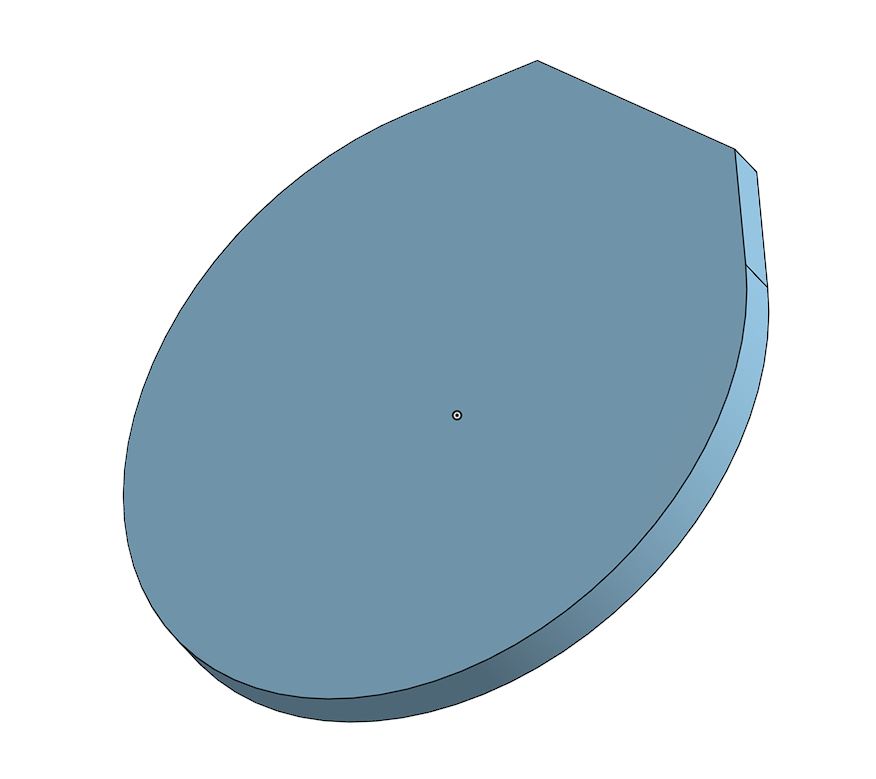

✅ Finalmente lo extruimos y ¡ya tenemos nuestra pieza para hacer taladros en superficies verticales!

.

¡Que comience la batalla, realiza los siguientes retos!

➡️ Reto 01: Piezas con taladros reprap

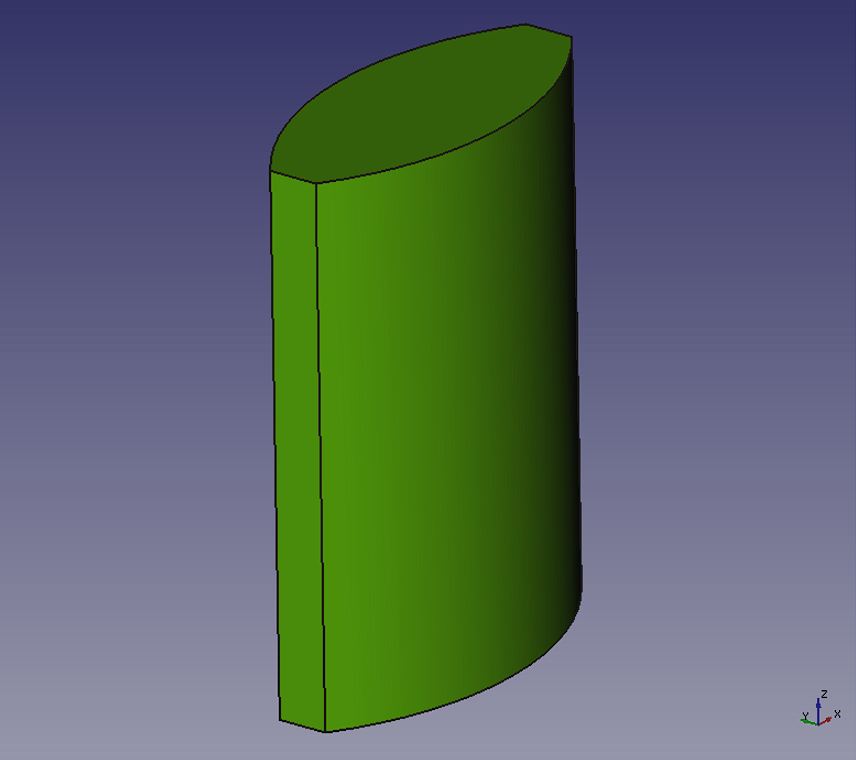

➡️ Reto 02: Modelo de bote

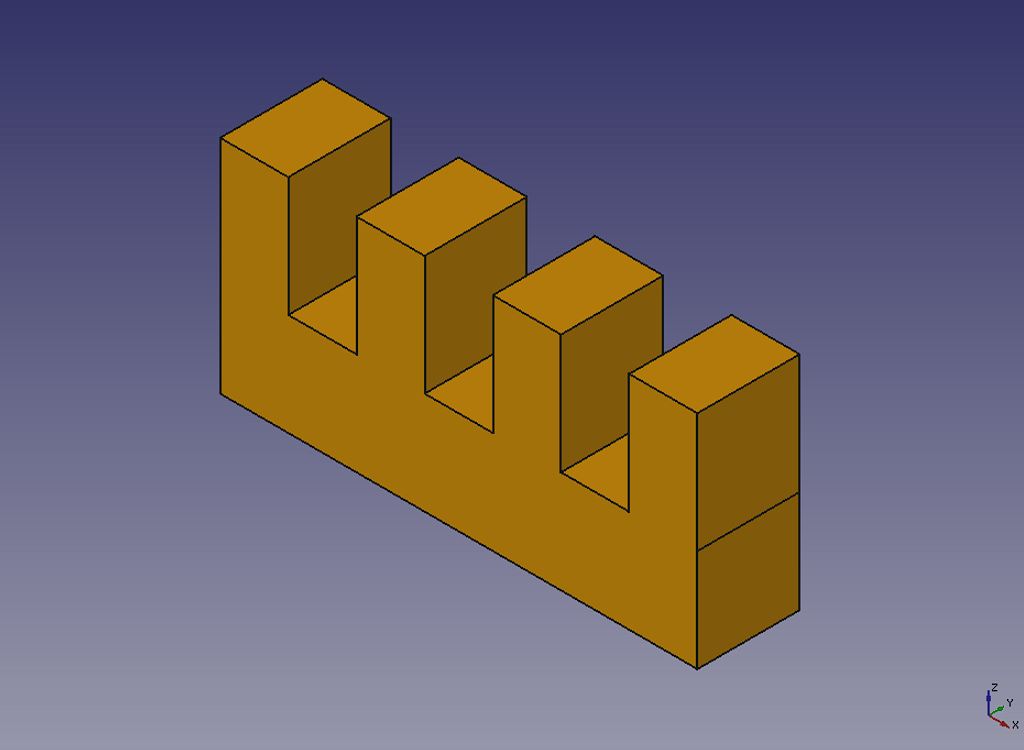

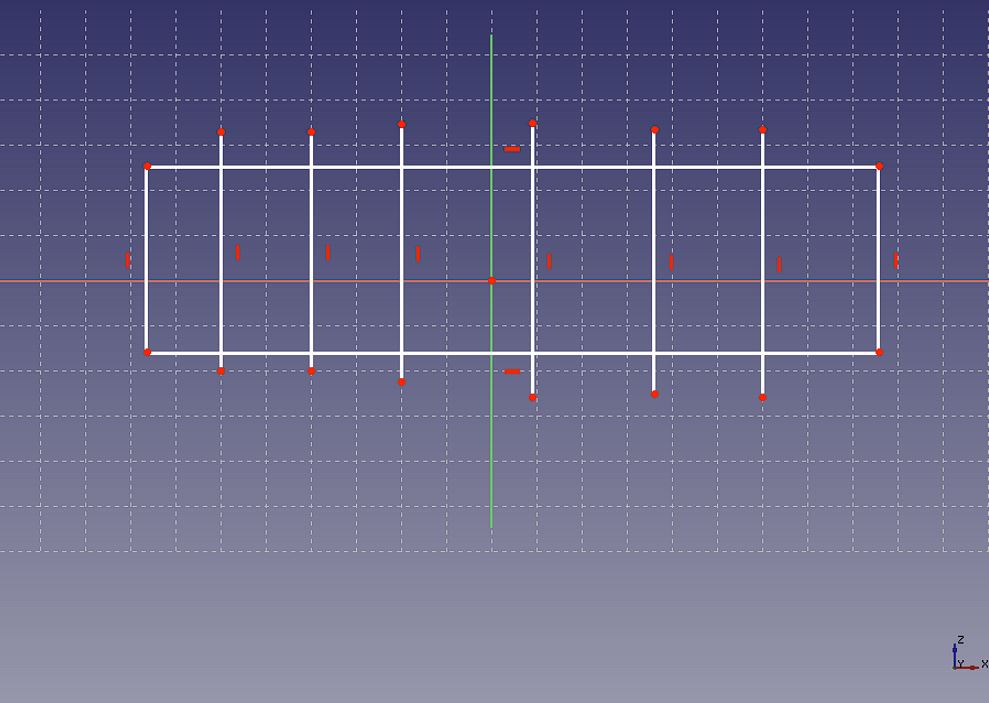

➡️ Reto 03: Almenas de castillo
