🧙♂️ Convierte un simple potenciómetro en el acelerador de una motocicleta electrónica. Controla el sonido de un parlante como si fuera el motor de una moto rugiendo. ¡Acelera sin moverte del banco!
💡 Este circuito genera un sonido similar al de un motor de motocicleta usando una combinación de transistores NPN y PNP, un potenciómetro y un parlante. Al girar el potenciómetro, se modifican las oscilaciones del sistema, simulando el rugido de un motor acelerando o desacelerando.
🔁 El capacitor se carga y descarga rápidamente, generando una señal sonora cuya frecuencia varía según la resistencia ajustada.
✅ Entender la complementariedad NPN/PNP en circuitos de audio.
✅ Controlar frecuencia de sonido con potenciómetro (tipo acelerador).
✅ Explorar el comportamiento dinámico de osciladores analógicos.
✅ 1 Batería de 9V
✅ 1 Potenciómetro de 100kΩ
✅ 1 Resistencia de 3.3kΩ
✅ 1 Resistencia de 47Ω
✅ 1 Capacitor electrolítico de 22μF
✅ 1 Transistor NPN 2N3904
✅ 1 Transistor PNP 2N3906
✅ 1 Mini parlante (LS1)

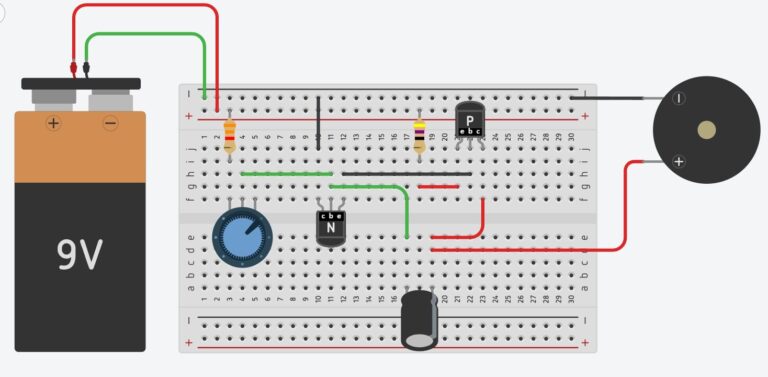

✅ Protoboard y cables jumper

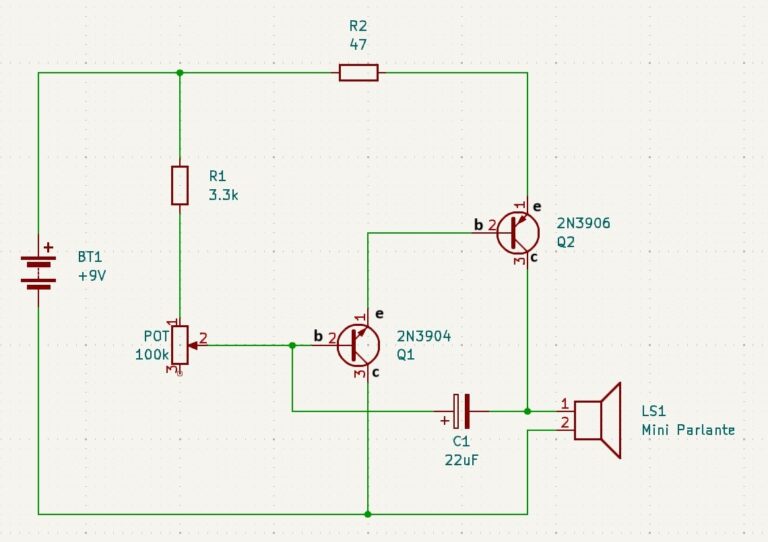

⚡ Diagrama
🔁 Al girar el potenciómetro: El circuito cambia la velocidad de carga/descarga del capacitor.
1️⃣POT al mínimo: Mínima corriente en Q1 → oscilaciones lentas → sonido grave (ralentí).
2️⃣ POT al máximo: Máxima corriente → oscilaciones rápidas → «acelerón» agudo.
| Concepto | Explicación |
|---|---|
| Oscilador | Circuito que genera señales sin señal externa. |
| Carga/descarga de capacitores | Acción que produce variación de voltaje con el tiempo. |
| Potenciómetro | Resistencia variable controlada manualmente |
| Sonido electrónico | Señales eléctricas oscilantes que un parlante convierte en sonido. |
🧠 Este laboratorio demuestra cómo usar componentes elementales para simular interactividad real, sin necesidad de circuitos integrados.
Controlar el sonido como si fuera un motor abre puertas a aplicaciones en simuladores, juguetes o alarmas.
¡Sigue explorando cómo la electrónica puede transformar tu creatividad en movimiento y sonido! 🏁
Recuerda: cada gran ingeniero comenzó con proyectos como este. Tu curiosidad y creatividad son las herramientas más importantes que tienes. ¡Sigue explorando, sigue preguntando y sigue construyendo el futuro!
