💰Recompensa: 10 bCoins y 10 Cristales de Conocimiento por cada proyecto, desafío o reto publicado en el MakerSpace💰
🧙♂️ ¡Un gemido electrónico que pondrá los pelos de punta! Aprende a generar sonidos misteriosos con transistores y un simple botón.
💡 Crearemos un generador de sonido tenebroso que se activa al presionar un botón. Usando dos transistores en configuración de oscilador, convertiremos corriente continua en un aterrador ¡RIP!
🔁 El capacitor carga y descarga rápidamente, haciendo oscilar la corriente y generando vibraciones en el parlante.
✅ Entender cómo los transistores pueden generar oscilaciones.
✅ Activar un circuito mediante pulsador (botón).
✅ Explorar el efecto de capacitores en la frecuencia del tono.
✅ 1 Batería de 9V
✅ 1 Botón
✅ 1 Resistencia de 100kΩ
✅ 1 Capacitor cerámico (C1 = 104 o 100nF)
✅ 1 Transistor NPN 2N3904
✅ 1 Transistor PNP 2N3906
✅ 1 Mini parlante (LS1)

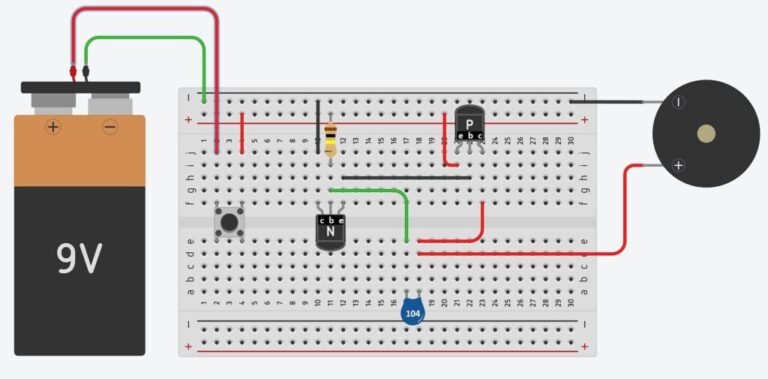

✅ Protoboard y cables jumper

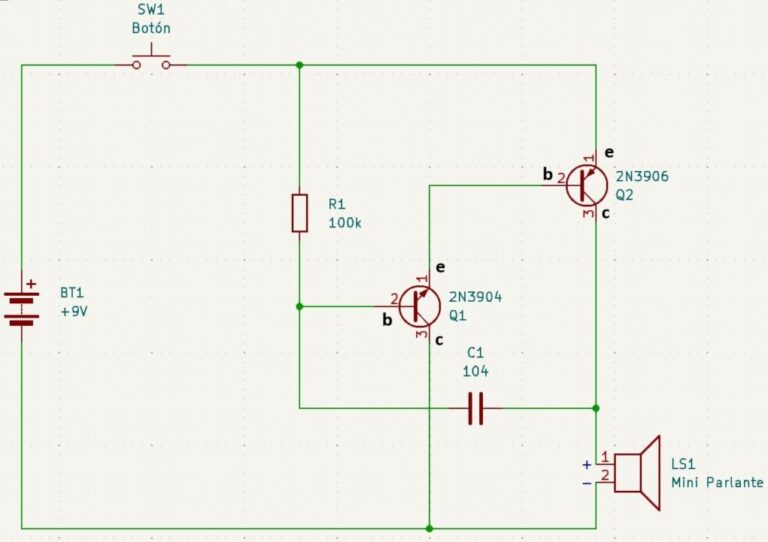

⚡ Diagrama
🔁 Al presionar el botón:
1️⃣ Los transistores entran en retroalimentación positiva, alternando rápidamente su estado.
2️⃣ El capacitor C1 carga y descarga constantemente, generando oscilaciones de voltaje.
3️⃣ Estas oscilaciones se convierten en vibraciones eléctricas que el parlante traduce en un sonido espeluznante.
4️⃣ Al soltar el botón, todo se detiene… y vuelve el silencio. 👻
🧪 El tono del sonido depende del valor del capacitor y la resistencia. Puedes experimentar con otros valores para cambiar el efecto sonoro.
| Concepto | Explicación |
|---|---|
| Oscilador | Circuito que cambia de estado constantemente sin necesidad de una señal externa. |
| Carga/descarga de capacitores | Acción que produce variación de voltaje con el tiempo. |
| Sonido electrónico | Vibraciones eléctricas rápidas que el parlante convierte en ondas sonoras. |
🧠 Has construido un circuito capaz de generar sonido sin circuitos integrados. Este principio se usa en alarmas, juguetes, timbres y sistemas de aviso.
¡Un paso más hacia circuitos interactivos y divertidos! 🧟♂️
Recuerda: cada gran ingeniero comenzó con proyectos como este. Tu curiosidad y creatividad son las herramientas más importantes que tienes. ¡Sigue explorando, sigue preguntando y sigue construyendo el futuro!
