🧙♂️ ¡Convierte el sonido en luz! Un espectáculo visual donde los LEDs bailan al ritmo de la música. A más volumen… ¡Más LEDs encendidos! 🔊
💡 Construiremos un visualizador de audio de 3 niveles que enciende LEDs (rojo/amarillo/verde) según la intensidad del sonido captado por un micrófono. Ideal para entender amplificación de señales analógicas. ¡Es como tener un ecualizador en vivo, hecho por ti mismo!
✅ Comprender cómo detectar sonido con un micrófono.
✅ Utilizar un transistor como amplificador de señal de audio.
✅ Visualizar variaciones de sonido a través de LEDs.
✅ Estimular el aprendizaje mediante proyectos interactivos y creativos.

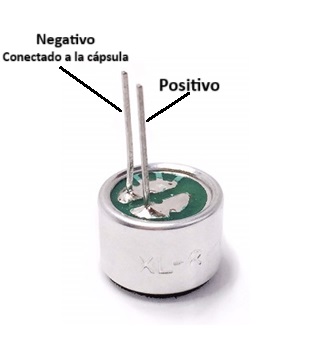

💡 Un micrófono es como un oído electrónico, pero en lugar de escuchar, transforma las ondas sonoras en señales eléctricas que pueden ser grabadas, amplificadas o transmitidas.
✅ 1 Batería de 9V
✅ 1 Potenciómetro de 100kΩ
✅ 1 Resistencia de 1kΩ
✅ 1 Resistencia de 220Ω
✅ 1 Transistor NPN 2N3904
✅ 1 Micrófono electret (MK1)
✅ 3 LEDs (Rojo, Amarillo y Verde)

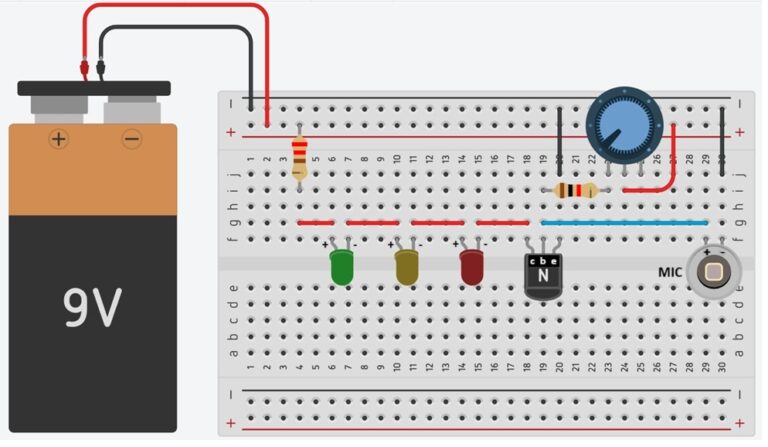

✅ Protoboard y cables jumper

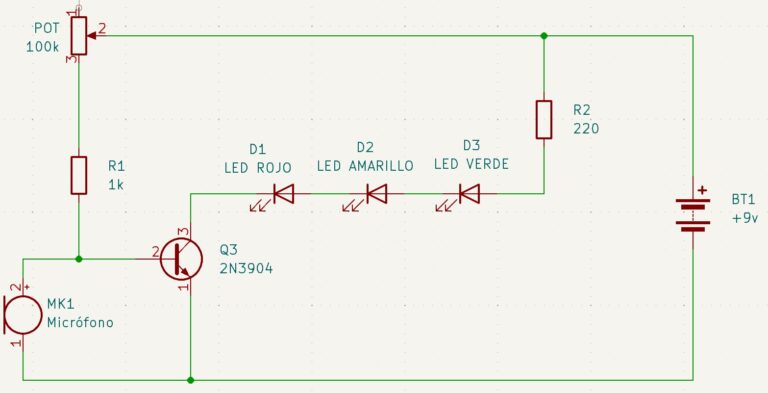

⚡ Diagrama
1️⃣ El micrófono detecta las vibraciones del sonido ambiente.
2️⃣ Esa señal débil se amplifica gracias al transistor 2N3904.
3️⃣ A medida que el volumen de la música aumenta, el transistor permite que más corriente fluya, encendiendo el LED rojo, amarillo y verde.
4️⃣ El potenciómetro ajusta la sensibilidad del circuito: con él puedes decidir qué tan fuerte debes colocar la música para encender los LEDs.
| Concepto | Explicación |
|---|---|
| Micrófono | Convierte sonido en pequeñas señales eléctricas. |
| Amplificación con transistor | Permite aumentar señales débiles (como la del micrófono). |
| Voltaje en LEDs | Cada LED «roba» aproximadamente 2V, permitiendo activación escalonada. |
| Potenciómetro | Junto a la resistencia de 1k definen la sensibilidad del micrófono. |
🧠 Has construido un ecualizador visual básico. Este principio es usado en parlantes Bluetooth, sistemas de audio profesionales y efectos visuales para espectáculos.
¡Tú también puedes hacer que la música se vea! 🎶
Recuerda: cada gran ingeniero comenzó con proyectos como este. Tu curiosidad y creatividad son las herramientas más importantes que tienes. ¡Sigue explorando, sigue preguntando y sigue construyendo el futuro!
