🧙♂️ Gira el potenciómetro y ajusta la intensidad de tu LED. ¡Control total como un DJ de la luz!
💡 En este laboratorio vamos a controlar el brillo de un LED utilizando un potenciómetro y un transistor como amplificador.
💡 Imagina que eres un DJ y el potenciómetro es tu perilla de volumen… Pero en lugar de música, ¡estás controlando la luz!
El potenciómetro envía una corriente variable que le dice al transistor la cantidad de corriente que permite que fluya por el LED. Cuanto más giras el potenciómetro, más corriente fluye, y más brilla el LED.
✅ Aprender cómo el transistor puede amplificar o controlar una señal analógica.
✅ Controlar la intensidad de un LED mediante una señal variable.
✅ Observar cómo un componente físico afecta una salida visible.
✅ 1 Batería de 9V
✅ 1 LED
✅ 1 Resistencia de 470Ω
✅ 1 Resistencia de 4.7kΩ
✅ 1 Potenciómetro (10kΩ sugerido)
✅ 1 Transistor NPN 2N3904
✅ Protoboard y cables jumper

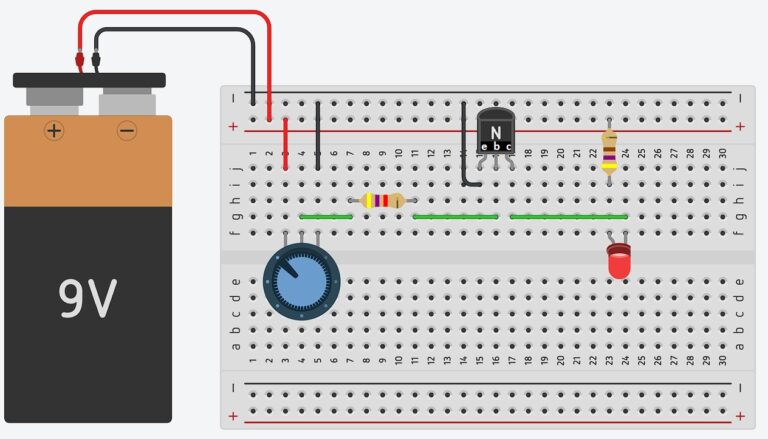

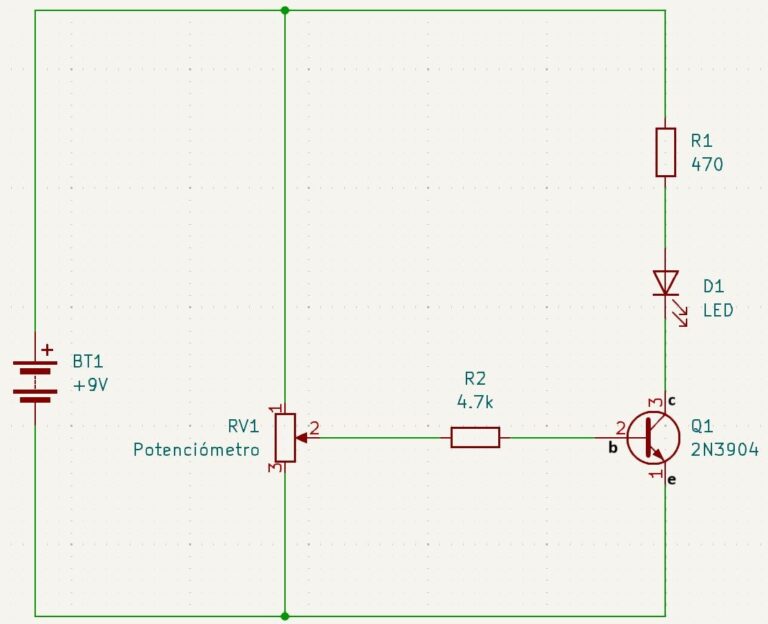

⚡ Diagrama
🔁 El potenciómetro funciona como un control de corriente. Dependiendo de cuánto lo gires, entrega más o menos corriente a la base del transisto
1️⃣A más corriente en la base, el transistor se «abre» más, permitiendo que más corriente fluya hacia el LED → el LED brilla con más intensidad.
2️⃣ Si la corriente en la base es bajo, el transistor deja pasar menos corriente → el LED se ve más tenue o incluso se apaga.
| Concepto | Explicación |
|---|---|
| Potenciómetro | Es una resistencia variable. Controla la cantidad de corriente que puede pasar. |
| Transistor NPN | Permite el paso de corriente desde el colector al emisor, cuando la base recibe suficiente corriente. |
| Entrada analógica | Una señal que varía de forma continua (no solo encendido/apagado). |
| Amplificación | El transistor amplifica una señal débil (de la base) para controlar una corriente mayor (LED). |
🧠 Has aprendido a controlar un LED de forma continua, no solo encendiéndolo o apagándolo, sino regulando su brillo. ✨ Esto es clave para sistemas que requieren ajustes finos, como:
🔸 Equipos de audio con potenciómetros de volumen.
🔸 Luces de escenario con atenuadores.
🔸 Lámparas de noche ajustables.
¡Estás dominando el arte de controlar señales electrónicas! ⚙️🔦
Recuerda: cada gran ingeniero comenzó con proyectos como este. Tu curiosidad y creatividad son las herramientas más importantes que tienes. ¡Sigue explorando, sigue preguntando y sigue construyendo el futuro!
