🧙♂️ ¿Y si una lámpara pudiera decidir cuándo encenderse… sin que la toques?
💡En este laboratorio crearás una luz automática sensible a la oscuridad. Usaremos una fotorresistencia (LDR) para detectar cuánta luz hay en el ambiente. Cuando se hace de noche… ¡el LED se enciende solo!
💡 Este circuito funciona como una lámpara inteligente: detecta la luz del ambiente y enciende el LED solo cuando hay oscuridad. Lo logra usando un transistor como interruptor junto al LDR y una resistencia.
El LED se comporta como una luz automática, como las que se encienden en la calle al anochecer o en las luces nocturnas para niños. 🌃
✅ Comprender cómo se puede detectar luz con un LDR.
✅ Usar un transistor como interruptor automático.
✅ Comprender cómo un circuito responde a cambios en el ambiente.
✅ Aplicar el concepto de automatización sin intervención humana.
✅ 1 Batería de 9V
✅ 1 LED
✅ 1 Resistencia de 100kΩ
✅ 1 Resistencia de 470Ω
✅ 1 Fotorresistencia (LDR)
✅ 1 Transistor NPN 2N3904
✅ Protoboard y cables jumper

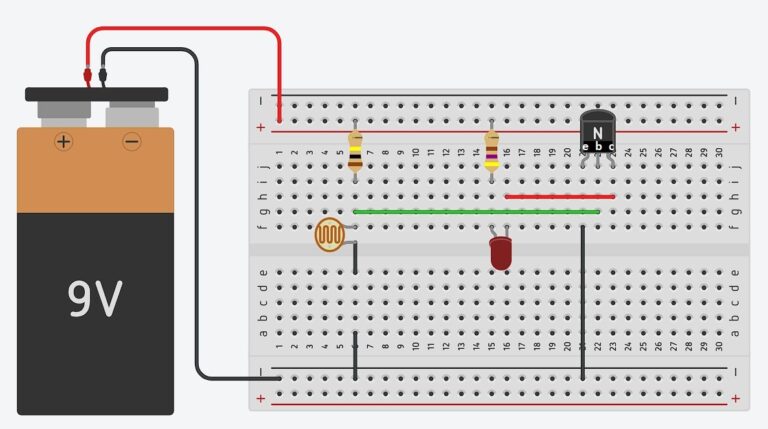

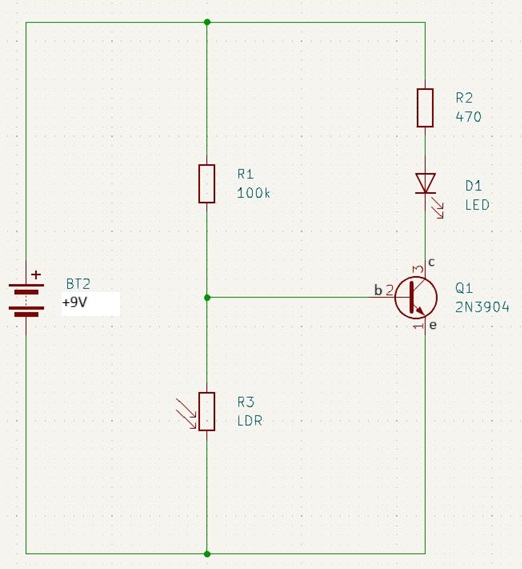

⚡ Diagrama
1️⃣ Con luz ambiental: Baja resistencia en el LDR → corriente pasa por 100kΩ y LDR → no llega suficiente corriente a la base → LED apagado.
2️⃣ En oscuridad: Alta resistencia en el LDR → corriente se redirige a la base del transistor → transistor se activa → LED encendido.
| Concepto | Explicación |
|---|---|
| Fotorresistencia (LDR) | Resistencia que disminuye con la luz y aumenta en la oscuridad. |
| Transistor NPN (2N3904) | Actúa como un «interruptor automático» controlado por luz. |
| Automatización | Sistema que actúa por sí solo según las condiciones del entorno. |
🧠 ¿Te diste cuenta? ¡Has construido una luz que piensa sola! No necesita botones, ni sensores complicados. Solo con detectar la luz del entorno, responde automáticamente. Así funcionan sistemas reales como:
🏡 Luces de jardín automáticas
💡 Lámparas nocturnas
🔌 Dispositivos que ahorran energía apagándose de día
¡Ahora imagina todo lo que podrías automatizar con tus conocimientos! 🤯
Recuerda: cada gran ingeniero comenzó con proyectos como este. Tu curiosidad y creatividad son las herramientas más importantes que tienes. ¡Sigue explorando, sigue preguntando y sigue construyendo el futuro!
