🧙♂️ ¿Y si pudieras proteger tus secretos con una alarma que se activa al abrir una caja?
💡En este laboratorio, aprenderás a construir un sistema de alarma sensible a la luz, ideal para detectar si alguien ha abierto tu caja o cajón. ¡Perfecto para convertirte en un joven agente secreto electrónico!
💡 Este proyecto consiste en un sensor de intrusión basado en luz (LDR). Cuando alguien abre la caja, entra luz y la resistencia del LDR disminuye, activando un transistor que enciende un buzzer 🔊. Así, el circuito detecta la “intrusión” y hace sonar la alarma.
Es una manera divertida de aprender cómo la luz puede controlar dispositivos electrónicos, como alarmas o robots sensibles al entorno.
✅ Comprender cómo funciona una fotorresistencia (LDR).
✅ Usar un transistor como interruptor controlado por luz.
✅ Interpretar y construir un circuito de seguridad.
✅ Aplicar circuitos de detección a escenarios reales.
✅ 1 Batería de 9V
✅ 1 Buzzer activo
✅ 1 Transistor NPN 2N3904
✅ 1 Fotorresistencia (LDR)
✅ 1 Resistencia de 1kΩ
✅ 1 Resistencia de 100Ω
✅ Protoboard y cables jumper
✅ Linterna

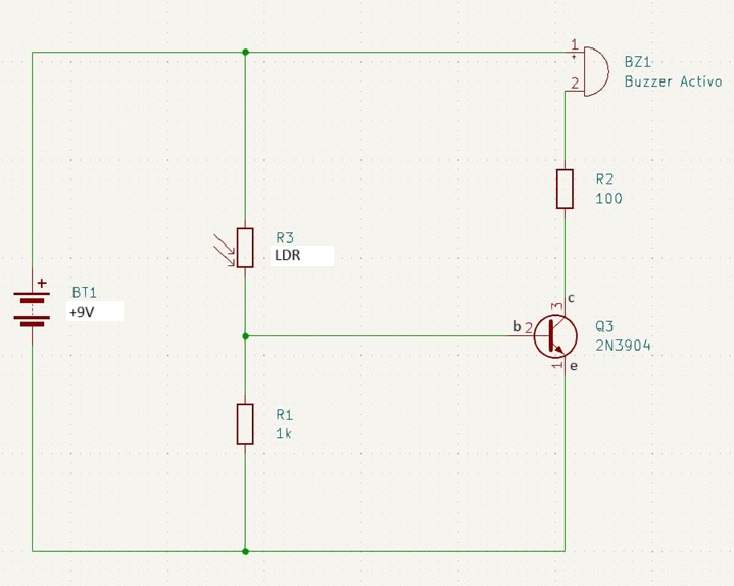

⚡ Diagrama

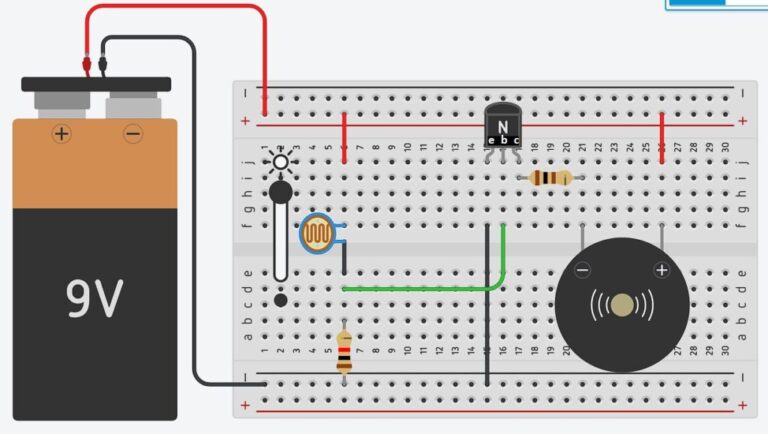

1️⃣ Caja cerrada (oscuridad): No entra luz → el LDR tiene alta resistencia → el transistor no se activa → el buzzer permanece apagado.
2️⃣ Caja abierta (luz de linterna): Entra luz → el LDR baja su resistencia → corriente fluye a la base del transistor → el transistor se activa → el buzzer se enciende y suena la alarma.
| Concepto | Explicación |
|---|---|
| Fotorresistencia (LDR) | Resistencia que varía con la intensidad lumínica. Mayor luz, menor resistencia o menor luz, mayor resistencia. |
| Transistor NPN (2N3904) | Actúa como interruptor controlado por corriente. |
| Buzzer activo | Emite sonido cuando recibe corriente (solo necesita un voltaje de 5V para funcionar). |
🧠 En este laboratorio aprendiste que la luz puede ser una clave secreta. Cuando entra luz en tu caja, se dispara una alarma automática. Así es como funcionan sensores en casas, vitrinas, robots o incluso en museos. La electrónica no solo sirve para luces y motores, ¡también puede ayudarte a proteger tus cosas! 🔒 Sigue explorando, inventando y construyendo tu futuro inteligente.
Recuerda: cada gran ingeniero comenzó con proyectos como este. Tu curiosidad y creatividad son las herramientas más importantes que tienes. ¡Sigue explorando, sigue preguntando y sigue construyendo el futuro!
