LABORATORIO 03 – Maceta Inteligente

💰Recompensa: 10 bCoins y 10 Cristales de Conocimiento por cada proyecto, desafío o reto publicado en el MakerSpace💰

🧙‍♂️ ¿Puede una planta pedir agua con luz? ¡Construyamos un sensor de humedad mágico!

💡En este laboratorio, aprenderás cómo detectar la humedad de la tierra usando un transistor como interruptor inteligente. Usarás componentes simples para construir un sistema que convierte tu planta en una planta parlante… ¡con luces!

🚀 3.1 Descripción del Proyecto

💡 Usaremos dos cables insertados en la tierra como sensores de humedad. Estos cables enviarán una pequeña corriente al transistor 2N3904. Si la tierra está húmeda, esta corriente activará el transistor y encenderá un LED.
Así sabrás cuándo tu planta está bien hidratada o necesita que la riegues. Es el primer paso hacia sistemas más complejos de monitoreo ambiental o automatización en agricultura.

🎯 3.2 Objetivos del Laboratorio

✅ Comprender cómo se comporta el suelo como conductor eléctrico.

✅ Detectar humedad del suelo utilizando materiales simples.

✅ Comprender cómo el transistor puede actuar como interruptor activado por la conductividad de la tierra.

✅ Aplicar el conocimiento de transistores en un contexto real (sensor ambiental).

📋 3.3 Materiales Necesarios

✅ 1 Batería de 9V

✅ 1 LED (rojo o verde)

✅ 1 Resistencia de 100 Ω

✅ 1 Resistencia de 100 kΩ

✅ 1 Transistor NPN 2N3904

✅ 2 cables largos (como electrodos para la maceta)

✅ 1 maceta con tierra (seca y húmeda para pruebas)

✅ Protoboard y cables jumper

⚡ 3.4 Circuito a Construir

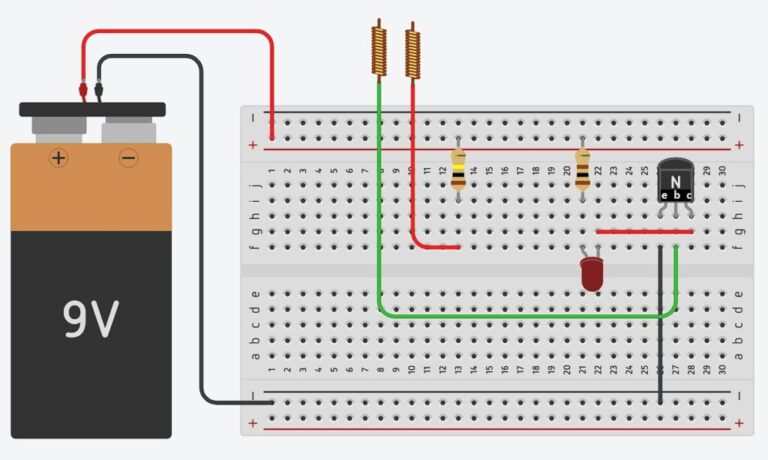

⚡ Diagrama

🐣 MiniMakers:

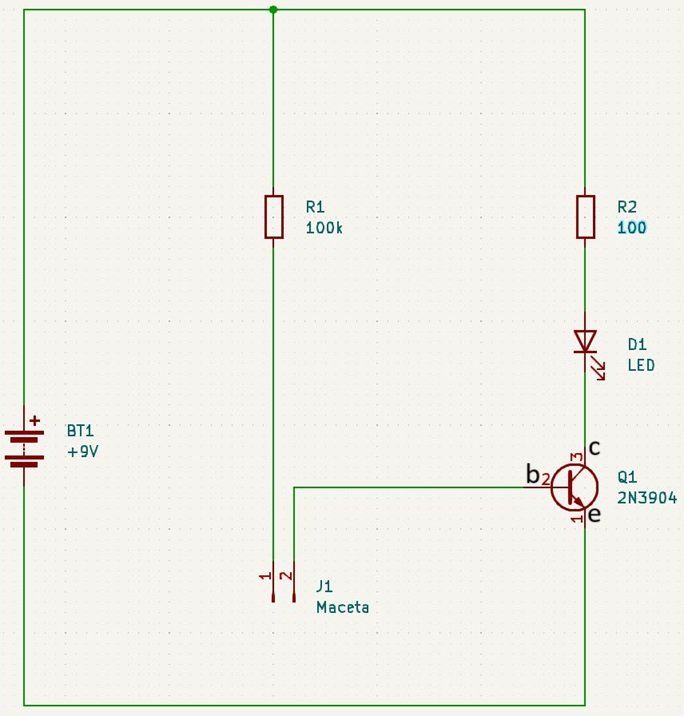

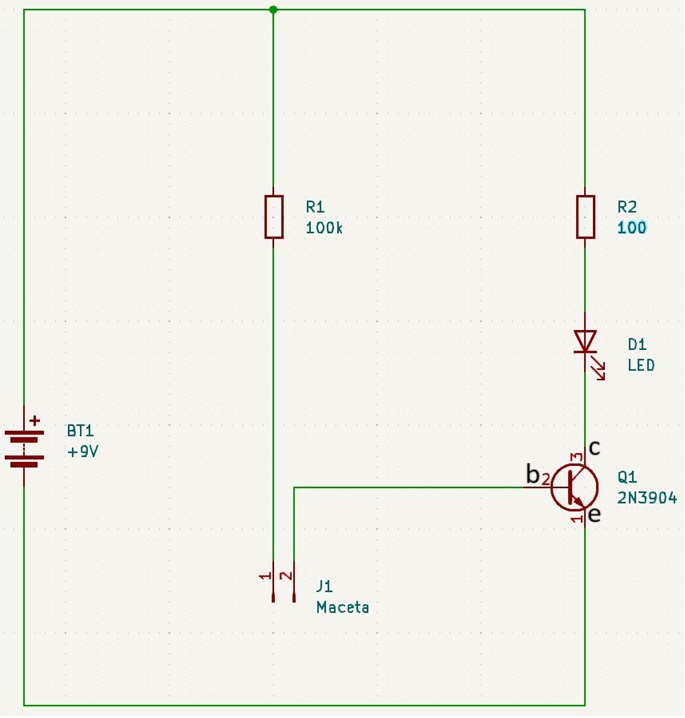

✍️ Esquema

🦅 MakerKids:

💡 3.5 ¿Cómo Funciona?

1️⃣ El sensor (dos cables en la tierra) permite o impide el paso de corriente según cuánta agua haya.

2️⃣ Si la tierra está seca, hay poca o ninguna conducción → el transistor no se activa → el LED se apaga.

3️⃣ Si la tierra está húmeda, el agua facilita el paso de corriente → el transistor se activa → el LED se enciende.

4️⃣ El transistor actúa como un interruptor sensible a la humedad.

🧠 3.6 Conceptos Clave

Concepto	Explicación
Transistor NPN (2N3904)	Se activa con una señal positiva en la base. En este caso, la corriente transportada por la humedad.
Sensor de humedad resistivo	Son los dos cables insertados en la tierra. Su resistencia cambia con la cantidad de agua presente.
Resistencia de 100 kΩ	Limita la corriente que entra al transistor para protegerlo.
Tierra seca vs. húmeda	La tierra húmeda conduce mejor la electricidad que la tierra seca.

📌 Mensaje Final Laboratorio 03

🧠 Este laboratorio demuestra cómo la electrónica puede conectarse con el mundo natural. Hoy aprendiste a detectar la humedad en el suelo usando dos cables como sensor y junto a una señal visible con un LED, estás resolviendo problemas reales de forma creativa. ¡El siguiente paso puede ser un sistema automático de riego! 🌱🚿

Recuerda: cada gran ingeniero comenzó con proyectos como este. Tu curiosidad y creatividad son las herramientas más importantes que tienes. ¡Sigue explorando, sigue preguntando y sigue construyendo el futuro!

⚔️¡Estamos listos, a construir!⚔️
