LABORATORIO 02 – El Poder de los Transistores

💰Recompensa: 10 bCoins y 10 Cristales de Conocimiento por cada proyecto, desafío o reto publicado en el MakerSpace💰

🧙‍♂️ ¿Cómo un pequeño componente puede decidir si la corriente fluye o no?

💡En este laboratorio conocerás dos tipos de transistores que se comportan como interruptores inteligentes. Uno se activa con una señal positiva y el otro con una señal negativa. Aprenderás cómo usar cada uno y cuál elegir para tus futuros robots o inventos.

🚀 2.1 Descripción del Proyecto

💡 Usaremos un interruptor para controlar un LED mediante un transistor tipo N (2N3904). Luego reemplazaremos este transistor por su “hermano inverso”: el tipo P (2N3906), y haremos los ajustes necesarios para que también funcione. Comprender esto es fundamental para construir sensores, robots o sistemas automatizados.

🎯 2.2 Objetivos del Laboratorio

✅ Entender las diferencias entre transistores NPN y PNP.
✅ Aprender a polarizar correctamente cada transistor.
✅ Experimentar cómo la dirección de la corriente afecta el funcionamiento.
✅ Diseñar un circuito que funcione con ambos tipos de transistores.

📋 2.3 Materiales Necesarios

✅ 1 Batería de 9V
✅ 1 LED
✅ 1 Resistencia de 470 Ω
✅ 1 Resistencia de 4.7k Ω
✅ 1 Interruptor o switch
✅ 1 Transistor NPN 2N3904
✅ 1 Transistor PNP 2N3906
✅ Protoboard y cables jumper

⚡ 2.4 Circuito a Construir

⚡ Diagrama

🐣 MiniMakers:

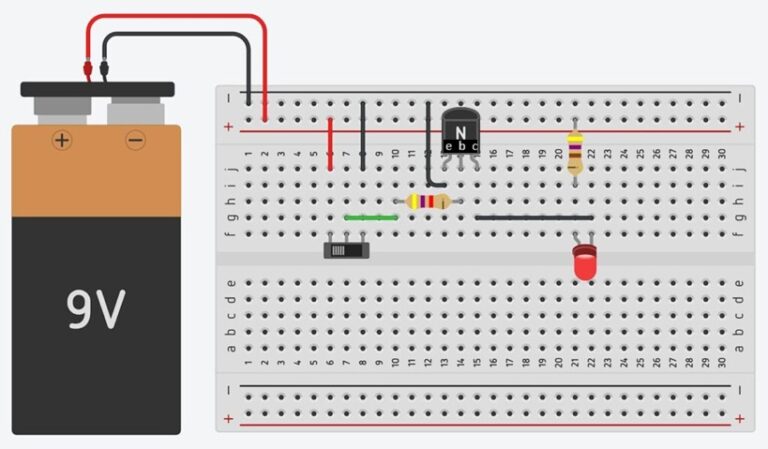

💡 Diagrama con el 2N3904 e interruptor

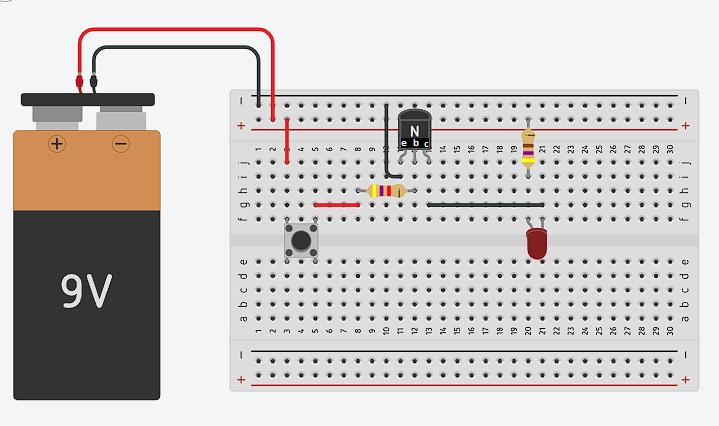

💡 Diagrama con el 2N3904 y botón

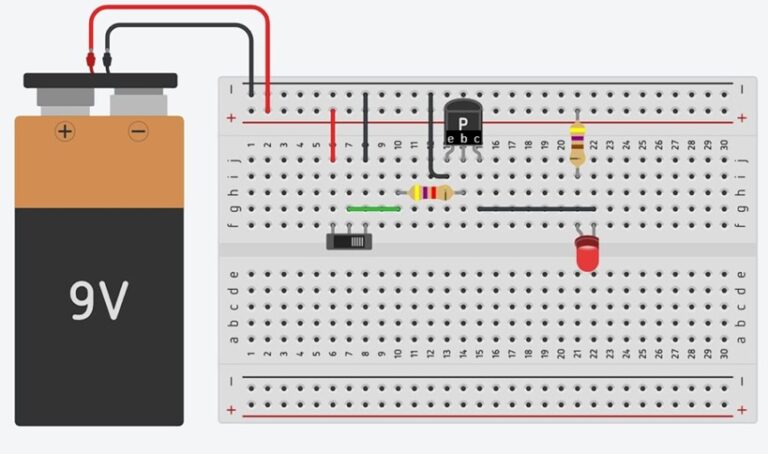

💡 Diagrama con el 2N3906

✍️ Esquema

🦅 MakerKids:

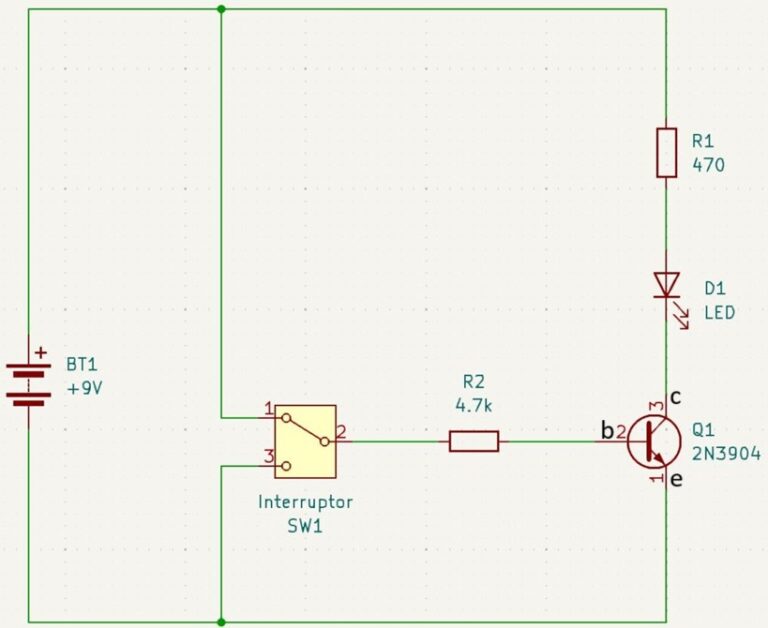

💡 Esquema con el 2N3904

💡 1.5 ¿Cómo Funciona?

🟢 Con el 2N3904 (NPN):

1️⃣ Cuando el interruptor se cierra: La corriente positiva fluye a la base (B)
2️⃣ El transistor se activa → la corriente fluye del Colector (C) al Emisor (E)
3️⃣ El LED se enciende.

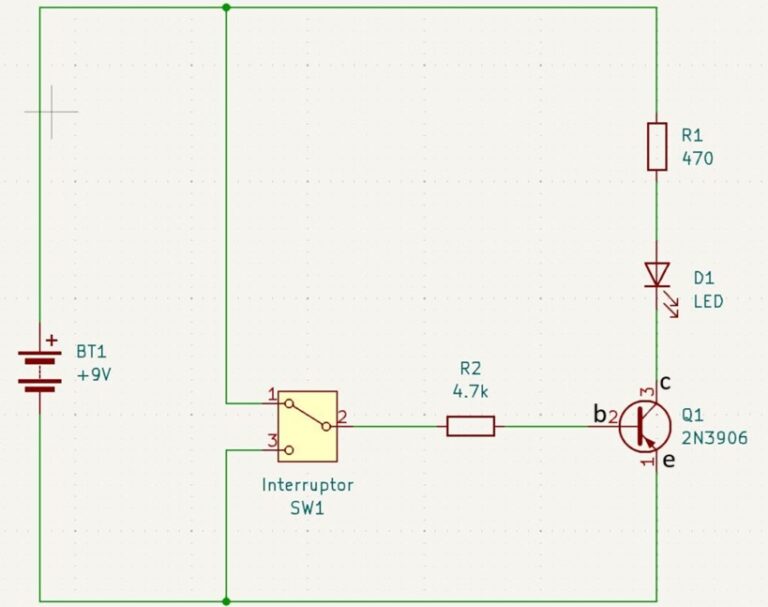

🟢 Con el 2N3906 (PNP)

1️⃣ Cuando el interruptor se cierra: La base (B) se conecta a GND (negativo)
2️⃣ El transistor se activa → la corriente fluye del Colector (C) al Emisor (E)
3️⃣ El LED se enciende.

🧠 1.6 Conceptos Clave

Concepto	Explicación
Transistor NPN (2N3904)	Se activa con una señal positiva en la base. La corriente fluye a través del LED.
Transistor PNP (2N3906)	Se activa con una señal negativa (o más baja) en la base. La corriente fluye a través del LED.
Base, Colector, Emisor	Las tres patas del transistor. La base recibe la señal, el colector es la entrada de corriente, el emisor es la salida.
Interruptor	Permite enviar o quitar una señal. En este caso, activa el transistor.

📌 Mensaje Final Laboratorio 02

🧠 Aunque se vean iguales, el transistor tipo NPN y el tipo PNP son como el sol y la luna: necesitan energías opuestas para funcionar. Conocer sus diferencias te permitirá construir robots más inteligentes, sensores más precisos y circuitos más eficientes. Hoy dominaste uno de los pilares de la electrónica moderna. 🚀

Recuerda: cada gran ingeniero comenzó con proyectos como este. Tu curiosidad y creatividad son las herramientas más importantes que tienes. ¡Sigue explorando, sigue preguntando y sigue construyendo el futuro!

⚔️¡Estamos listos, a construir!⚔️
