👋 ¡Bienvenidos al mundo de la electrónica para robótica!
💡Imagina que estás a punto de construir un robot… pero, ¿Cómo le das vida? ¡La respuesta está en la electricidad! 💥 En este capítulo aprenderemos desde cómo se comportan los electrones hasta cómo simular tu primer circuito en Tinkercad.

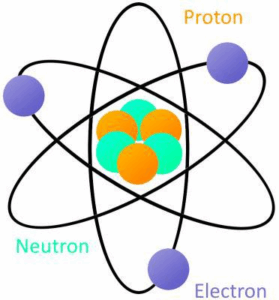

💡 Todo lo que existe está formado por átomos. ¡Incluso tú! Los átomos son como pequeñas bolitas mágicas compuestas por:
✅ Electrones (-) que giran muy rápido alrededor
✅ Protones (+) en el centro
✅ Neutrones (0) también en el centro
🔎 Ejemplo: 🤖 Imagina una colmena 🐝: los electrones son las abejas que salen a explorar alrededor de la colmena.

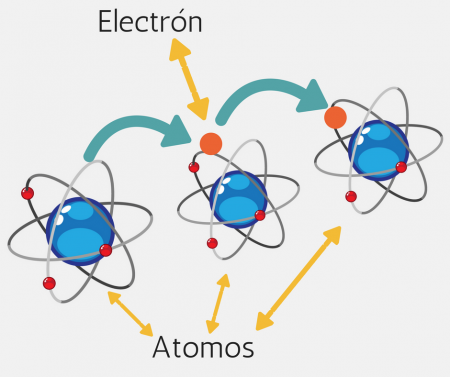

💡 La electricidad es el movimiento de electrones a través de un material conductor, como el cobre.

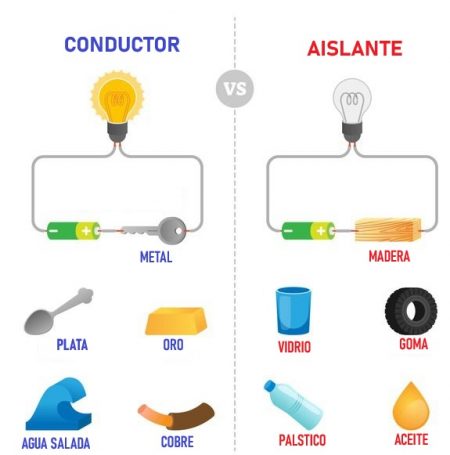

💡 Los conductores, como el cobre, permiten que los electrones se muevan fácilmente. Los aislantes, como el plástico o la goma, no permiten este movimiento.
🤖 Conectamos una batería a un bombillo y a una llave de metal: los electrones viajan desde un polo de la batería hasta el otro, pasando por el bombillo y la llave encendiendo el bombillo.
💡 El voltaje es la fuerza que empuja a los electrones a moverse. Imagina un globo lleno de agua. Cuando lo aprietas, ¡el agua sale con fuerza! Eso es el voltaje. Su unidad es el voltio (V).

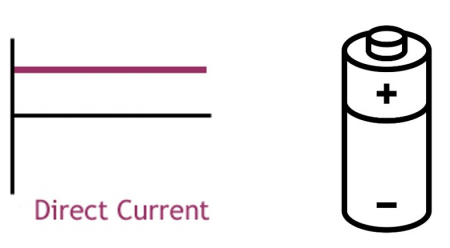

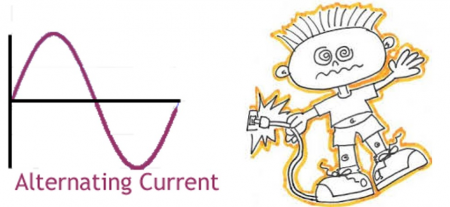

“Tenemos dos tipos de voltaje: Voltaje para producir corriente continua (CC o DC) y voltaje para producir corriente alterna (CA o AC)”
💡 La corriente es la cantidad de electrones que fluye en un circuito. Como el agua que fluye por una tubería, ¡Cuánto más agua (o electrones), más corriente! Su unidad de media es el amperio (A).
💡 La resistencia es la oposición al paso de los electrones. Como si pusieras piedras en el camino de las hormigas (electrones), ¡Les cuesta más pasar! Se mide en ohmios (Ω).

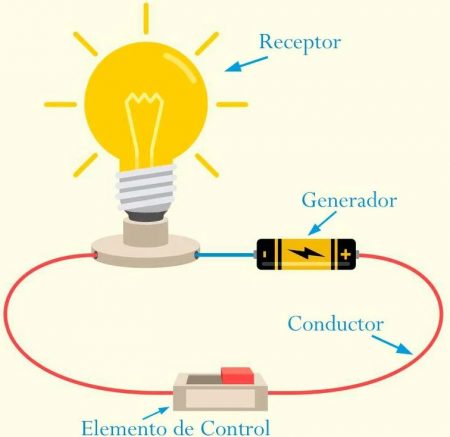

💡 Un circuito cerrado es un camino completo donde los electrones pueden fluir sin interrupción. Por ejemplo en un circuito eléctrico si uno de los cables se desconecta, el circuito se abre y la corriente deja de fluir.
💡 Tinkercad es una herramienta en línea donde puedes crear y simular circuitos eléctricos sin necesidad de materiales físicos. ¡Ideal para experimentar sin peligro!

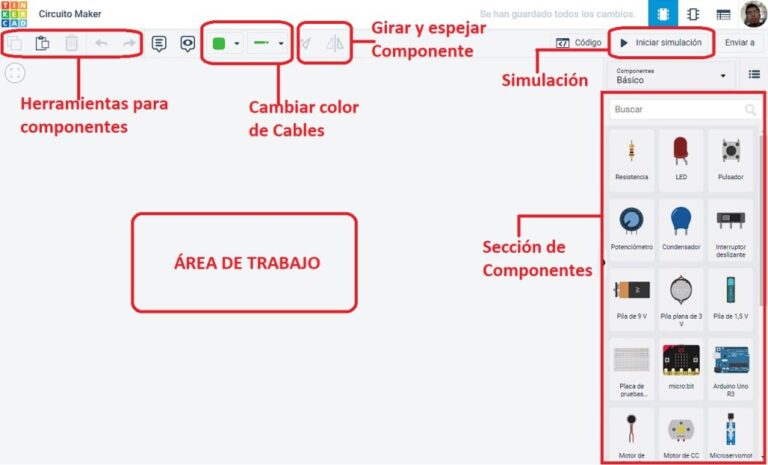

🔎 Comenzando con Tinkercad: Área de Trabajo
🧙♂️ Descripción
El circuito con interruptor es uno de los circuitos más utilizados, por ejemplo lo utilizas para encender y apagar la luz de tu cuarto. El interruptor es como un puente cerrado que deja pasar a los electrones o también como un puente abierto que no deja pasar a los electrones.
📋 Componentes
✅ 1 Batería de 9V
✅ 1 Bombilla incandescente
✅ 1 Interruptor

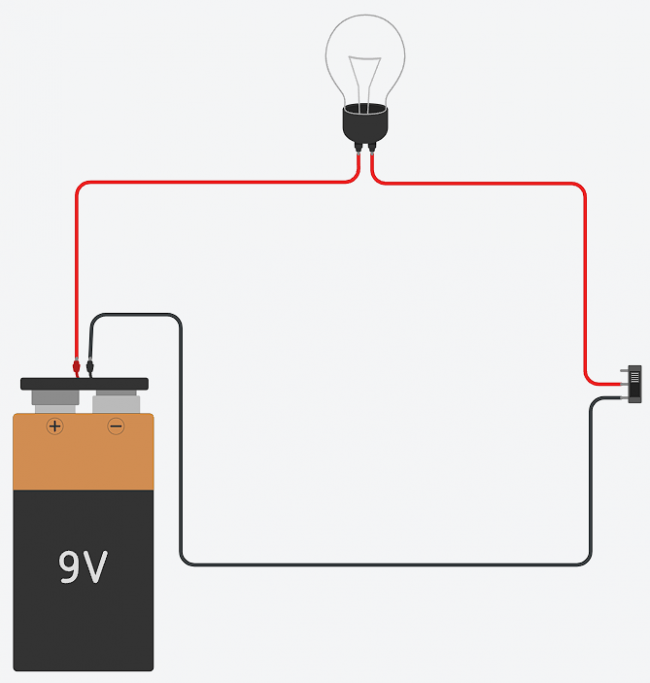

⚡ Circuito
Al iniciar la simulación vemos que el bombillo se enciende o apaga cada vez que hacemos clic en el interruptor.
➡️ Utiliza la información del Proyecto 01: Circuito Elemental para responder las siguientes preguntas:
✅ Dibuja el circuito y nombra todas sus partes
✅ ¿Porqué enciende o se apaga el bombillo?
🧙♂️ Descripción

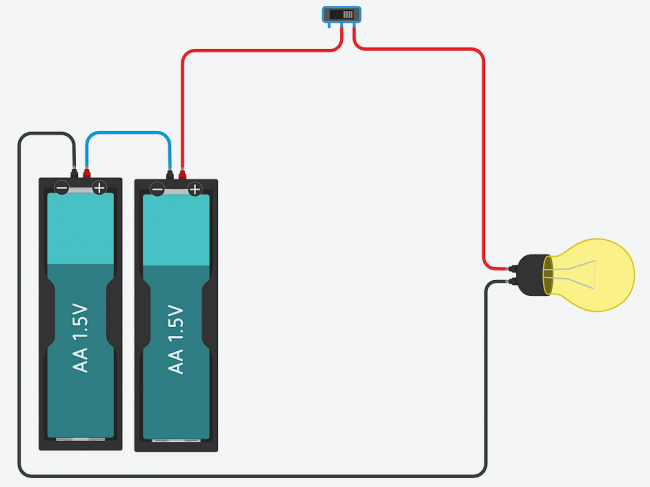

Realizamos la conexión y funcionamiento del circuito de una linterna.
📋 Componentes
✅ 2 Pilas de 1.5V
✅ 1 Bombilla incandescente
✅ 1 Interruptor
⚡ Circuito
Al iniciar la simulación vemos que el bombillo se enciende o apaga cada vez que hacemos clic en el interruptor.
➡️ Utiliza la información del Proyecto 02: Circuito de Linterna para responder las siguientes preguntas:
✅ Dibuja el circuito y nombra todas sus partes
✅ ¿Qué sucede al desconectar una pila? ¿Por qué?
💰Recompensa: 20 bCoins y 10 Gemas de Experiencia por cada reto resuelto💰
🔥 Estas hojas de trabajo se recomiendan para estudiantes de 5 a 9 años que están iniciando en el mundo de la electrónica.
Electrón Sin carga
Protón Carga Negativa (-)
Neutrón Carga Positiva (+)
1️⃣ El electrón tiene carga positiva.
2️⃣ Cuanto más voltaje, más energía puede tener un circuito.
3️⃣ Si el circuito está abierto, la corriente sigue fluyendo.
4️⃣ El símbolo del voltaje es “V”.
1️⃣ Une los puntos para completar un circuito cerrado.

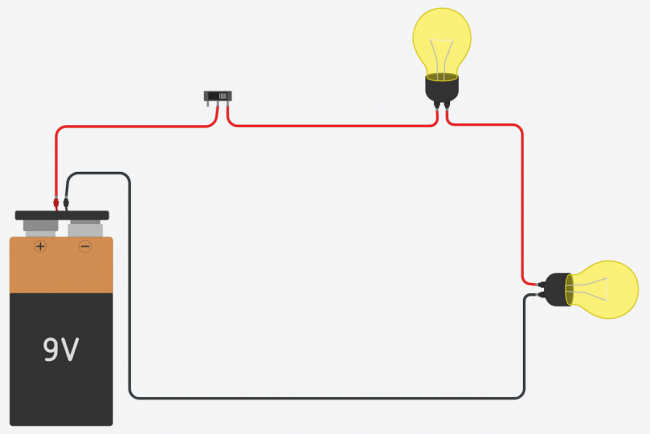

Realizar la conexión y simulación del circuito serie que se muestra a continuación
📋 Componentes
✅ 1 Batería de 9V
✅ 2 Bombillos incandescentes
✅ 1 Interruptor
⚡ Circuito

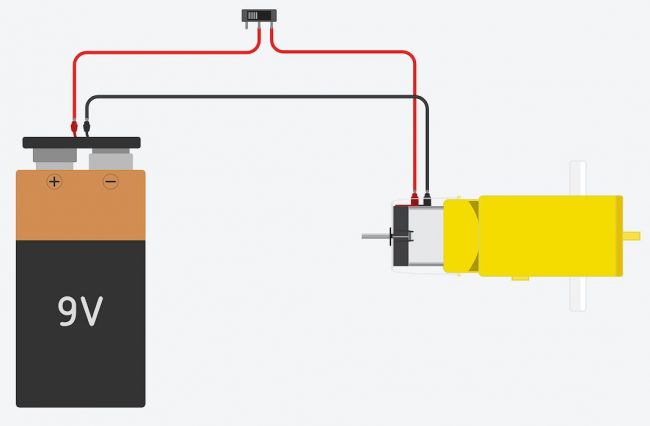

Realizar la conexión y simulación del circuito con motor que se muestra a continuación
📋 Componentes
✅ 1 Batería de 9V
✅ 1 Motor Reductor
✅ 1 Interruptor
⚡ Circuito

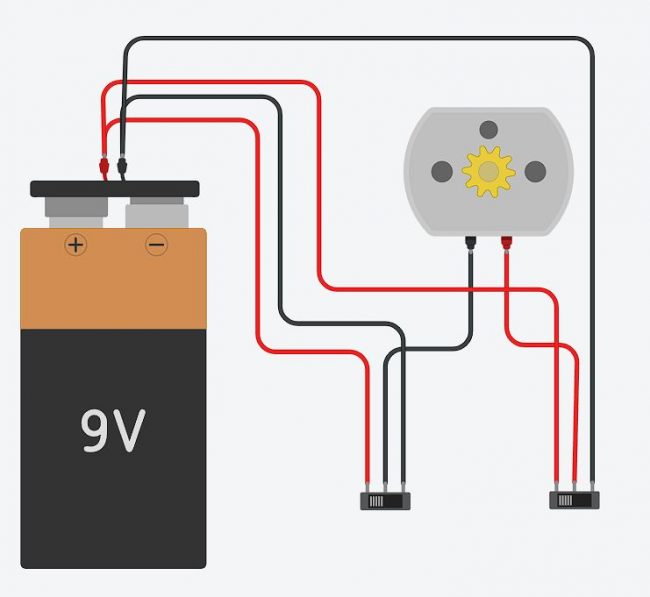

Realizar la conexión y simulación del circuito de control de giro que se muestra a continuación
📋 Componentes
✅ 1 Batería de 9V
✅ 1 Motor DC
✅ 2 Interruptores
⚡ Circuito
🔥 Estas hojas de trabajo se recomiendan para estudiantes mayores de 10 años que están iniciando en el mundo de la electrónica o MiniMakers que ya tienen conocimientos previos de circuitos electrónicos.
1️⃣ ¿Por qué no usamos una pila AA para encender la lámpara de casa?
2️⃣ ¿Por qué la corriente no es igual que el voltaje?
3️⃣ Completa: La corriente es el ___________ de electrones por un cable.
1️⃣ Los protones giran alrededor del núcleo.
2️⃣ Cuanto más voltaje, más energía puede tener un circuito.
3️⃣ Una cantidad de corriente elevada puede calentar los cables.
4️⃣ Cuanto mayor es la resistencia, más corriente fluye.

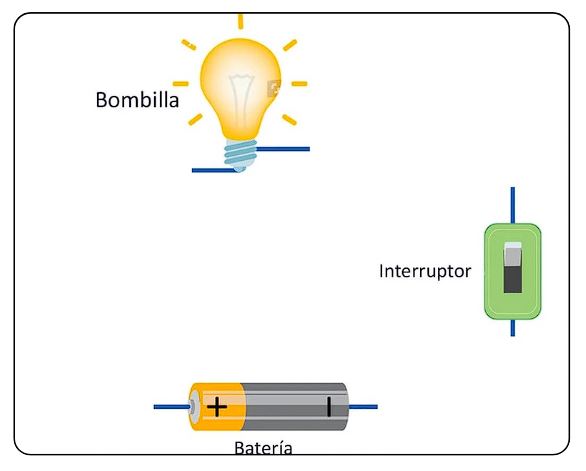

1️⃣ Dibuja y nombra cada elemento de un circuito simple que incluya una batería, cables, interruptor y un bombillo.
Realizar la conexión y simulación del circuito con motor que se muestra a continuación
📋 Componentes
✅ 1 Batería de 9V
✅ 1 Motor Reductor
✅ 1 Interruptor
⚡ Circuito
Realizar la conexión y simulación del circuito serie que se muestra a continuación
📋 Componentes
✅ 1 Batería de 9V
✅ 2 Bombillos incandescentes
✅ 1 Interruptor
⚡ Circuito

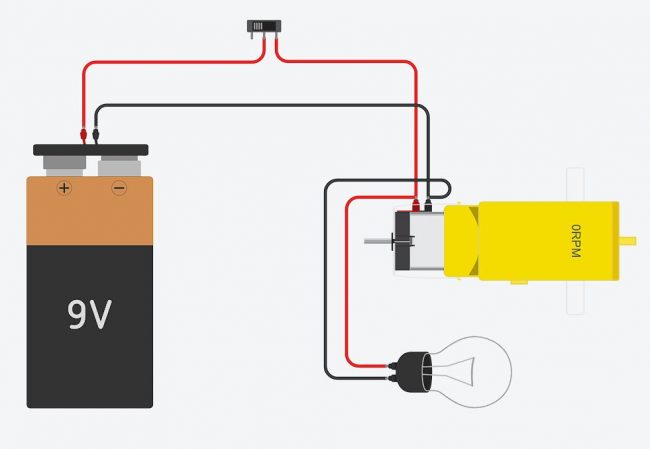

Realizar la conexión y simulación del circuito mixto que se muestra a continuación
📋 Componentes
✅ 1 Batería de 9V
✅ 1 Motor Reductor
✅ 1 Bombillo incandescente
✅ 1 Interruptor
⚡ Circuito

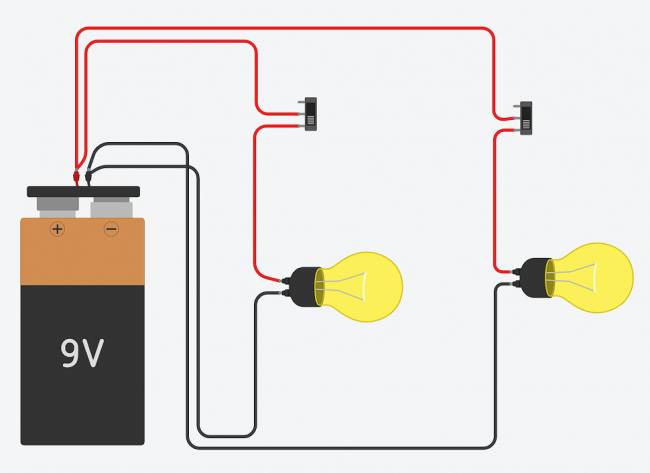

Realizar la conexión y simulación del circuito paralelo que se muestra a continuación
📋 Componentes
✅ 1 Batería de 9V
✅ 2 Bombillos incandescentes
✅ 2 Interruptores
⚡ Circuito
Realizar la conexión y simulación del circuito de control de giro que se muestra a continuación
📋 Componentes
✅ 1 Batería de 9V
✅ 1 Motor DC
✅ 2 Interruptores
⚡ Circuito
