Introducción al Diseño 3D con Tinkercad
LECCIÓN 01
Para obtener tu recompensa debes estar registrado en nuestra plataforma y publicar tu trabajo
🧠 ¿Qué aprendo?
- Fundamentos de diseño e impresión 3D
- Hacer uso de la plataforma Tinkercad para diseñar piezas 3D
📝 Conocimientos previos
- Ninguno

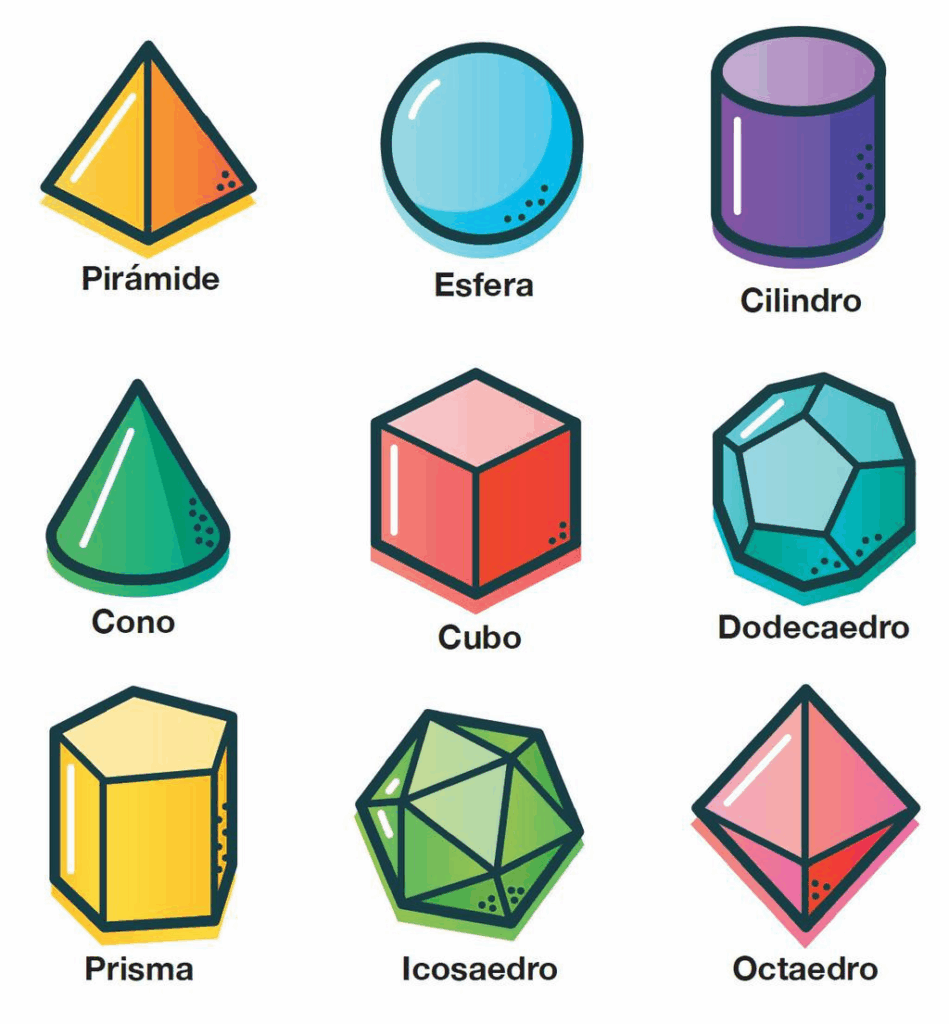

🖥️ Cuerpos Geométricos
💡 Los cuerpos geométricos son figuras geométricas de tres dimensiones (largo, ancho y alto), que ocupan un lugar en el espacio y en consecuencia tienen un volumen ya que están compuestos por figuras geométricas.
🖥️ 3 Dimensiones ¿Y eso qué es?

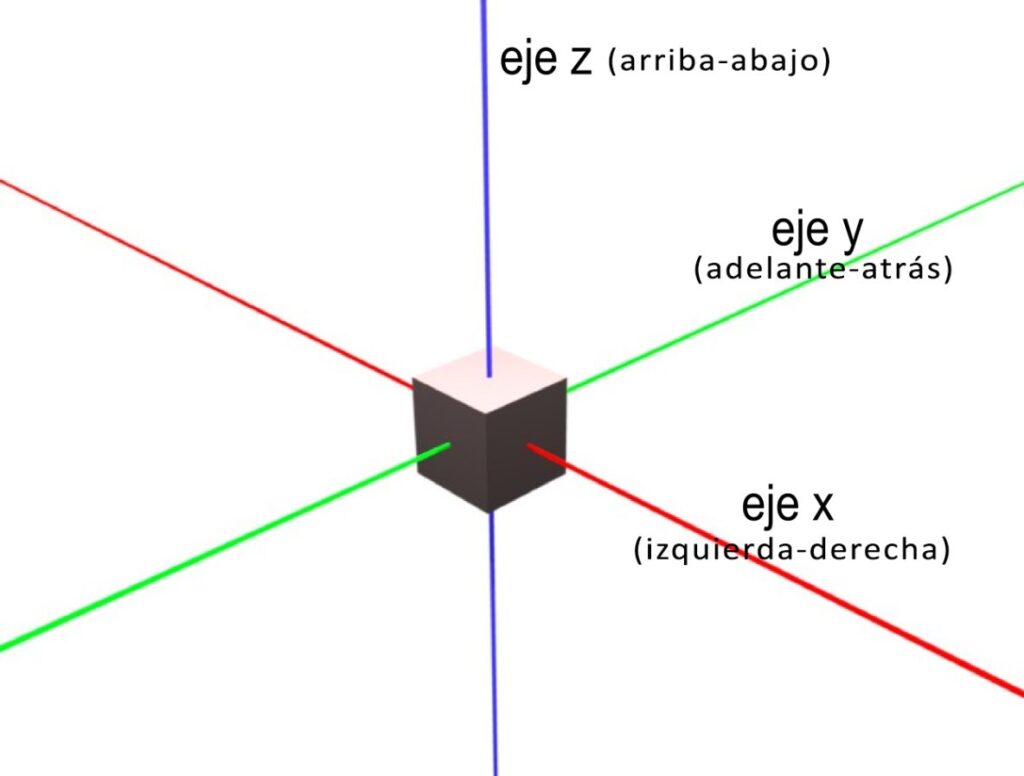

💡 Cómo ahora diseñaremos en 3 dimensiones, debes comprender que el Eje de Coordenadas nos sirve para realizar modificaciones en el largo, ancho y alto de una figura 3D. Nosotros manejaremos los ejes:
- X = Para modificar el largo
- Y = Para modificar el ancho
- Z = Para modificar el alto
🖥️ Diseño 3D con Tinkercad

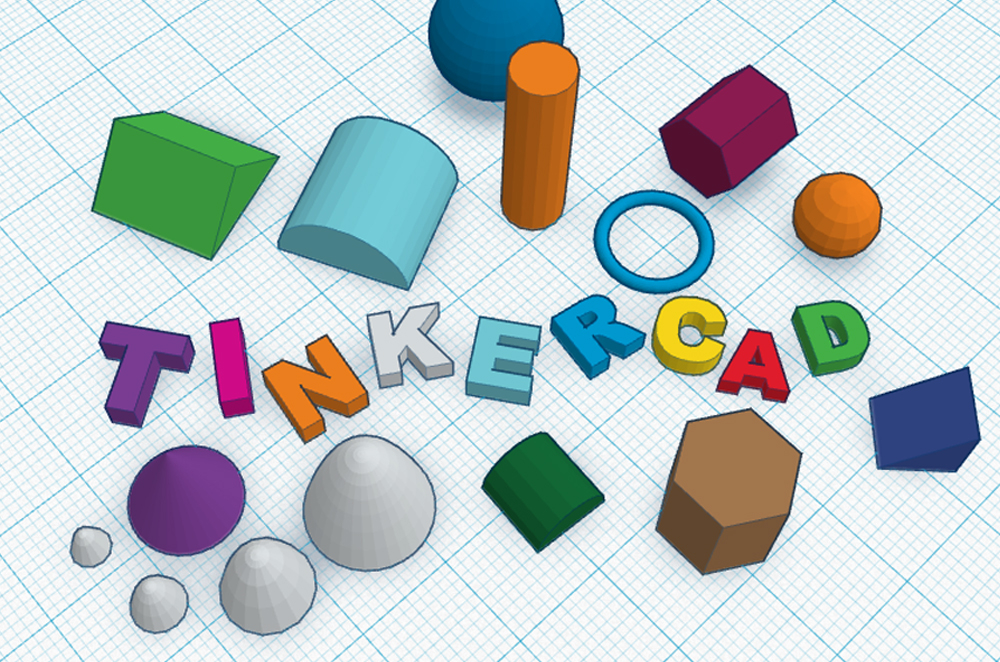

💡 Tinkercad es un programa de modelado 3D en línea gratuito que se ejecuta en un navegador web. Desde que estuvo disponible en 2011, se ha convertido en una plataforma popular para crear modelos para impresión 3D, así como una introducción básica a la geometría sólida constructiva en las escuelas.

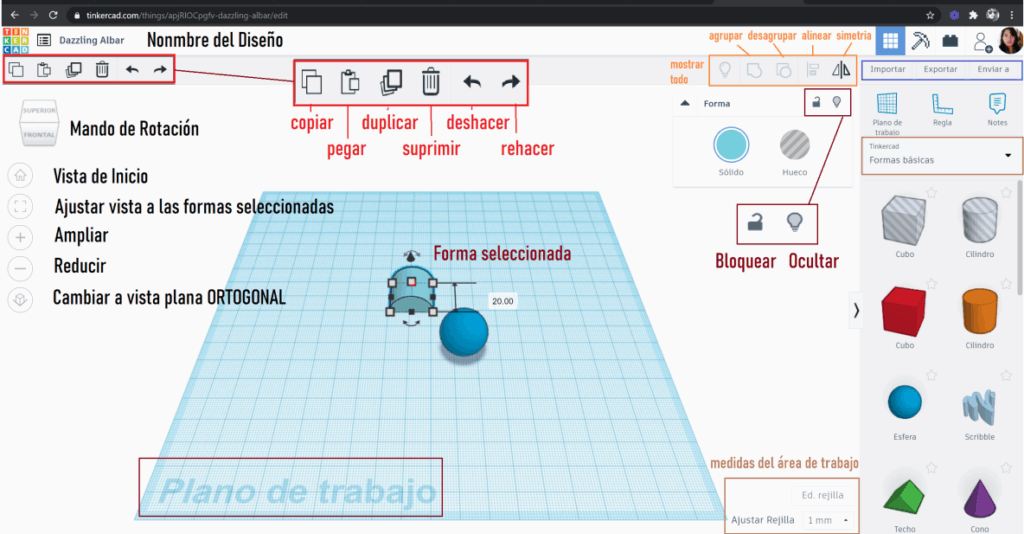

🖥️ Comenzando con Tinkercad: Área de Trabajo
💡 Tinkercad tiene un área de fácil manejo, a continuación mostramos las partes más importantes:
🖥️ Ingresar a Tinkercad

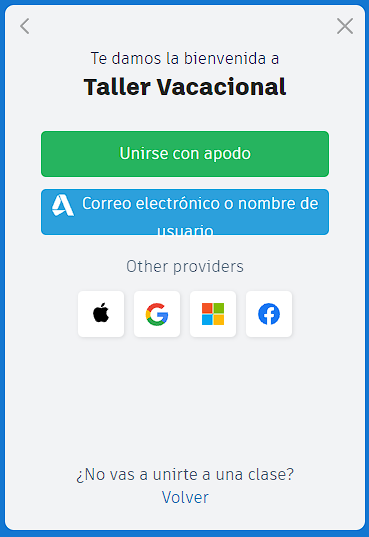

➡️ Ingresamos a la Cuenta de Tinkercad de miMakerHouse y hacemos clic en «Unirse con apodo». Ahí colocamos nuestro nombre de usuario (primerNombre.primerApellido)

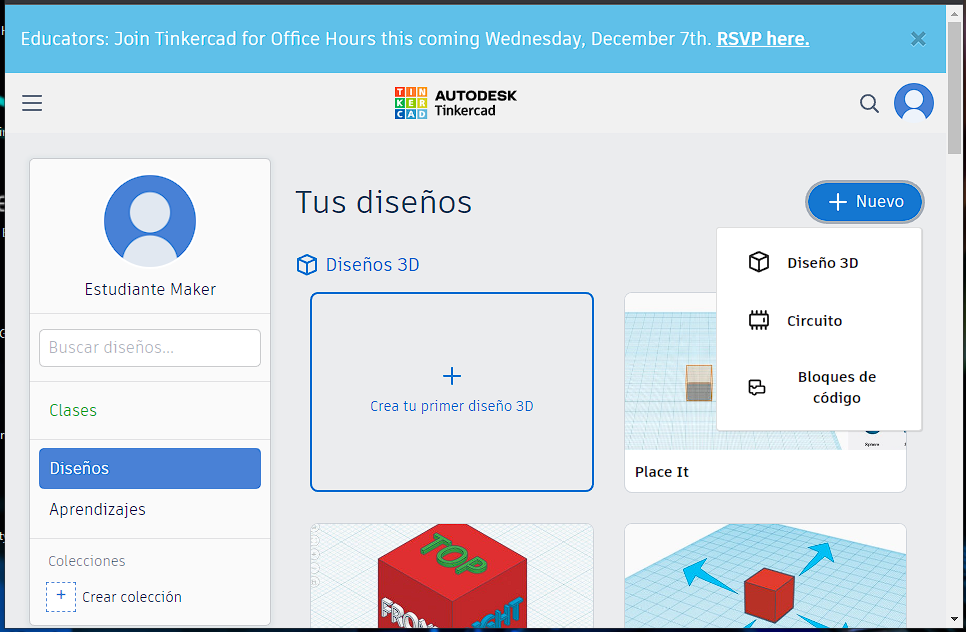

➡️ Después hacemos clic en ¡Soy yo! y en la pantalla principal nos vamos +Nuevo -> Diseño 3D
📋 Ejemplo N° 1: Cubo Hola Mundo
➡️ Ingresamos a la Cuenta de Tinkercad de miMakerHouse y hacemos clic en «Unirse con apodo». Ahí colocamos nuestro nombre de usuario (primerNombre.primerApellido)
💻 Descripción

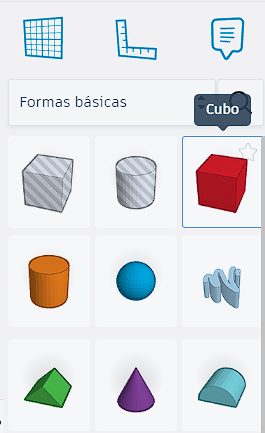

🧠 Empezaremos con algo sencillo, crear un bonito cubo rojo
💻 Solución

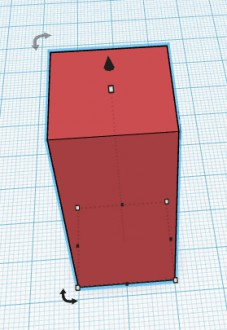

🚩 Cambiar Tamaño: Una vez que seleccionamos el objeto, este nos muestra la medida (en milímetros). Al momento de modificar su tamaño. Podemos manipularlo simplemente haciendo CLIC Izquierdo y sin dejar de soltar en una de las esquinas de la pieza 3D

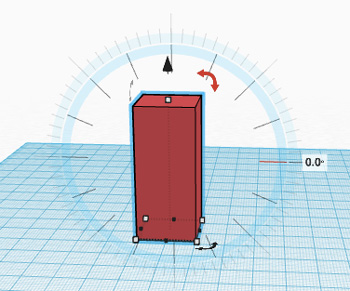

🚩 Girar Figura: Para girar nuestro objeto y acomodarlo según nuestro diseño, nos acercamos y encontraremos una flecha curveada. Esta nos permite girar nuestras piezas 3D
🚩 Mover Objeto: Para mover un objeto de izquierda a derecha o de adelante hacia atrás solo se debe hacer CLIC izquierdo sin soltar en el objeto y así podrás moverlo de izquierda a derecha (eje x) y de adelante hacia atrás (eje y). Si quieres moverlo de arriba hacia abajo (eje z) debes hacer CLIC izquierdo en el pequeño CONO NEGRO.
⚔️Desafío 01: Demuestra lo aprendido
💰Recompensa: 30 Monedas de Oro – 15 Cristales de Experiencia
➡️ Ingresamos a la Cuenta de Tinkercad de miMakerHouse y hacemos clic en «Unirse con apodo». Ahí colocamos nuestro nombre de usuario (primerNombre.primerApellido)

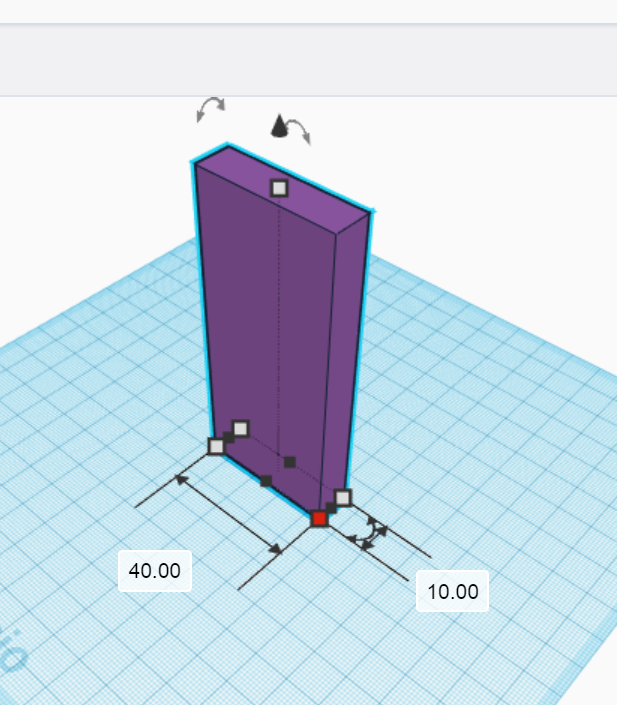

🧠 Utiliza la información del ejemplo «Cubo Hola Mundo» para hacer el Monolito de la película 2001 odisea en el espacio listo para imprimir. Las dimensiones son de 40x10x90 mm
¡Estamos listos, a construir!
💰Recompensa: 10 Monedas de Oro – 5 Cristales de Experiencia
➡️ Ingresamos a la Cuenta de Tinkercad de miMakerHouse y hacemos clic en «Unirse con apodo». Ahí colocamos nuestro nombre de usuario (primerNombre.primerApellido)

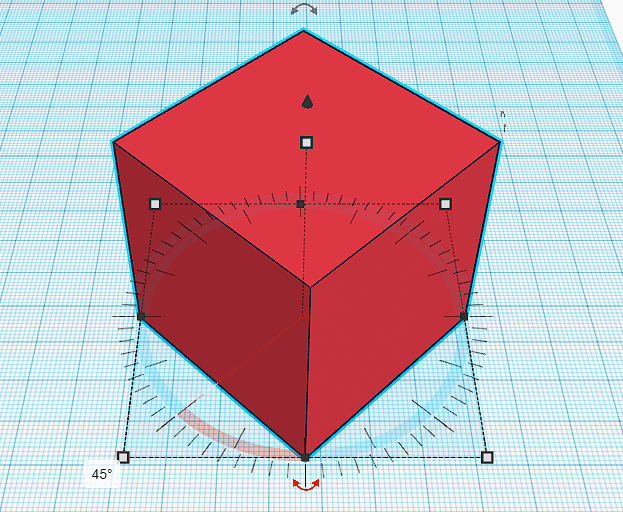

➡️ RETO 01: Crea un nuevo proyecto y dibuja un cubo de 50x50x50 mm y gíralo 45 grados

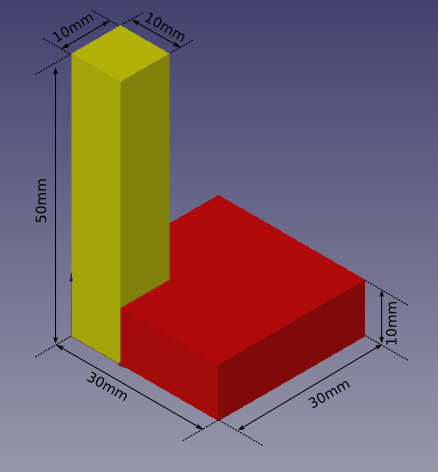

➡️ RETO 02: Realizar el siguiente diseño en un nuevo proyecto:

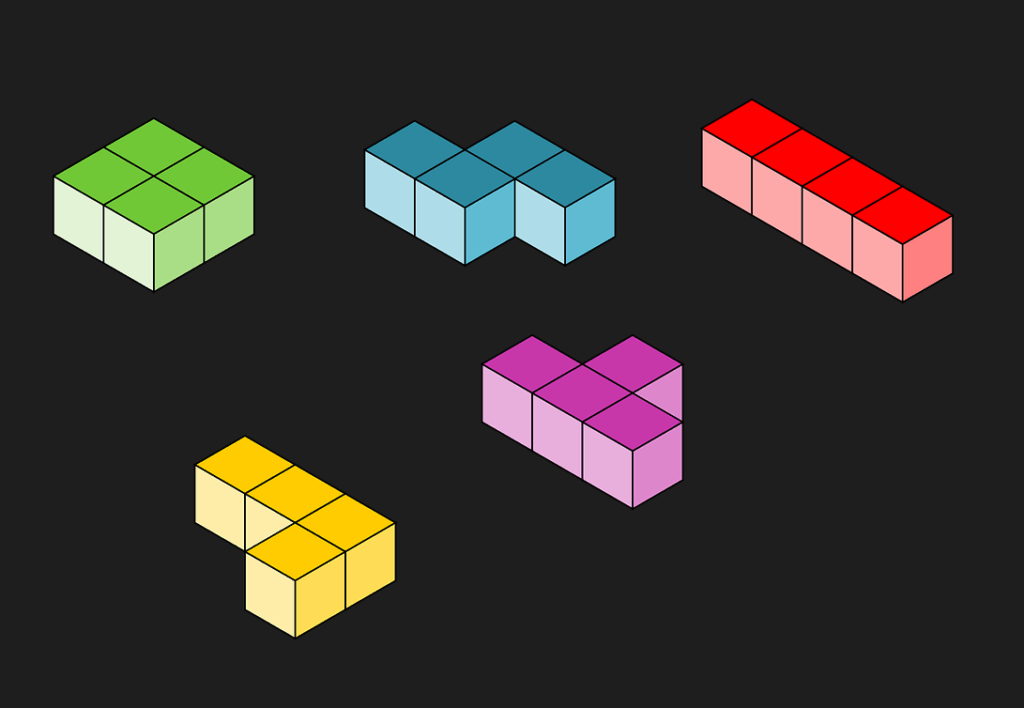

➡️ RETO 03: Realiza las piezas del videojuego Tetris, recuerda que cada figura esta hecha con cuatro cubos de 20x20x20 y que tienen colores diferentes
➡️ RETO 04: Qbert, solo para los más intrépidos y osados, hacer una pirámide de cubos del Q*Bert de 3 niveles (el tamaño de los cubos es de 20x20x20 mm)
➡️ RETO 05: Qbert Nivel II, Solo para los más intrépidos y osados, hacer una pirámide de cubos del Q*Bert de 3 niveles (el tamaño de los cubos es de 20x20x20 mm)
⚔️ RETO ADICIONAL ⚔️
💰Recompensa: 20 Monedas de Oro – 10 Cristales de Experiencia
➡️ Ingresamos a la Cuenta de Tinkercad de miMakerHouse y hacemos clic en «Unirse con apodo». Ahí colocamos nuestro nombre de usuario (primerNombre.primerApellido)

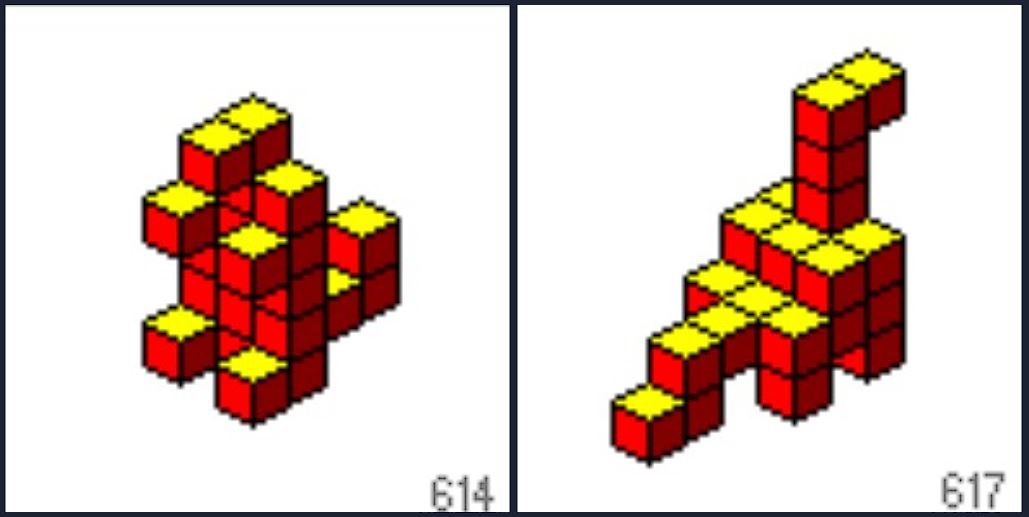

➡️ RETO ADICIONAL: Solo para los más intrépidos, realiza el diseño de los siguientes Dinosaurios (el tamaño de los cubos es de 20x20x20 mm)
Recuerda
🧠 Tinkercad es una sencilla aplicación en línea de diseño e impresión en 3D para todos, creado por la empresa Autodesk. Tinkercad es utilizado por diseñadores, aficionados, profesores, y alumnado, para hacer juguetes, prototipos, decoración casera, modelos de Minecraft – la lista en verdad es infinita!
