LECCIÓN 04 – Componentes de Electrónica Básica 2

💰Recompensa: 10 bCoins y 10 Cristales de Conocimiento por cada proyecto, desafío o reto publicado en el MakerSpace💰

👋 Bienvenid@ al capítulo donde los circuitos se vuelven un reto de ingeniería.

💡Hoy aprenderás a distinguir entre circuitos en serie, paralelo y mixtos, y descubrirás el poder matemágico de la Ley de Ohm. 🧠⚡

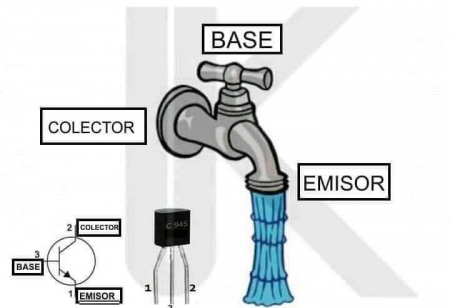

🚀 4.1 ¿Qué es un Transistor?

💡 Es un componente que controla el paso de corriente, como un interruptor automático o un amplificador.

🔎 Ejemplo: Imagina una llave mágica que se abre o cierra sola cuando recibe una orden.

🧙‍♂️ Sirve para:

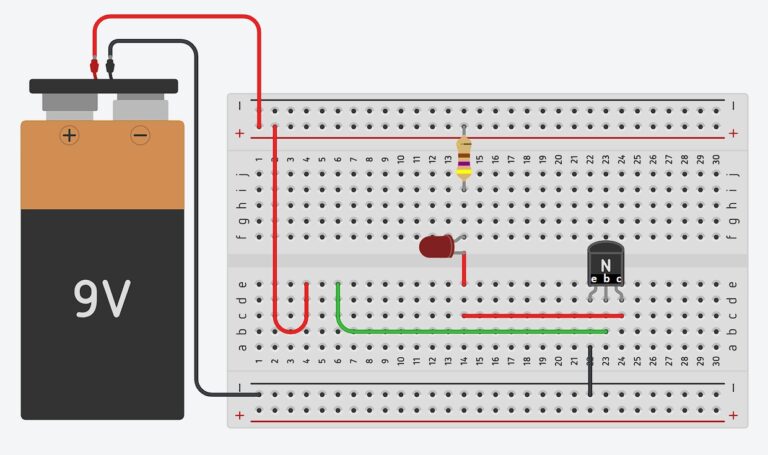

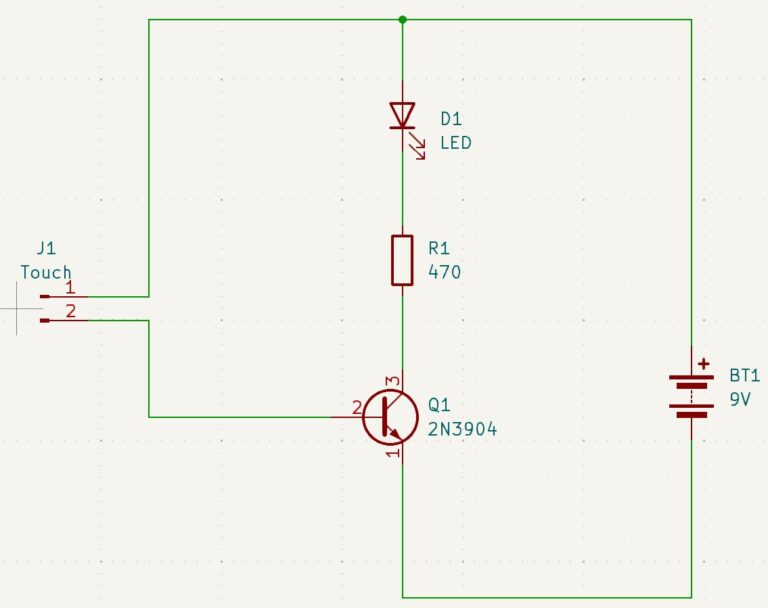

🧪 Experimento 01: Toque Mágico – Enciende un LED solo con un toque

📋 Componentes

✅ 1 Batería de 9v

✅ 1 Interruptor de 3 terminales

✅ 1 Transistor 2N3904

✅ 1 LED

✅ 1 Resistencia de 470 Ohm

✅ Cables Jumper

✅ Protoboard

⚡ Circuito

🐣 MiniMakers:

✍️ Esquema

🦅 MakerKids:

📌 ¿Qué pasó?

Al realizar el circuito y activar el interruptor vemos que el LED se enciende y/o apaga.

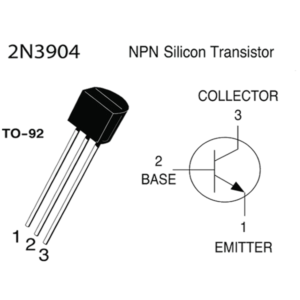

🚀 4.1.1 El Transistor Tipo N (NPN)

💡 Este transistor deja pasar la corriente cuando la base recibe una pequeña señal positiva.

🔎 Ejemplo: Como una compuerta que solo se abre cuando se le toca suavemente.

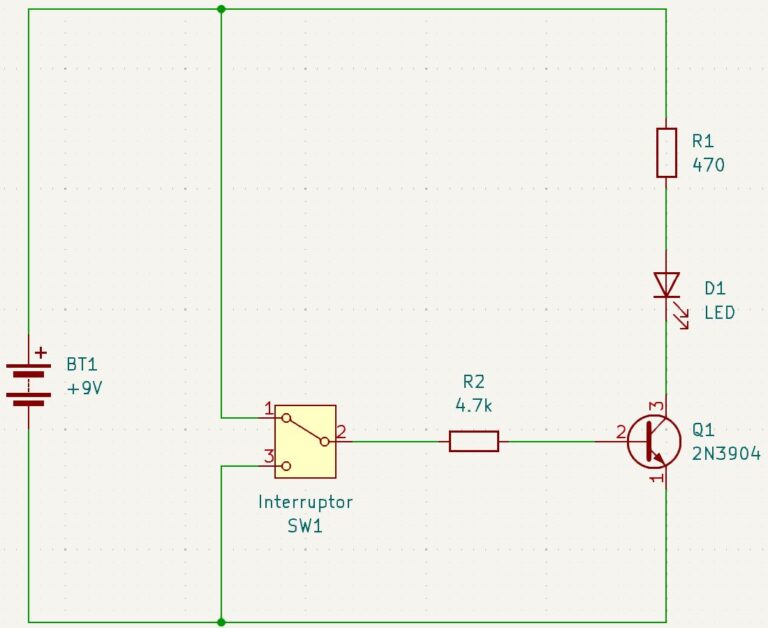

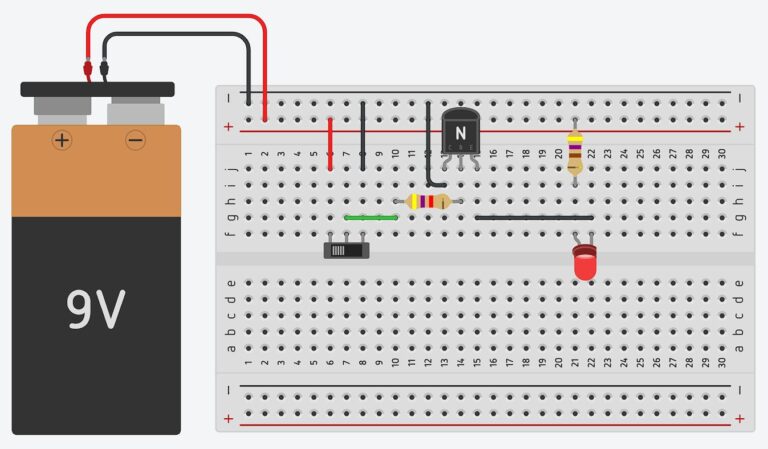

🛸 Proyecto 01: Funcionamiento del Transistor NPN 2N3904

🧙‍♂️ Descripción

Realizar la conexión y simulación del siguiente circuito para ver su funcionamiento.

📋 Componentes

✅ 1 Batería de 9v

✅ 1 Interruptor de 3 terminales

✅ 1 Transistor 2N3904

✅ 1 LED

✅ 1 Resistencia de 470 Ohm

✅ 1 Resistencia de 1k

✅ Cables Jumper

✅ Protoboard

⚡ Circuito

🐣 MiniMakers:

✍️ Esquema

🦅 MakerKids:

📌 ¿Qué pasó?

Al realizar el circuito y activar el interruptor vemos que el LED se enciende y/o apaga.

🛠️Desafío 1: Demuestra lo Aprendido

➡️ Utiliza la información del Proyecto 01: Funcionamiento del Transistor NPN 2N3904 para responder las siguientes preguntas:

✅ ¿Por qué el LED se enciende cuando el interruptor está en una posición?

✅ ¿Por qué el LED se apaga cuando el interruptor está en la otra posición?

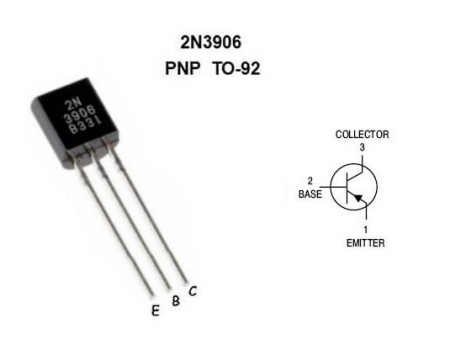

🚀 4.1.2 El Transistor Tipo P (PNP)

💡 Este transistor funciona al revés del NPN. La corriente fluye solo si la base está con una señal negativa.

🔎 Ejemplo: Como una puerta que solo se abre si se le empuja desde atrás.

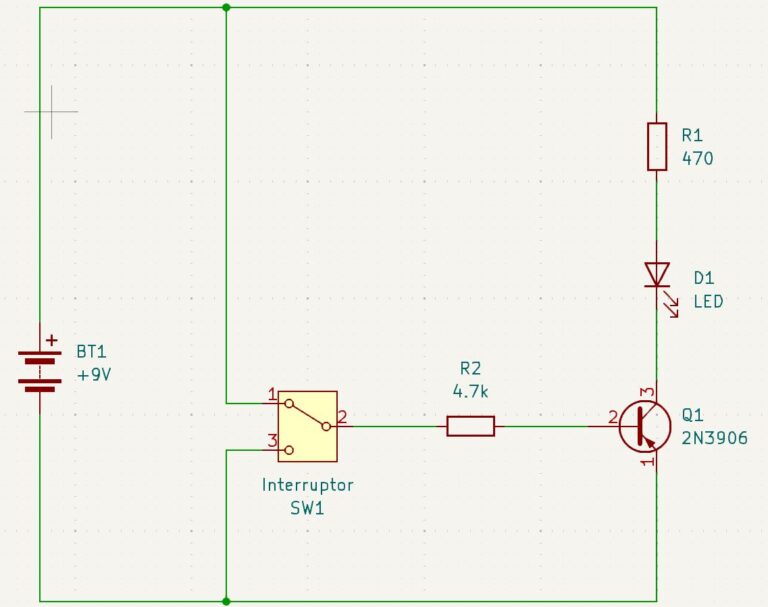

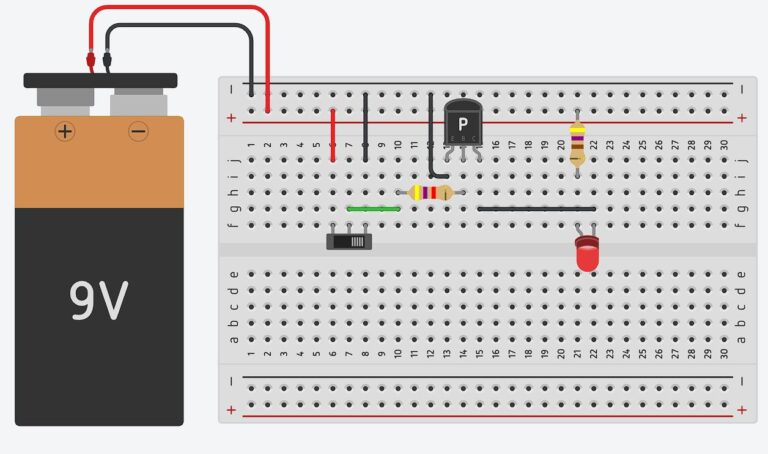

🛸 Proyecto 02: Funcionamiento del Transistor PNP 2N3906

🧙‍♂️ Descripción

Realizar la conexión y simulación del siguiente circuito para ver su funcionamiento.

📋 Componentes

✅ 1 Batería de 9v

✅ 1 Interruptor de 3 terminales

✅ 1 Transistor 2N3906

✅ 1 LED

✅ 1 Resistencia de 470 Ohm

✅ 1 Resistencia de 1k

✅ Cables Jumper

✅ Protoboard

⚡ Circuito

🐣 MiniMakers:

✍️ Esquema

🦅 MakerKids:

🛠️Desafío 2: Demuestra lo Aprendido

➡️ Utiliza la información del Proyecto 02: Funcionamiento del Transistor NPN 2N3906 para responder las siguientes preguntas:

✅ ¿Por qué el LED se enciende cuando el interruptor está en una posición?

✅ ¿Por qué el LED se apaga cuando el interruptor está en la otra posición?

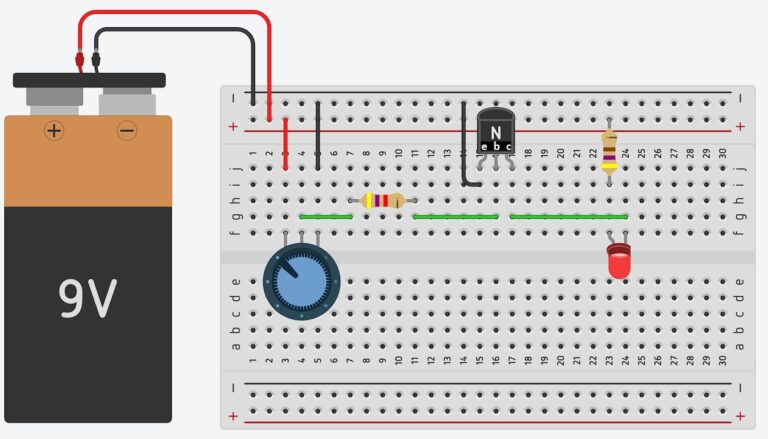

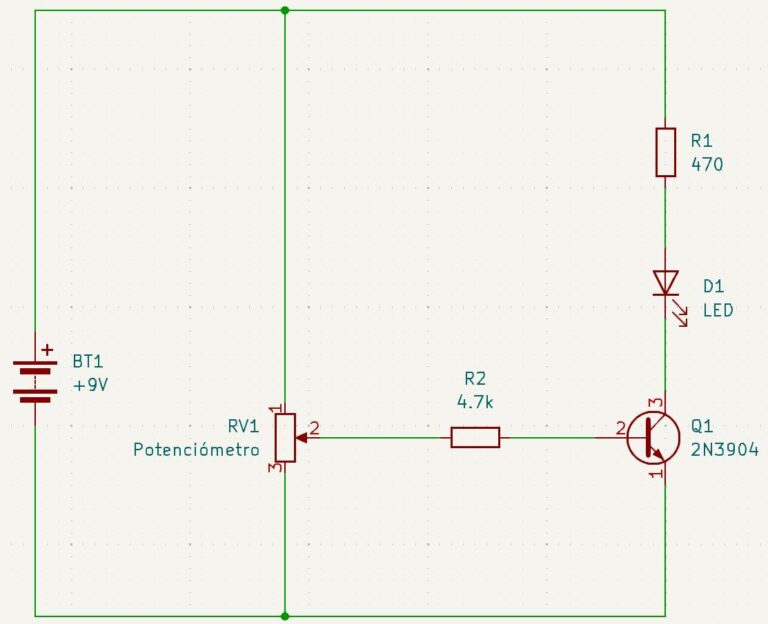

🛸 Proyecto 03: Luz Controlada por Potenciómetro

🧙‍♂️ Descripción

Realizar la conexión y simulación del siguiente circuito para ver su funcionamiento.

📋 Componentes

✅ 1 Batería de 9v

✅ 1 Interruptor de 3 terminales

✅ 1 Transistor 2N3906

✅ 1 LED

✅ 1 Resistencia de 470 Ohm

✅ 1 Resistencia de 4.7k

✅ 1 Potenciómetro de 100k

✅ Cables Jumper

✅ Protoboard

⚡ Circuito

🐣 MiniMakers:

✍️ Esquema

🦅 MakerKids:

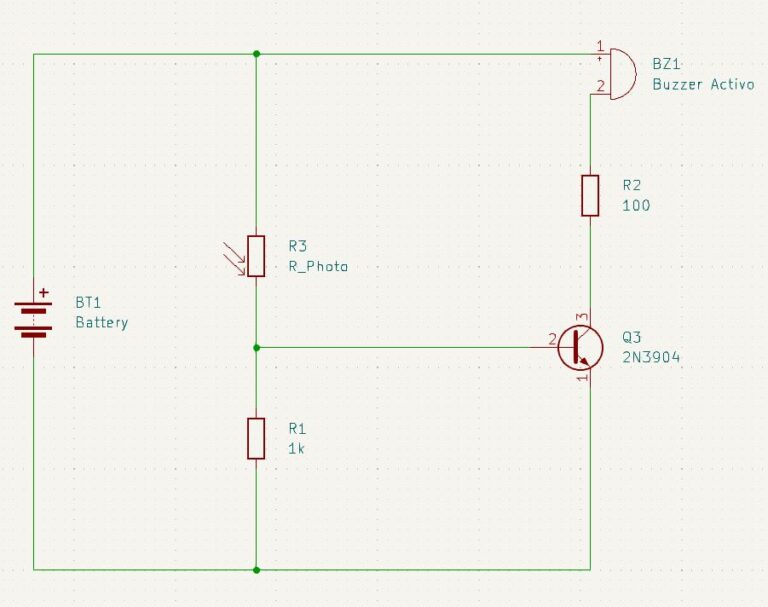

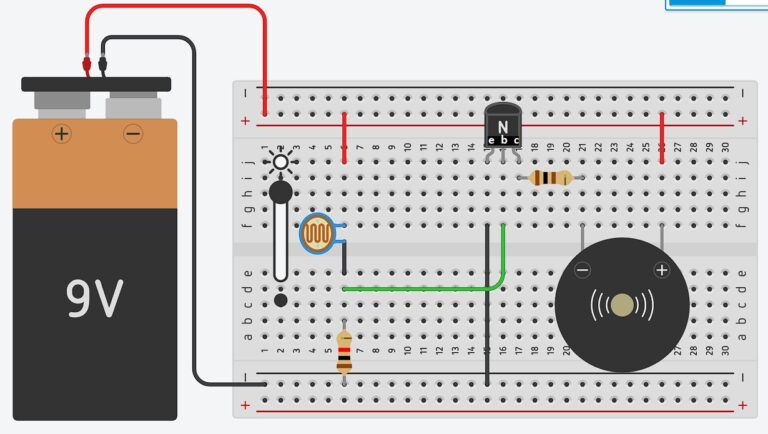

🛸 Proyecto 05: Caja Secreta con Alarma

🧙‍♂️ Descripción

Realizar la conexión del siguiente circuito para ver su funcionamiento.

📋 Componentes

✅ 1 Batería de 9v

✅ 1 Buzzer Activo

✅ 1 Transistor 2N3904

✅ 1 Resistencia de 100 Ohm

✅ 1 Resistencia de 1 k

✅ Cables Jumper

✅ Protoboard

⚡ Circuito

🐣 MiniMakers:

✍️ Esquema

🦅 MakerKids:

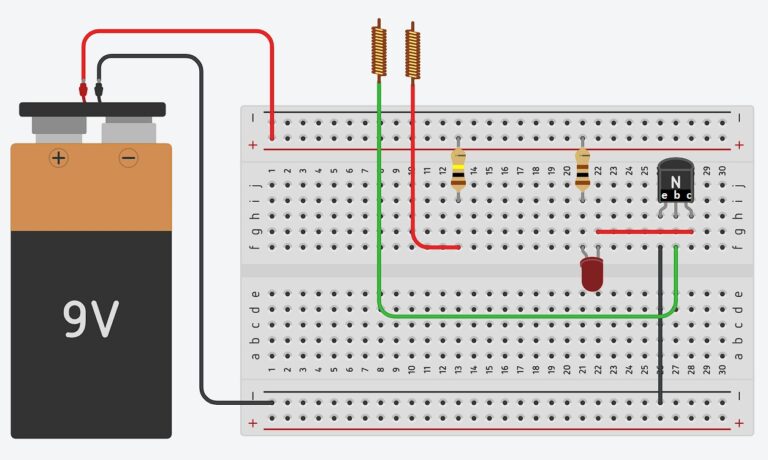

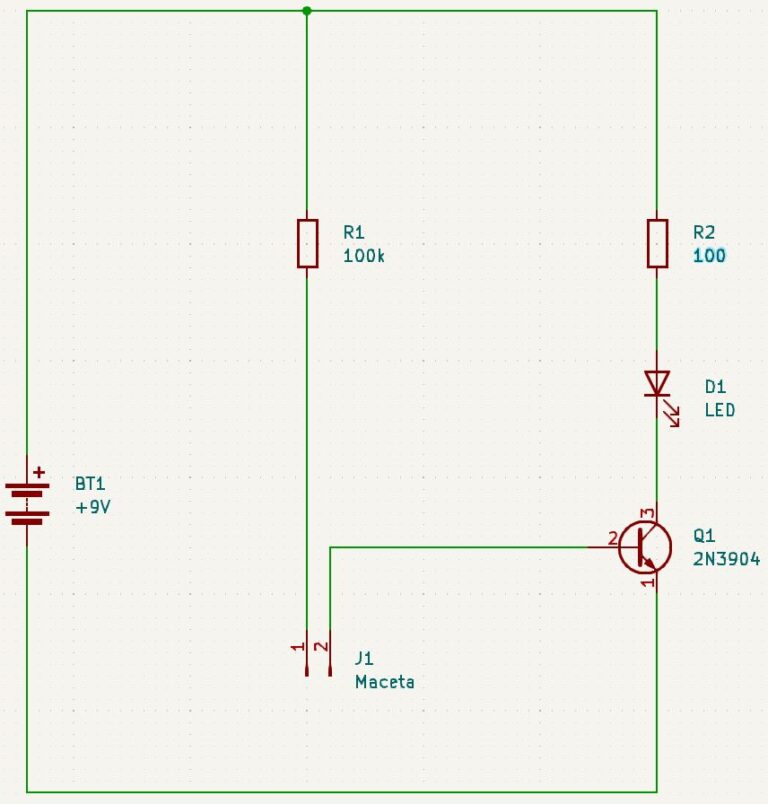

🛸 Proyecto 06: Maceta Inteligente

🧙‍♂️ Descripción

Realizar la conexión del siguiente circuito para ver su funcionamiento.

📋 Componentes

✅ 1 Batería de 9v

✅ 1 Transistor 2N3904

✅ 1 LED

✅ 1 Resistencia de 100 Ohm

✅ 1 Resistencia de 100 k

✅ Cables Jumper

✅ Protoboard

⚡ Circuito

🐣 MiniMakers:

✍️ Esquema

🦅 MakerKids:

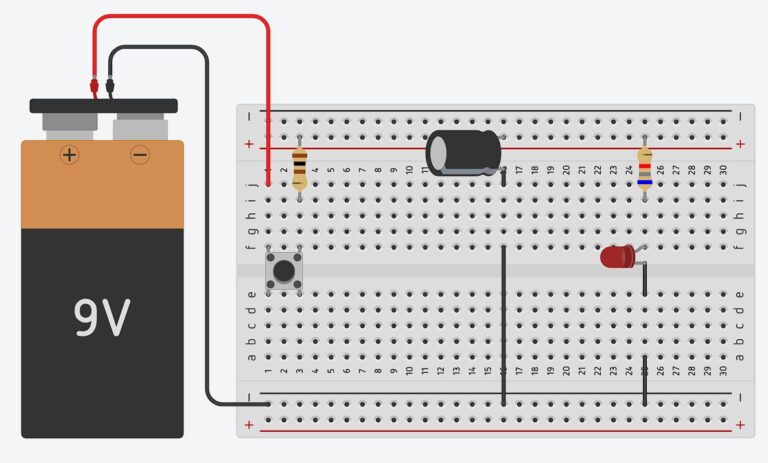

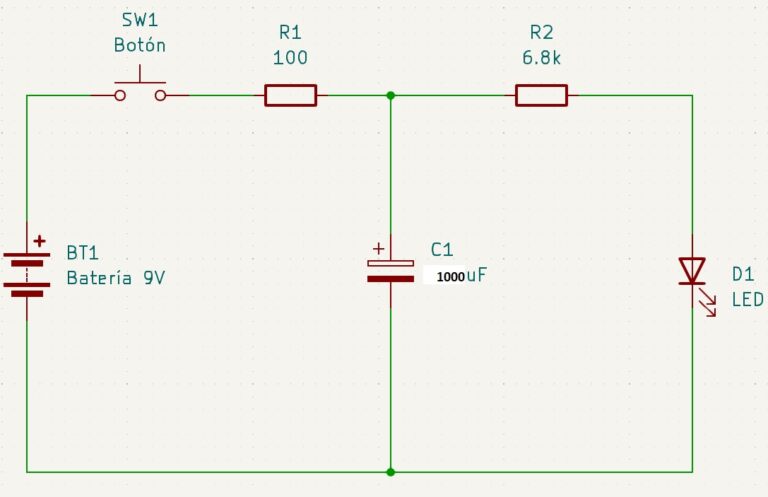

🛸 Proyecto 07: Almacenamiento de energía

🧙‍♂️ Descripción

Realizar la conexión del siguiente circuito para ver su funcionamiento.

📋 Componentes

✅ 1 Batería de 9v

✅ 1 Capacitor de 1000uF

✅ 1 Resistencia de 100

✅ 1 Resistencia de 6.8 k

✅ 1 LED

✅ 1 Pulsador

✅ Cables Jumper

✅ Protoboard

⚡ Circuito

🐣 MiniMakers:

✍️ Esquema

🦅 MakerKids:

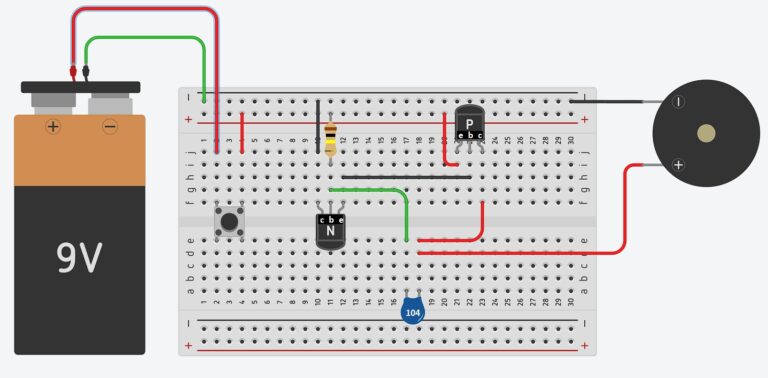

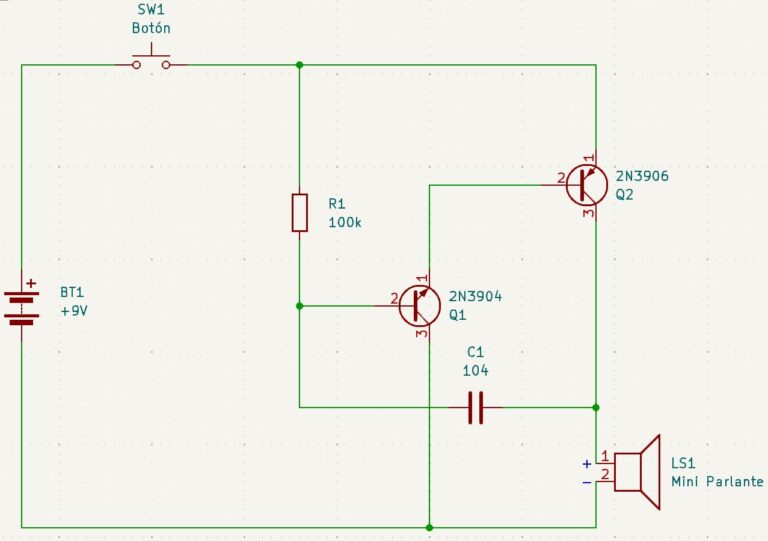

🛸 Proyecto 08: Sonido Espeluznante RIP

🧙‍♂️ Descripción

Realizar la conexión del siguiente circuito para ver su funcionamiento.

📋 Componentes

✅ 1 Batería de 9v

✅ 1 Capacitor de 0.1uF (104)

✅ 1 Resistencia de 100k

✅ 1 Transistor 2N3904

✅ 1 Transistor 2N3906

✅ 1 Pulsador

✅ 1 Mini Parlante

✅ Cables Jumper

✅ Protoboard

⚡ Circuito

🐣 MiniMakers:

✍️ Esquema

🦅 MakerKids:

🎯 Resumen de la Lección 04

⚔️¡Estamos listos, a construir!⚔️

💰Recompensa: 20 bCoins y 10 Gemas de Experiencia por cada reto resuelto💰

🐣Hojas de Trabajo Mini Makers(inicial)

🔥 Estas hojas de trabajo se recomiendan para estudiantes de 5 a 9 años que están iniciando en el mundo de la electrónica.

🐈 Hojas de Trabajo Maker Kids (intermedio)

🔥 Estas hojas de trabajo se recomiendan para estudiantes mayores de 10 años que están iniciando en el mundo de la electrónica o MiniMakers que ya tienen conocimientos previos de circuitos electrónicos.
