Controlando al Robot por Bluetooth
LECCIÓN 07
Para obtener tu recompensa debes estar registrado en nuestra plataforma y publicar tu trabajo
🧠 ¿Qué aprendo?
- Realizar la conexión del módulo bluetooth a tu Robot
- Conectar tu Robot a tu dispositivo Android por bluetooth
- Controlar tu Robot mediante una App Android
- Comunicación Serial
🧠 Conocimientos previos
- Señales digitales
- Sentencias condicionales
🧠 Comunicación Serial

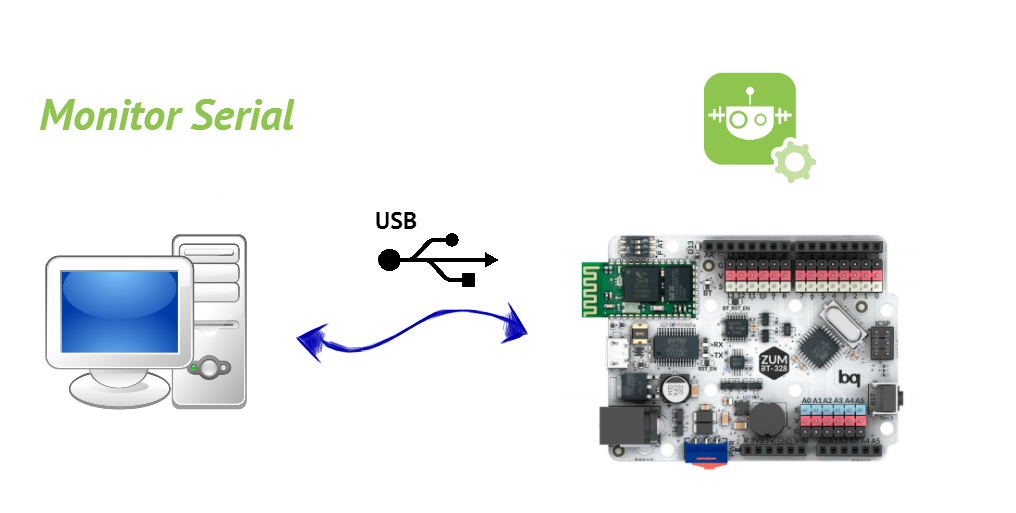

💡 El puerto serie es el medio que tiene tu placa controladora para comunicarse con otro aparato como el ordenador o tu móvil. Es muy útil para comprobar de un vistazo el valor de un sensor o una variable, ver el estado de tu programa y, en definitiva, corregir y entender mejor los posibles errores que éste tenga.
📋 Ejemplo N° 1: Comunicación Serial
➡️ Ingresamos a la Cuenta de ArduinoBlocks de miMakerHouse y en «Correo electrónico» colocamos nuestro nombre de usuario (NombreApellido.bmaker)
💻 Descripción
🧠 Realizar la programación para emitir un tono cuando presiones la teclas ‘s’ y escuchar otro tono al presionar la letra ‘m’

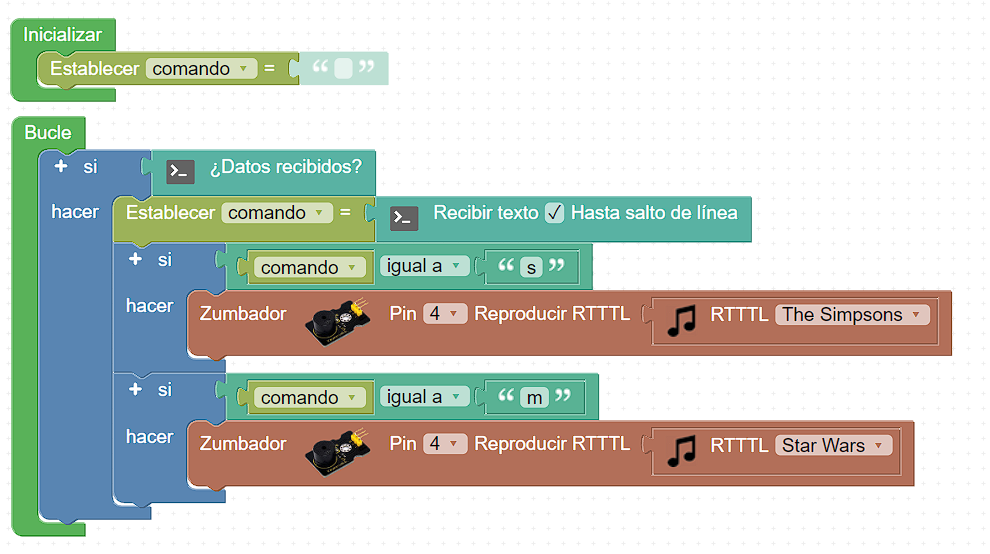

💻 Código ArduinoBlocks
⚔️Desafío 01: Demuestra lo aprendido
💰Recompensa: 30 Monedas de Oro – 15 Cristales de Experiencia
🧠 Utiliza la información del ejercicio «Comunicación Serial» para que tu robot pueda reproducir 4 tonos diferentes con 4 comandos diferentes
🧠 Comunicación Bluetooth
💡 La comunicación Bluetooth se da entre dos tipos de dispositivos: un maestro y un esclavo. Si nuestro objetivo es conectar nuestro proyecto a un smartphone android podemos utilizar tanto un módulo HC-06 o un HC-05 configurado como esclavo.

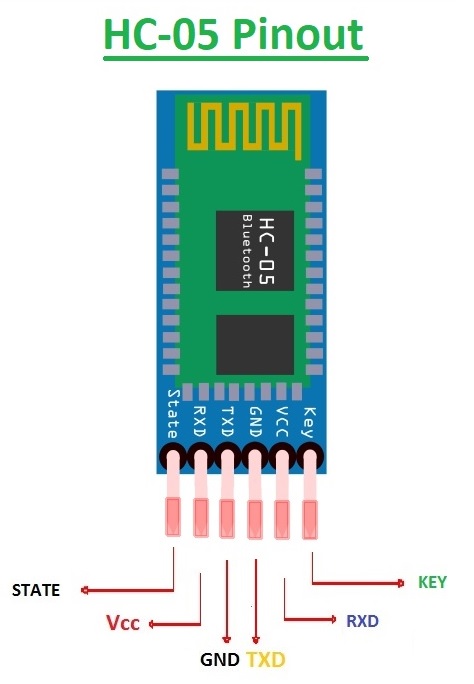

🧠 El Módulo Bluetooth HC-05
💡 El módulo Bluetooth HC-05 nos permite conectar nuestros proyectos con Arduino a un smartphone, celular o PC de forma inalámbrica (Bluetooth), con la facilidad de operación de un puerto serial.
Código Arduino
🆘 ¿Cómo funciona?
✅ El Rx (Recibir) es el encargado de recibir información y Tx (Transmitir) es el encargado de transmitir información.

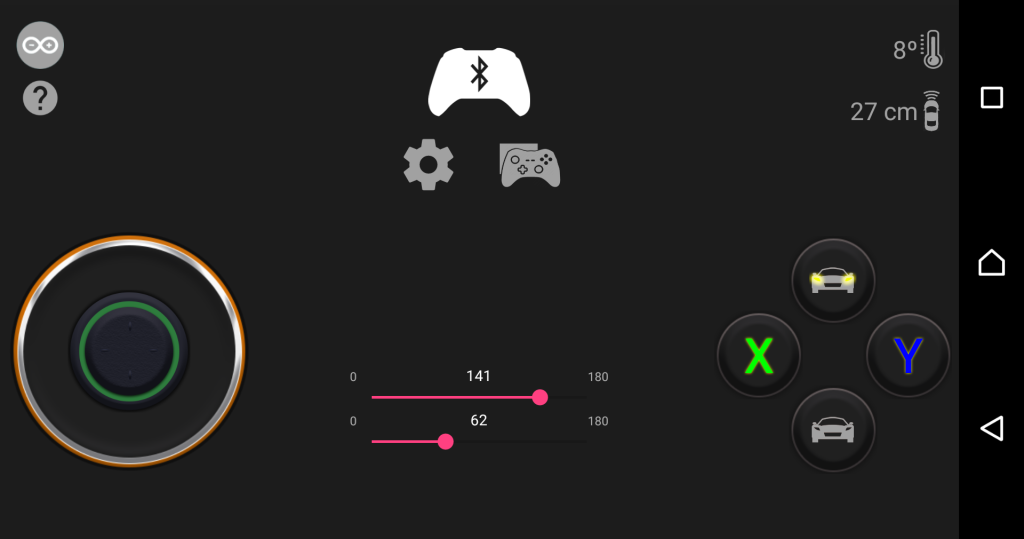

🧠 APP Móvil Arduino Car
💡 Arduino Car es una Aplicación Android que nos sirve para poder controlar nuestro Robot desde nuestro Smartphone o Tablet.

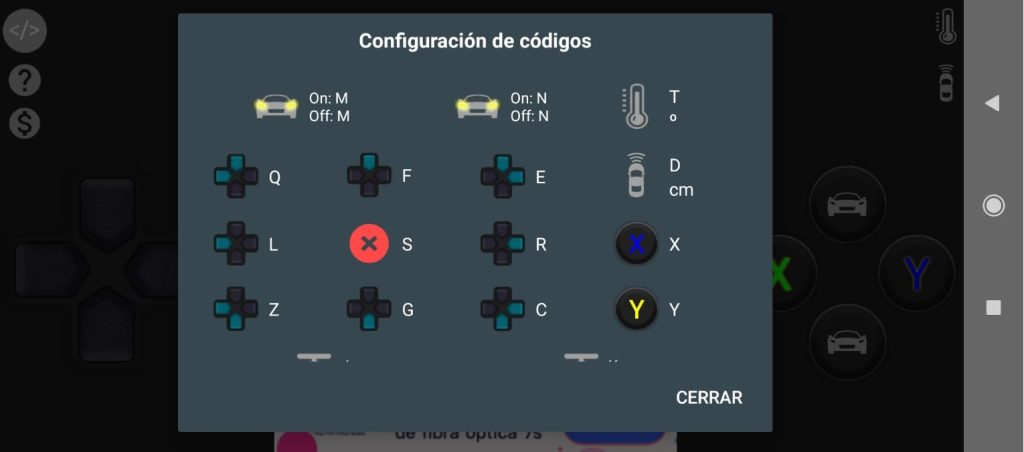

🧠 Configuración – Teclas de Control
🧠 Descargar la App
⚠️ Recuerda: Para emparejar el bluetooth de nuestro Robot a nuestro dispositivo Android la clave que debemos colocar es: 1234.
📋 Ejemplo N° 1: Controlar Nuestro Robot desde Arduino Car
➡️ Ingresamos a la Cuenta de ArduinoBlocks de miMakerHouse y en «Correo electrónico» colocamos nuestro nombre de usuario (NombreApellido.bmaker)
💻 Descripción
🧠 Realizar la programación de tu robot para que pueda moverse hacia adelante al presionar el botón adelante y se detenga al soltar dicho botón.

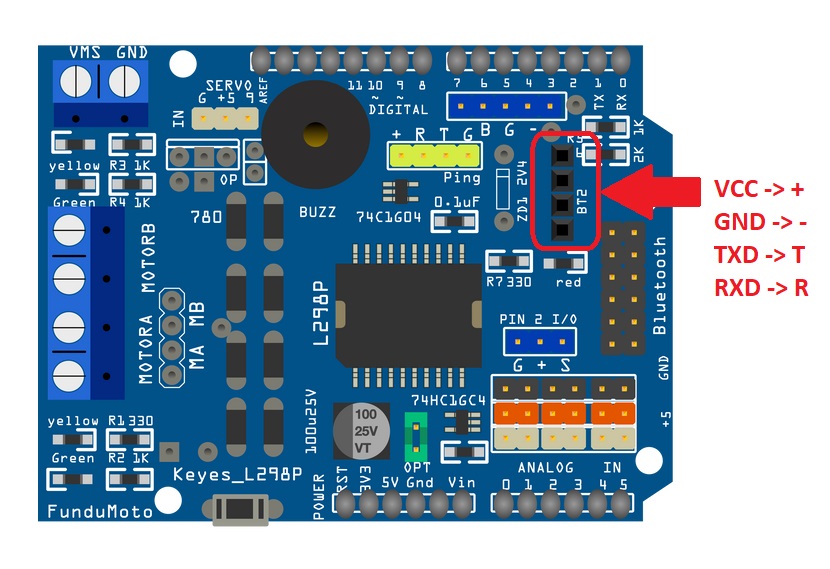

💻 Circuito

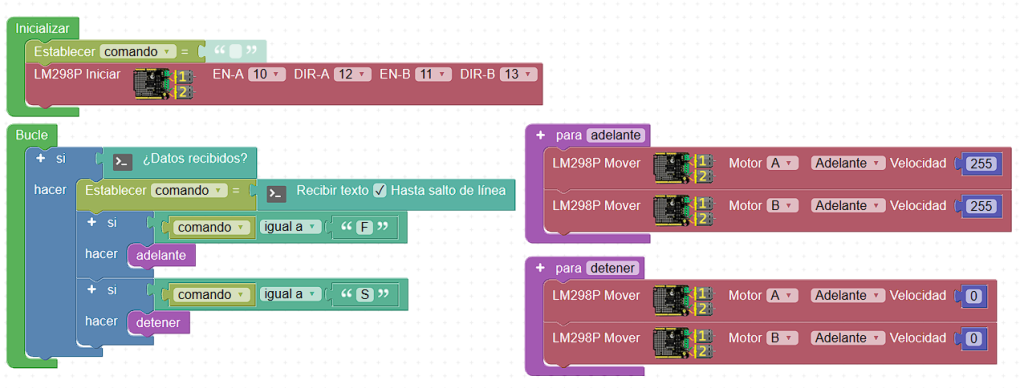

💻 Código ArduinoBlocks
⚔️Desafío 01: Demuestra lo aprendido
💰Recompensa: 30 Monedas de Oro – 15 Cristales de Experiencia
🧠 Utiliza la información del ejercicio «Controlar Nuestro Robot desde Arduino Car» para que tu robot también pueda moverse atrás.
📋 Ejemplo N° 2: Movimientos Completos del Robot
➡️ Ingresamos a la Cuenta de ArduinoBlocks de miMakerHouse y en «Correo electrónico» colocamos nuestro nombre de usuario (NombreApellido.bmaker)
💻 Descripción
🧠 Realizar la programación de tu robot para que pueda moverse hacia todas las direcciones.

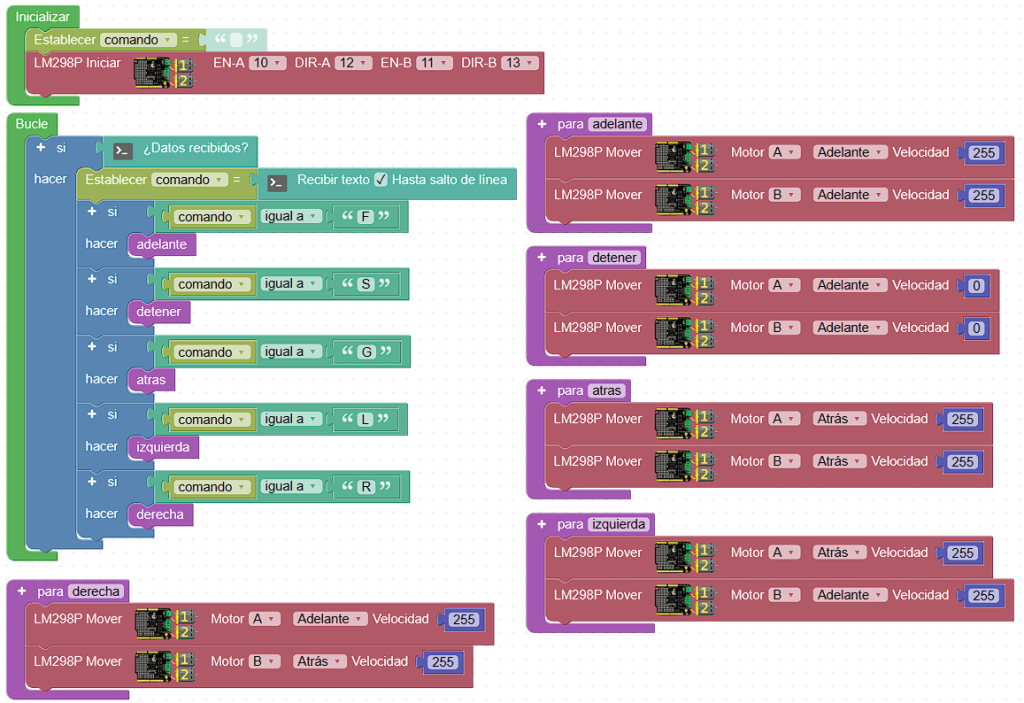

💻 Código ArduinoBlocks
📋 Ejemplo N° 3: Movimientos Completos del Robot con Gripper
➡️ Ingresamos a la Cuenta de ArduinoBlocks de miMakerHouse y en «Correo electrónico» colocamos nuestro nombre de usuario (NombreApellido.bmaker)
💻 Descripción
🧠 Realizar la programación de tu robot para que pueda moverse hacia todas las direcciones y que también pueda utilizar el Gripper.

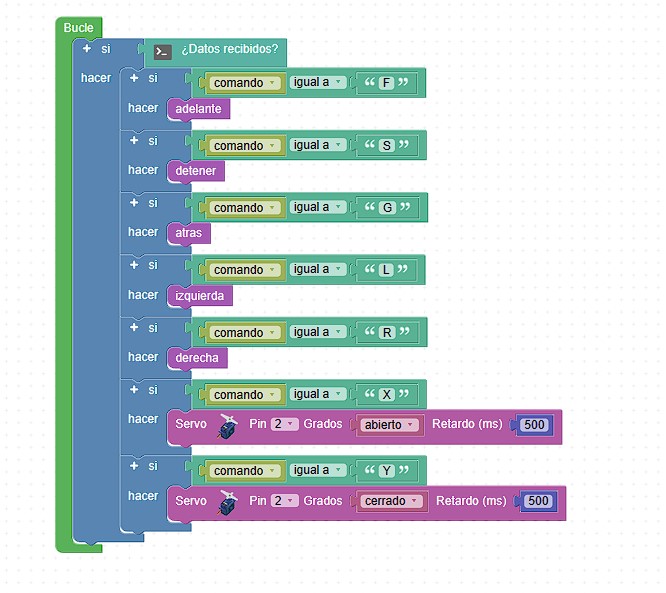

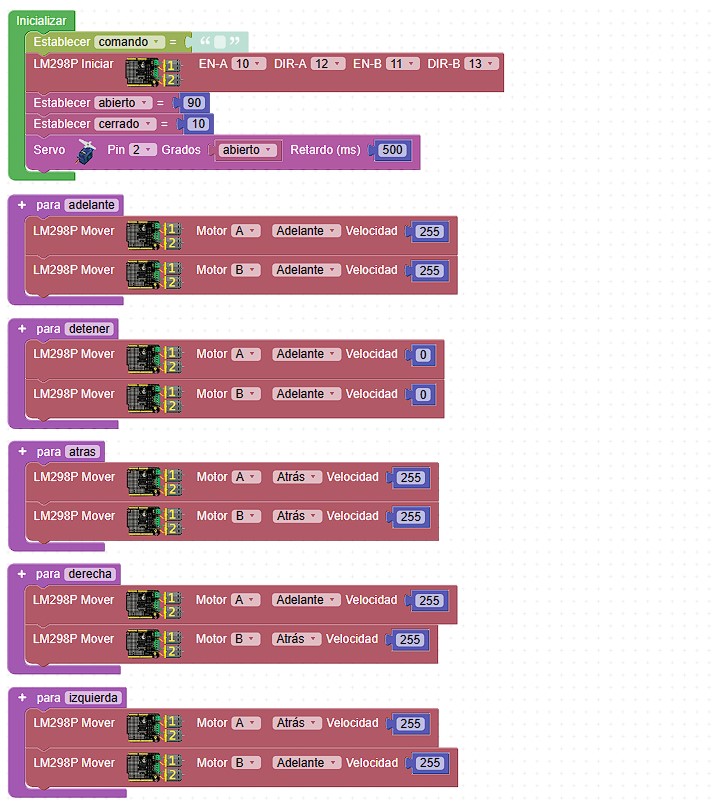

💻 Código ArduinoBlocks
Recuerda
💡 El módulo bluetooth reemplaza la conexión cableada para controlar nuestro robot de manera inalámbrica.
