🖥️ Componente Electrónicos
💡 Un componente electrónico es un dispositivo que forma parte de un circuito electrónico. Se suelen encapsular, generalmente en un material cerámico, metálico o plástico, y terminar en dos o más terminales o patillas metálicas.
💻 Identificación de los Componentes Electrónicos
💻 El Protoboard
💡 El protoboard hace referencia a un tablero de prototipos, el cual sirve para montar circuitos de pruebas sin necesidad de soldadura. Esta placa tiene una cubierta plástica aislante, debajo de ella se encuentran laminillas conductoras que permiten la conexión eléctrica entre los componentes que se insertan en ella.
💻 Pulsadores
💡Su funcionamiento se basa en cerrar el circuito cuando se pulse o presione, y así dejar pasar la corriente.
💻 El Diodo Emisor de Luz – LED
💡Es un componente semiconductor que emite luz cuando la corriente lo atraviesa en un sentido apropiado. El LED tiene polaridad y esto es razón suficiente para considerar su correcta conexión, de lo contrario llegaría a dañarse.
💻 Las Resistencias
💡 La resistencia es un componente imprescindible en un circuito eléctrico. Está fabricada por carbón u otros materiales resistentes a la electricidad que actúan como obstáculo cuando pasa la corriente eléctrica. Es decir, se opone al paso de la corriente para que el sistema eléctrico no sufra sobrecargas.
El valor de las resistencias se determina mediante la lectura de sus bandas según la siguiente tabla

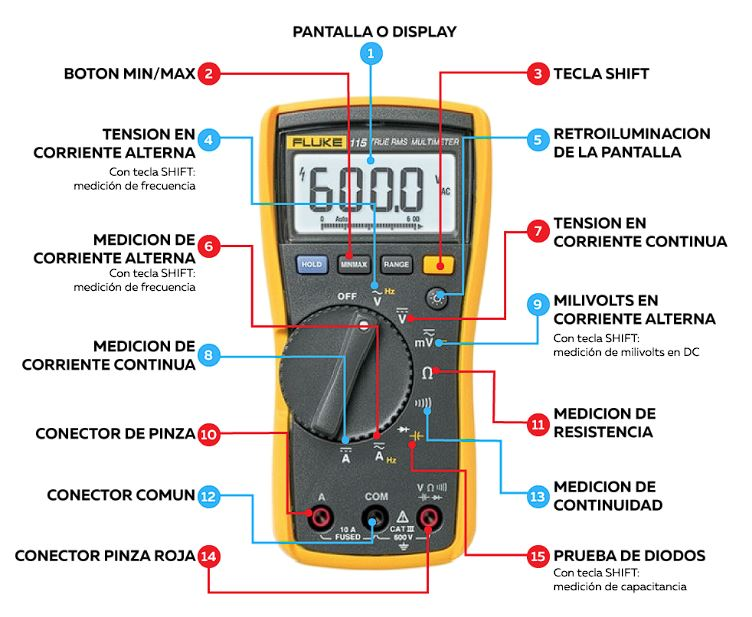

💻 El Multímetro
💡 Un multímetro es la navaja suiza de los electrónicos, una herramienta versátil que combina un montón de habilidades en un solo dispositivo. Es capaz de medir voltaje, corriente y resistencia, ayudándote a descifrar el lenguaje secreto de los circuitos y a desentrañar los enigmas eléctricos en un abrir y cerrar de ojos.

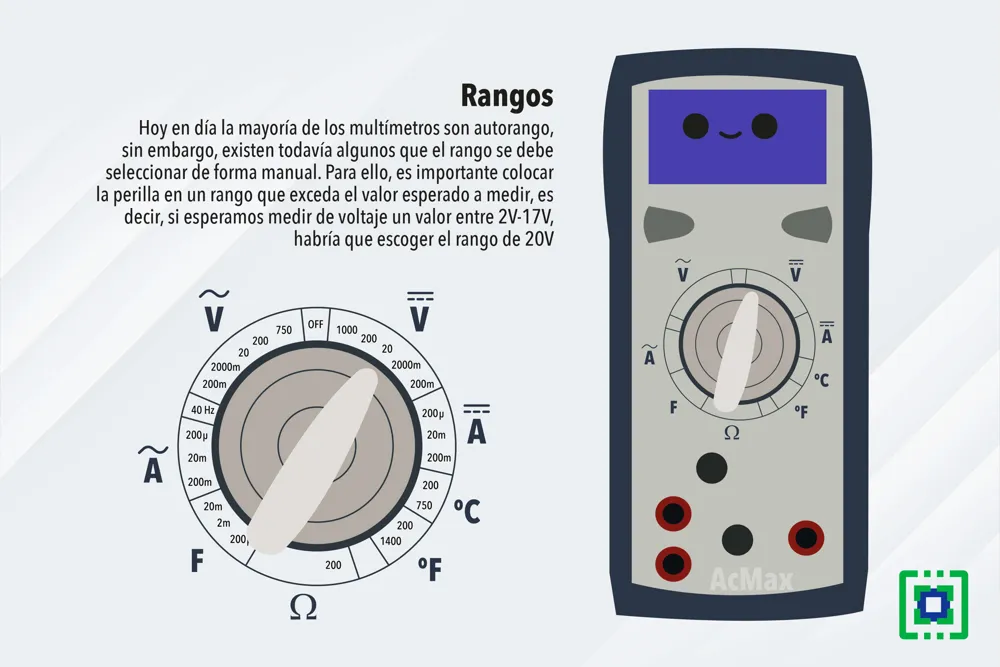

💻 Rangos de un multímetro
💡 Para seleccionar el rango simplemente debemos de colocar la perilla en un rango que exceda el valor esperado a medir. Si sabemos que en nuestro circuito existe un valor entre 2V-17V, lo mejor es seleccionar el rango de 20V.
💻 Formas de Medir magnitudes y componentes electrónicos
💡 El multímetro es el detective de los circuitos, capaz de medir voltaje, corriente y resistencia para resolver cualquier misterio eléctrico.

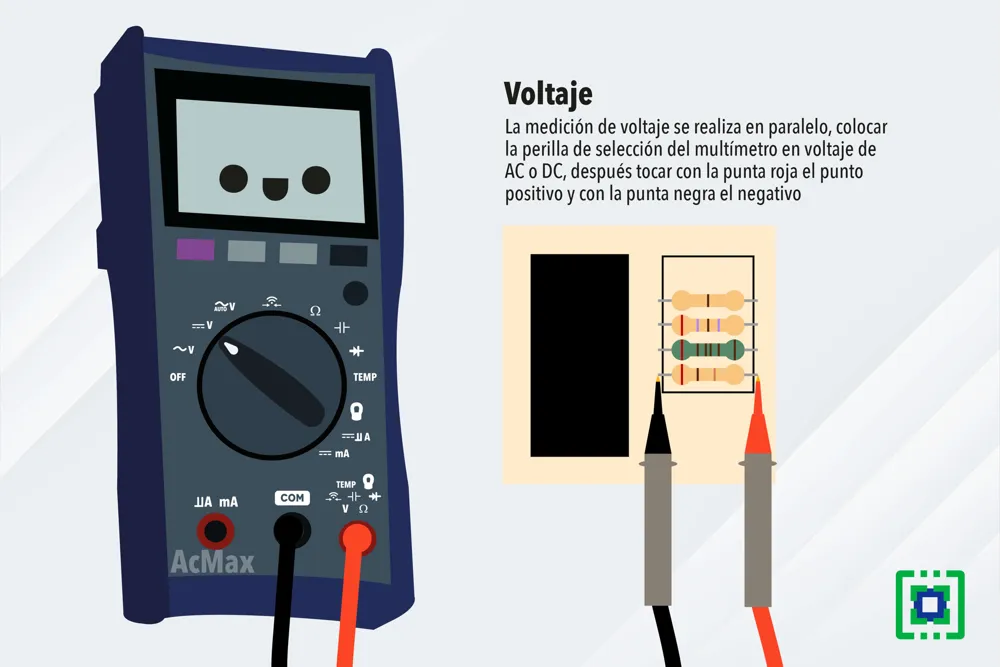

💻 Medir Voltaje
💡 Medir el voltaje nos permite detectar la cantidad de voltios. Para no estropear el multímetro hay que medir siempre con el rango adecuado, seleccionando un voltaje superior, e ir bajando hasta que mida el voltaje adecuado.

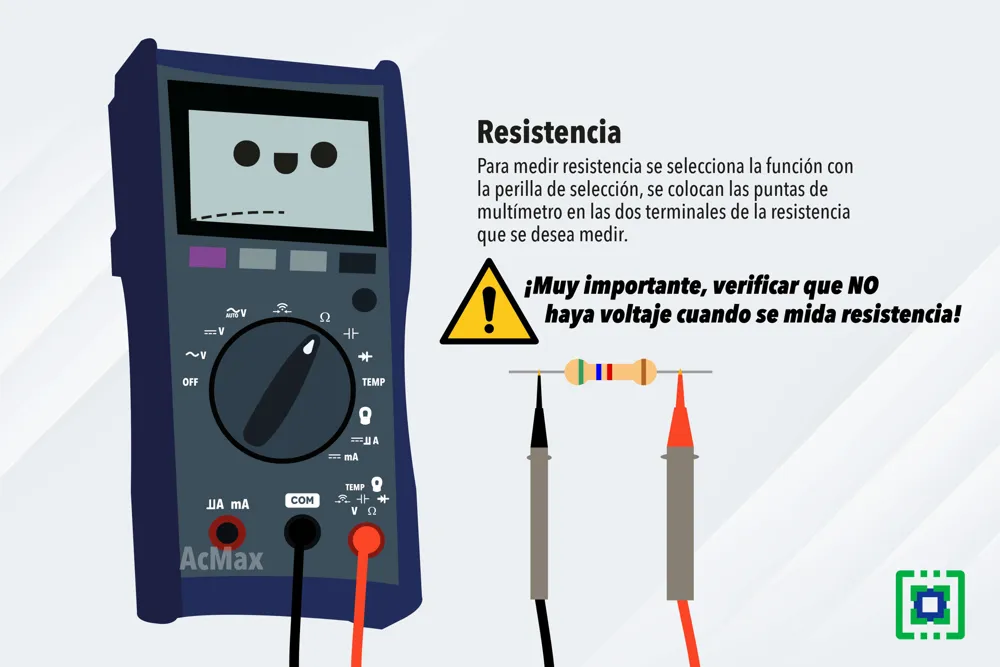

💻 Medir la Resistencia
💡 La resistencia es la oposición que ofrece de cualquier elemento metálico o eléctrico al paso de la electricidad. También medir la resistencia nos sirve para descubrir si se interrumpe un circuito eléctrico.

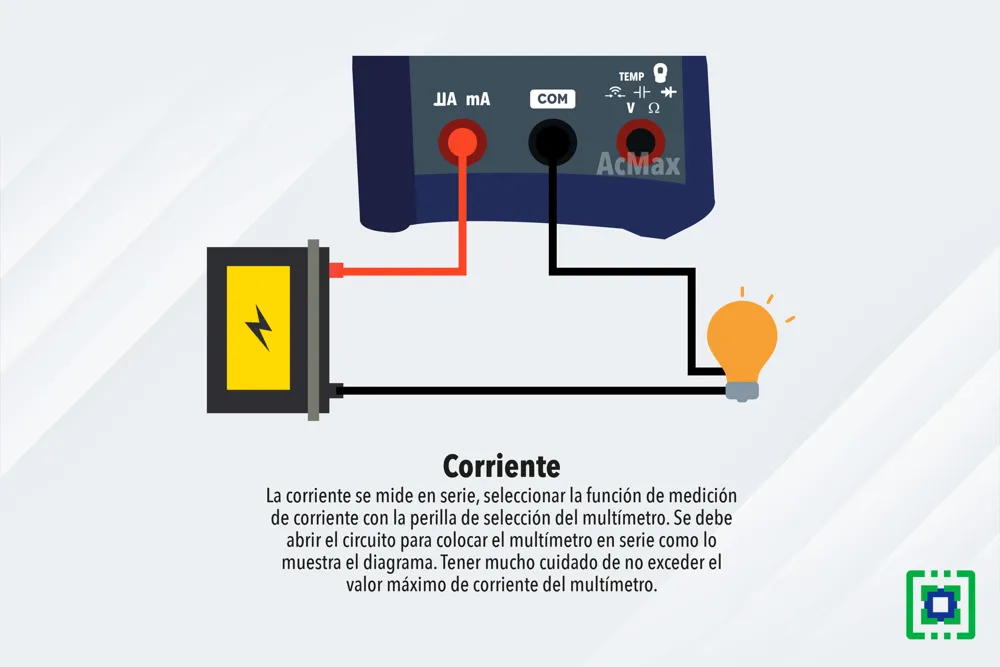

💻 Medir la Intensidad de Corriente
💡 La medición de la intensidad se realiza en serie conectando una sonda al receptor y la otra al cable de alimentación (cortar el circuito).

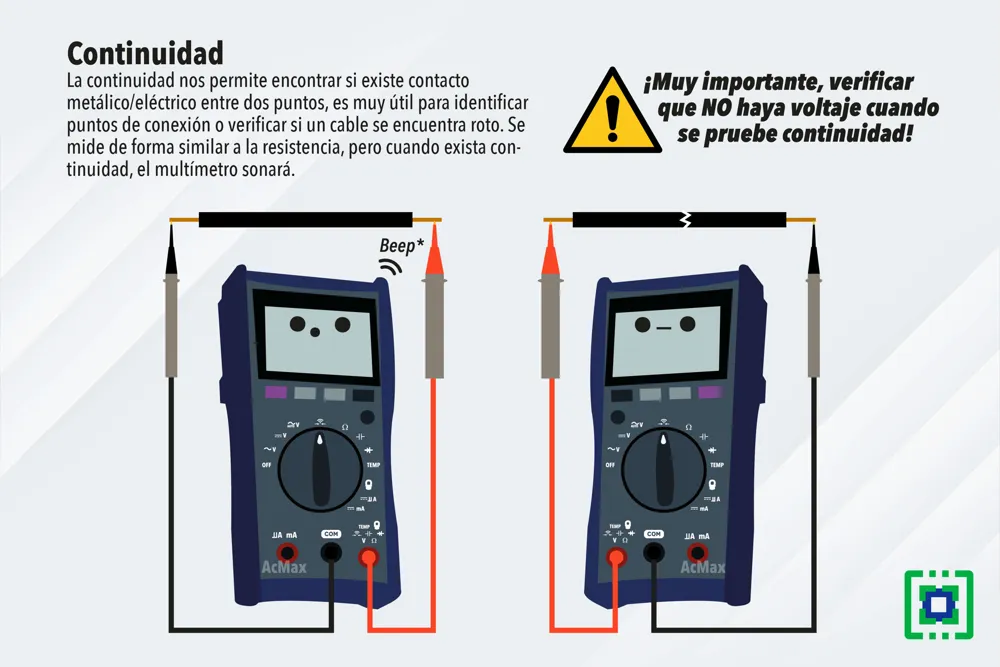

💻 Medir Continuidad
💡 La continuidad nos permite ver entre qué puntos existe contacto metálico de baja resistencia como si existiera un “corto” entre estos dos puntos. También nos permite identificar si nuestros cables se encuentran en buenas condiciones o identificar qué cable es cuál.
📋 Ejemplo N° 1: Efectos de la corriente
✅ Descripción
💡 Observar el efecto de un resistor o resistencia que controla el paso de la corriente.
📋 Componentes
- 1 Batería de 9v
- 1 Pulsador
- 1 Resistencia de 100 Ohm, 10 kOhm (10000 Ohm)
- 1 LED
- Cables Jumper
✍️ Esquema
⚡ Circuito
💥Desafío 01: Demuestra lo aprendido💥
💰Recompensa: 10 Monedas de Oro y 1 Cristal de Experiencia💰
🧠 Utiliza la información del ejemplo «Efectos de la corriente» para responder las siguientes preguntas.
- ¿Qué sucede cuando cambio la resistencia de 100 Ohm por una de 10kOhm? ¿Por qué?
- ¿Qué sucede cuando quito la resistencia del circuito? ¿Por qué?
- ¿Qué sucede cuando reemplazo la resistencia por un cable? ¿Por qué?
💻 El Potenciómetro
💡 Un potenciómetro es un resistor eléctrico con un valor de resistencia variable y generalmente ajustable manualmente.
📋 Ejemplo N° 2: Efectos de una resistencia variable
✅ Descripción
💡 Observar el efecto de la corriente al utilizar el potenciómetro como una resistencia variable (que cambia de valor).
📋 Componentes
- 1 Batería de 9v
- 1 Potenciómetro de 10k
- 1 Resistencia de 100 Ohm
- 1 LED
- Cables Jumper
✍️ Esquema
⚡ Circuito
💥Desafío 02: Demuestra lo aprendido💥
💰Recompensa: 10 Monedas de Oro y 1 Cristal de Experiencia💰
🧠 Utiliza la información del ejemplo «Efectos de una resistencia variable» para responder las siguientes preguntas.
- ¿Qué sucede cuando giro el potenciómetro? ¿Por qué?
- ¿Qué sucede cuando quito la resistencia del circuito? ¿Por qué?
- ¿Qué sucede cuando reemplazo la resistencia por un cable? ¿Por qué?
💻 La Fotoresistencia LDR o Sensor de Luz
💡 El LDR se define por sus siglas en inglés como Resistor Dependiente de la Luz. Tiene resistencia variable que se acomoda a la intensidad de la luz (sensor).
📋 Ejemplo N° 3: Funcionamiento de un sensor de luz o LDR
✅ Descripción
💡 Observar el funcionamiento de un sensor de luz o fotocelda cuando cambia la luminosidad del medio.
📋 Componentes
- 1 Batería de 9v
- 1 Fotocelda o sensor de luz
- 1 LED
- Cables Jumper
✍️ Esquema
⚡ Circuito
💥Desafío 03: Demuestra lo aprendido💥
💰Recompensa: 10 Monedas de Oro y 1 Cristal de Experiencia💰
🧠 Utiliza la información del ejemplo «Funcionamiento de un sensor de luz o LDR» para responder las siguientes preguntas.
- ¿Qué sucede cuando cambia la intensidad de luz en el LDR? ¿Por qué?
⚔️¡Estamos listos, a construir!⚔️
💰Recompensa: 10 Monedas de Oro y 1 Cristal de Experiencia💰
La recompensa es por cada reto que publiques en la plataforma
➡️ RETO 01: Realizar la conexión y simulación del circuito serie que se muestra a continuación
📋 Componentes
- 1 Batería de 9V
- 1 Interruptor
- 1 Resistencia de 220 Ohm
- 2 LEDs
✍️ Esquema
⚡ Circuito
➡️ RETO 02: Realizar la conexión y simulación del circuito paralelo que se muestra a continuación
📋 Componentes
- 1 Batería de 9V
- 1 Interruptor
- 2 Resistencias de 220 Ohm
- 2 LEDs
✍️ Esquema
⚡ Circuito
➡️ RETO 03: Realizar la conexión y simulación del circuito que se muestra a continuación
📋 Componentes
- 1 Batería de 9V
- 1 Interruptor
- 1 Resistencia de 1 kOhm
- 1 Resistencia de 100 Ohm
- 1 LED
❔ Pregunta
¿Qué sucede cuando se presiona el botón? ¿Por qué?
✍️ Esquema
⚡ Circuito
➡️ RETO FINAL: Solo para los más intrépidos y osados. Realizar la conexión y simulación del esquema eléctrico que se muestra a continuación
📋 Componentes
- 1 Batería de 9V
- 1 Interruptor
- 1 Resistencia de 1 kOhm
- 1 Resistencia de 100 Ohm
- 1 LED
❔ Pregunta
¿Qué sucede cuando se presiona el botón? ¿Por qué?
✍️ Esquema
Recuerda
🧠 Los componentes electrónicos son partes pequeñas que se utilizan para construir dispositivos electrónicos. Estos pueden incluir cosas como resistencias, condensadores, transistores y otros elementos que se combinan para formar circuitos eléctricos. Cada componente tiene una función específica en el circuito.
